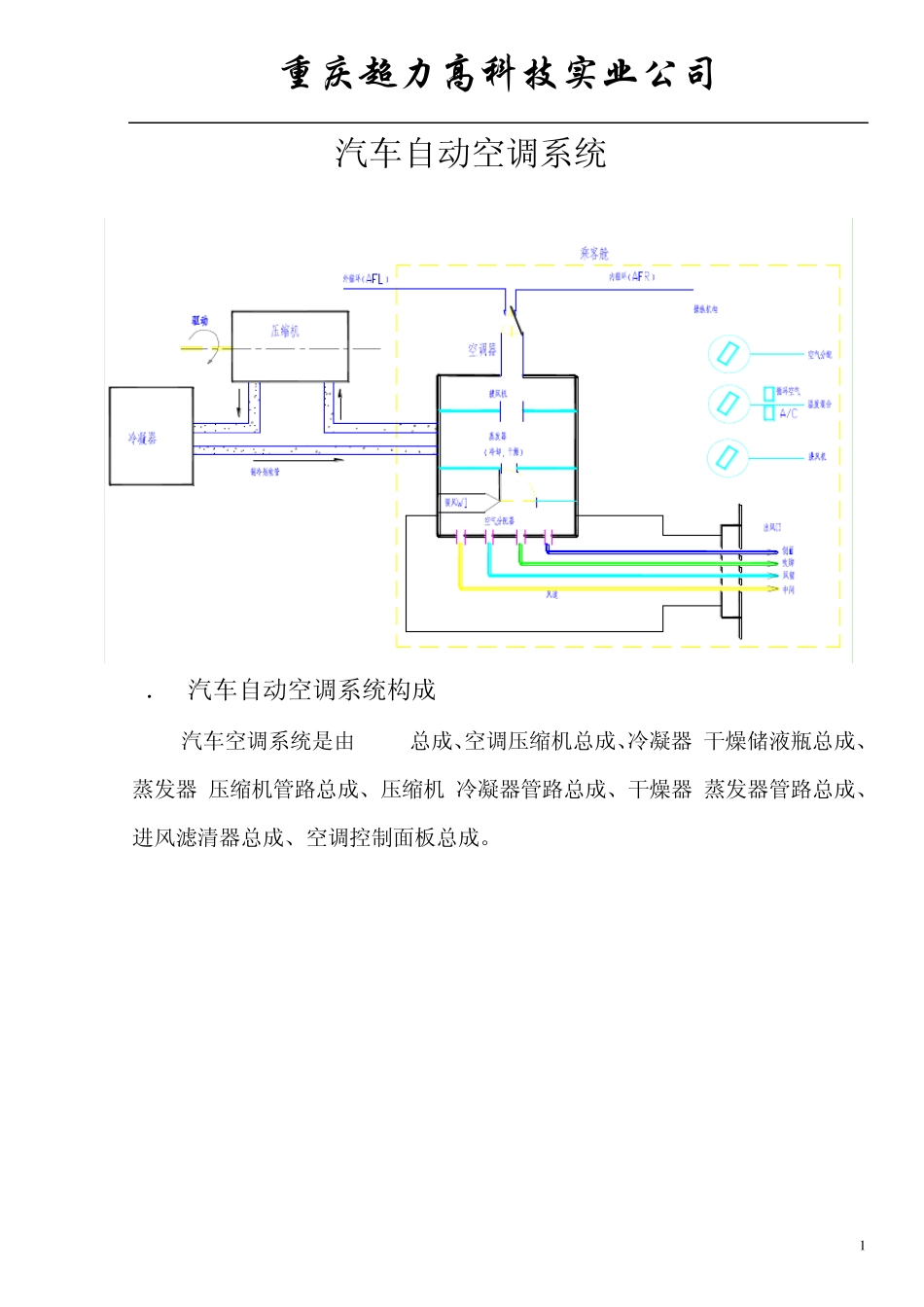

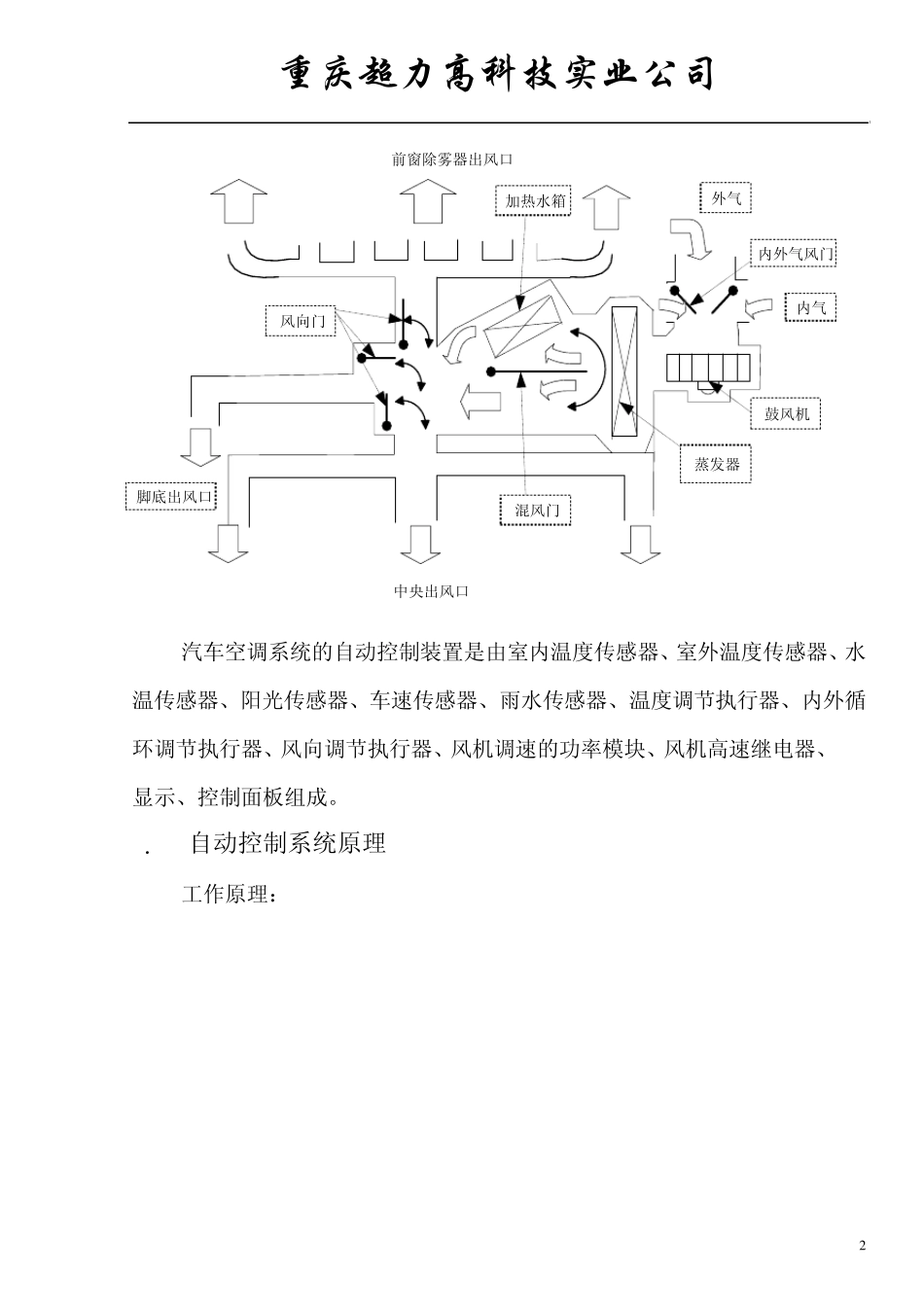

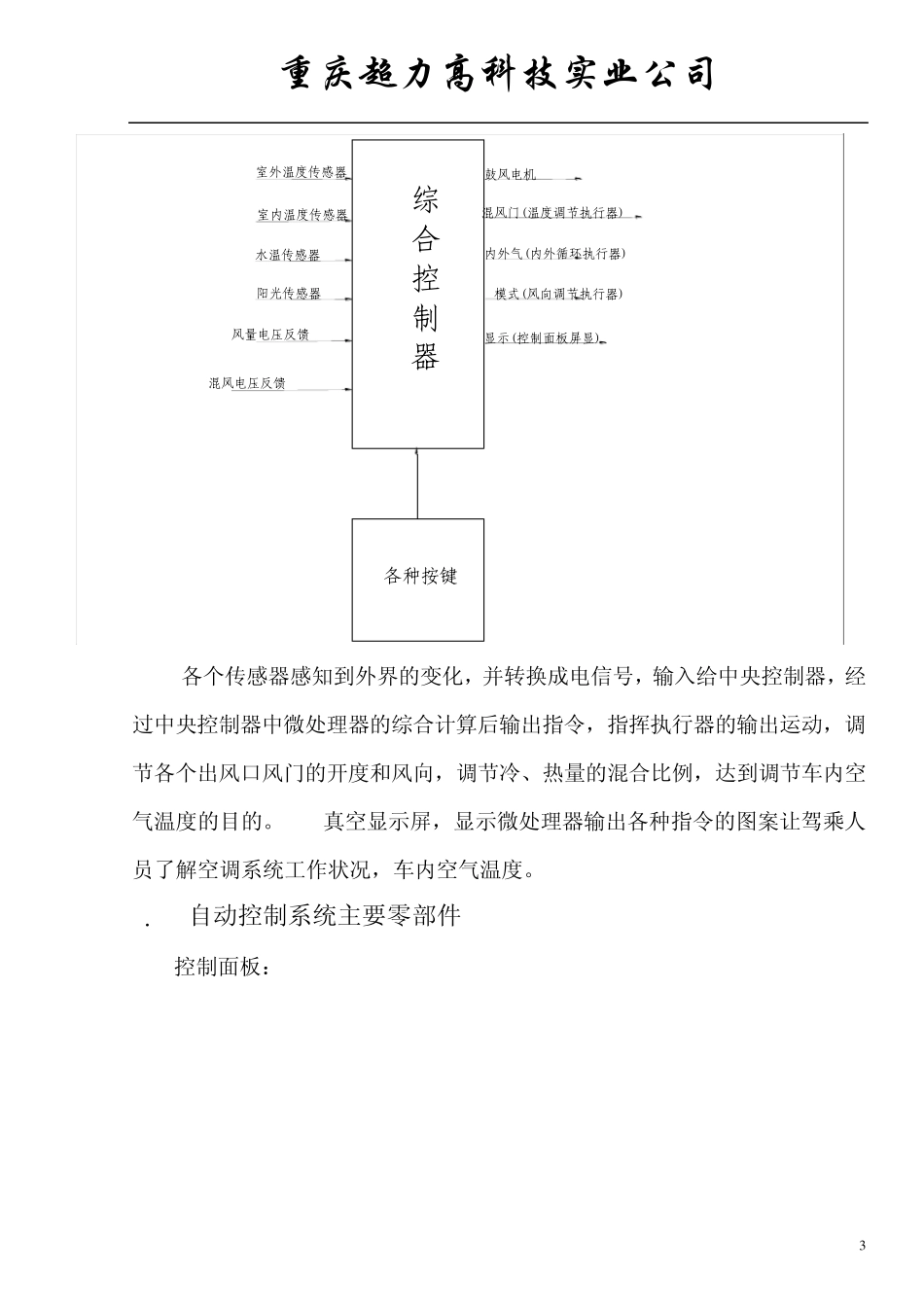

重庆超力高科技实业公司 1 汽车自动空调系统 1. 汽车自动空调系统构成 汽车空调系统是由HVAC总成、空调压缩机总成、冷凝器-干燥储液瓶总成、蒸发器-压缩机管路总成、压缩机-冷凝器管路总成、干燥器-蒸发器管路总成、进风滤清器总成、空调控制面板总成。 重庆超力高科技实业公司 2 前窗除雾器出风口脚底出风口中央出风口外气内气鼓风机内外气风门加热水箱蒸发器混风门风向门 汽车空调系统的自动控制装置是由室内温度传感器、室外温度传感器、水温传感器、阳光传感器、车速传感器、雨水传感器、温度调节执行器、内外循环调节执行器、风向调节执行器、风机调速的功率模块、风机高速继电器、VFD显示、控制面板组成。 2. 自动控制系统原理 工作原理: 重庆超力高科技实业公司 3 综合控制器各种按键混风电压反馈风量电压反馈水温传感器阳光传感器室外温度传感器室内温度传感器显示(控制面板屏显)混风门(温度调节执行器)模式(风向调节执行器)内外气(内外循环执行器)鼓风电机 各个传感器感知到外界的变化,并转换成电信号,输入给中央控制器,经过中央控制器中微处理器的综合计算后输出指令,指挥执行器的输出运动,调节各个出风口风门的开度和风向,调节冷、热量的混合比例,达到调节车内空气温度的目的。VFD真空显示屏,显示微处理器输出各种指令的图案让驾乘人员了解空调系统工作状况,车内空气温度。 3. 自动控制系统主要零部件 控制面板: 重庆超力高科技实业公司 4 内外循环钮温度设定钮室外温度测量自动控制钮关按钮模式设定钮手动空调钮除霜钮风量加钮风量减钮温度显示自动示意风向示意内/外气示意风量大小示意室外温度示意 室内温度传感器: 安装在驾驶员前侧下端的室内温度传感器,由NTC热敏电阻构成,通过传感器输入口,吸入车内空气温度。温度变化转化成电阻电压的变化,输入给中央控制器,通过计算转换成温度变化显示在VFD的显示屏上。 室外温度传感器: 安装在车体前部的室外温度传感器,由NTC热敏电阻构成,感知车外的空气温度变化,将温度变化转化成电阻电压的变化,输入给中央控制器,通过计算转换成温度变化可显示在VFD的显示屏上。 重庆超力高科技实业公司 5 水温传感器: 安装在HVAC暖水箱上的水温传感器,由NTC热敏电阻构成,感知水箱里水温变化,将温度变化转化成电阻电压的变化,输入给中央控制器,进行综合计算统一处理。 以上三种传感器的电器原理如下: 重庆超力高科技实业公司 6 CPU5VR1A...
