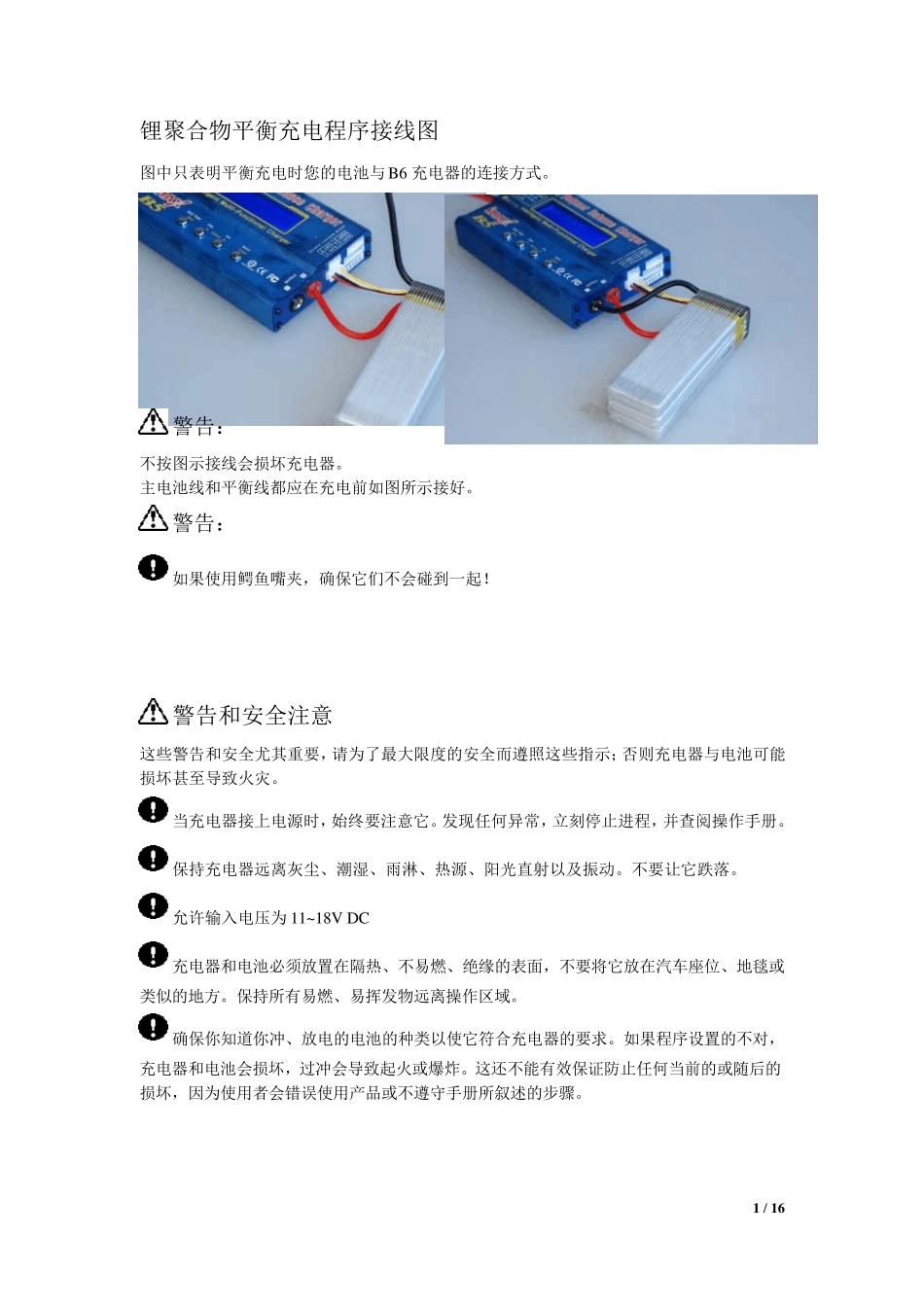

1 / 16 锂聚合物平衡充电程序接线图 图中只表明平衡充电时您的电池与B6 充电器的连接方式。 警告: 不按图示接线会损坏充电器。 主电池线和平衡线都应在充电前如图所示接好。 警告: 如果使用鳄鱼嘴夹,确保它们不会碰到一起! 警告和安全注意 这些警告和安全尤其重要,请为了最大限度的安全而遵照这些指示;否则充电器与电池可能损坏甚至导致火灾。 当充电器接上电源时,始终要注意它。发现任何异常,立刻停止进程,并查阅操作手册。 保持充电器远离灰尘、潮湿、雨淋、热源、阳光直射以及振动。不要让它跌落。 允许输入电压为11~18V DC 充电器和电池必须放置在隔热、不易燃、绝缘的表面,不要将它放在汽车座位、地毯或类似的地方。保持所有易燃、易挥发物远离操作区域。 确保你知道你冲、放电的电池的种类以使它符合充电器的要求。如果程序设置的不对,充电器和电池会损坏,过冲会导致起火或爆炸。这还不能有效保证防止任何当前的或随后的损坏,因为使用者会错误使用产品或不遵守手册所叙述的步骤。 2 / 16 NiCd/NiMH 电压:1.2V/节 允许的快充电流:1C~2C(取决于电池的性能) 放电终止电压:0.85/节(NiCd),1.0V/节(NiMH) Li-ion 电压:3.6V/节 最大充电电压:4.1/节 允许的快充电流:1C 或更小 最低放电终止电压:2.5V/节或更高 LiPo 电压:3.7V/节 最大充电电压:4.2V/节 允许的快充电流:1C 或更小 放电终止电压:3.0V/节或更高 LiFe 电压:3.3V/节 最大充电电压:3.6/节 允许的快充电流:4C 或更小 最低放电终止电压:2.0V/节或更高 Pb 电压:2.0V/节 (铅-酸)最大充电电压:2.46/节 允许的快充电流:0.4C 或更小 放电终止电压:1.75V/节或更高 为避免充电线之间的短路,请总是先将充电电线插入充电器,再将它连上电池。解除连接时使用相反的顺序。 在同一时间连接的电池包不要超过一个。 绝不要试图充或放以下种类的电池。 ·包含有不同种类电池的电池包(包括不同生产商)。 ·已经充满的或仅轻微放电的电池。 ·非可充电电池(爆炸危险)。 ·一些需要不同充电技术的电池如 NiCd、NiMh、LiPo 或凝胶状电池(Pb,铅酸)。 ·装备有整体充电回路或保护回路的电池。 ·正安装在设备上或连在其他装置上的电池。 ·生产商没有标明该电池适合于充电器提供的电流。 3 / 16 请在开始充电之前记住以下几点: ·你根据你电池的类型选择了适当的充电程序了吗? ·你为充、放电设置...
