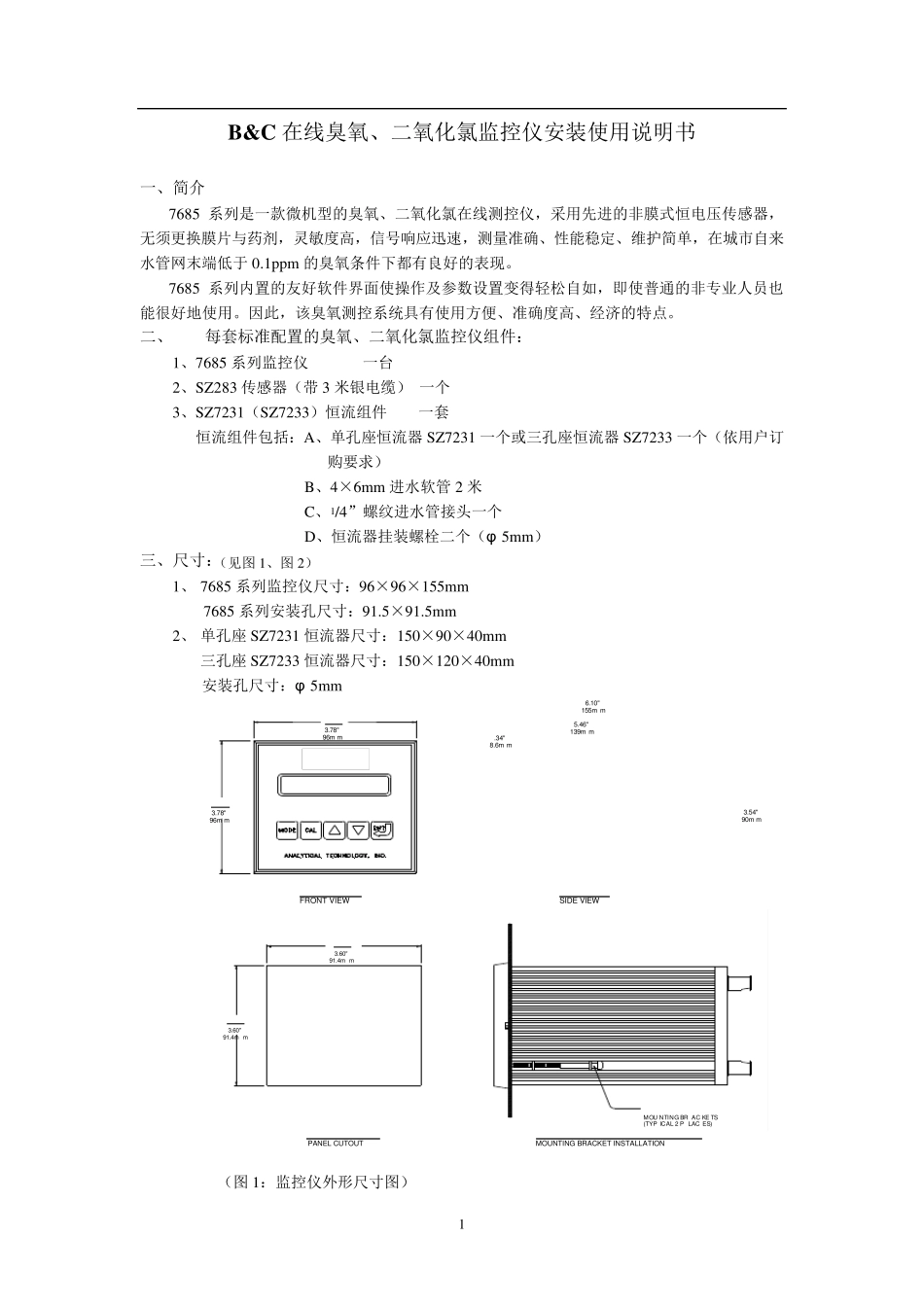

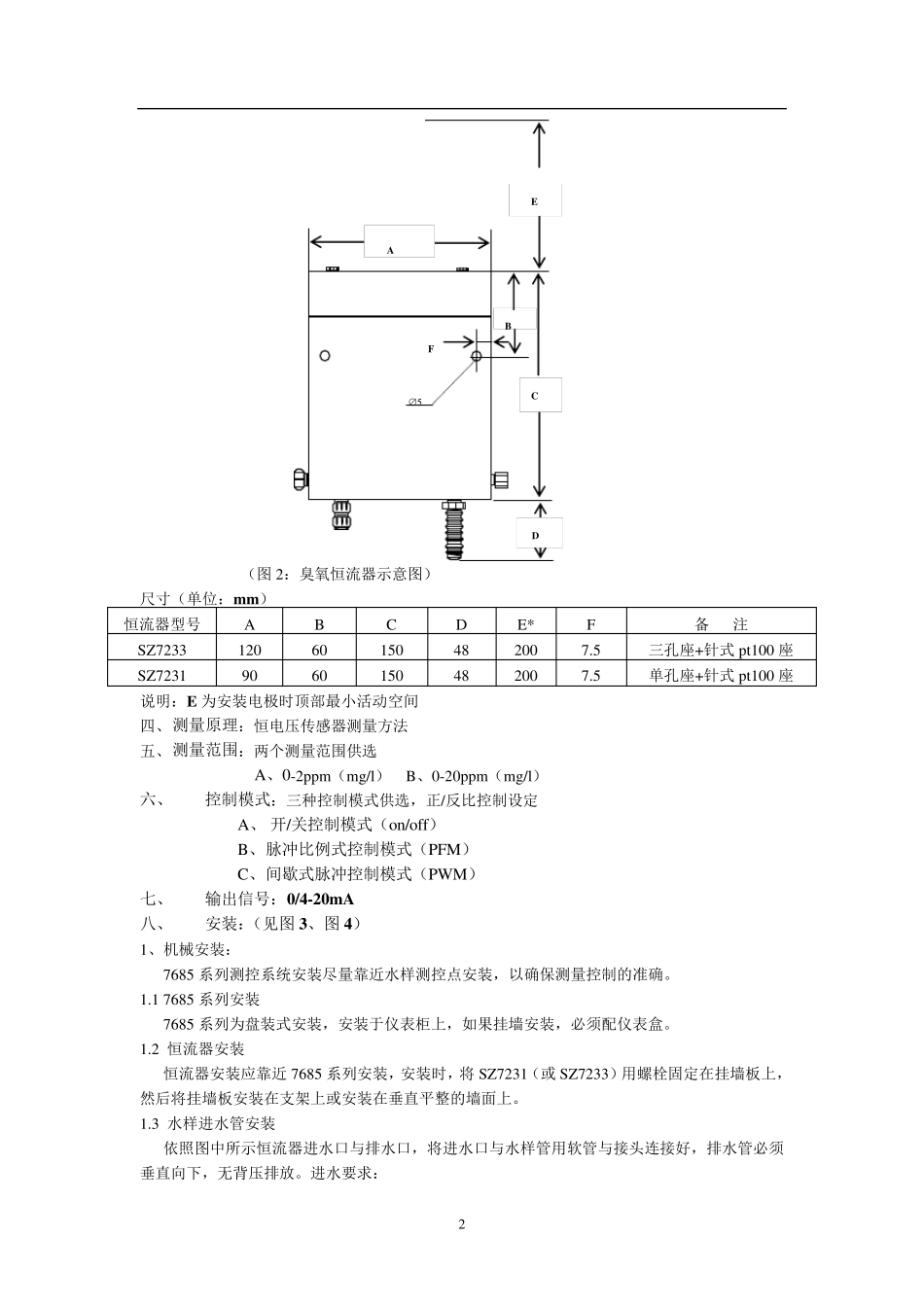

1 B&C 在线臭氧、二氧化氯监控仪安装使用说明书 一、简介 7685 系列是一款微机型的臭氧、二氧化氯在线测控仪，采用先进的非膜式恒电压传感器，无须更换膜片与药剂，灵敏度高，信号响应迅速，测量准确、性能稳定、维护简单，在城市自来水管网末端低于 0.1ppm 的臭氧条件下都有良好的表现。 7685 系列内置的友好软件界面使操作及参数设置变得轻松自如，即使普通的非专业人员也能很好地使用。因此，该臭氧测控系统具有使用方便、准确度高、经济的特点。 二、 每套标准配置的臭氧、二氧化氯监控仪组件： 1、7685 系列监控仪 一台 2、SZ283 传感器（带3 米银电缆） 一个 3、SZ7231（SZ7233）恒流组件 一套 恒流组件包括：A、单孔座恒流器 SZ7231 一个或三孔座恒流器 SZ7233 一个（依用户订购要求） B、4×6mm 进水软管 2 米 C、1/4”螺纹进水管接头一个 D、恒流器挂装螺栓二个（φ 5mm） 三、尺寸：（见图 1、图 2） 1、 7685 系列监控仪尺寸：96×96×155mm 7685 系列安装孔尺寸：91.5×91.5mm 2、 单孔座SZ7231 恒流器尺寸：150×90×40mm 三孔座SZ7233 恒流器尺寸：150×120×40mm 安装孔尺寸：φ 5mm （图 1：监控仪外形尺寸图） 6.10"155m m5.46"139m m.34"8.6m m3.54"90m m3.78"96m mSIDE VIEWFRONT VIEW3.78"96m mMOU NTING BR AC KE TS(TYP ICAL 2 P LAC ES)MOUNTING BRACKET INSTALLATIONPANEL CUTOUT3.60"91.4mm3.60"91.4mm 2 （图2：臭氧恒流器示意图） 尺寸（单位：m m ） 恒流器型号 A B C D E* F 备 注 SZ7233 120 60 150 48 200 7.5 三孔座+针式pt100 座 SZ7231 90 60 150 48 200 7.5 单孔座+针式pt100 座 说明：E 为安装电极时顶部最小活动空间 四、 测量原理：恒电压传感器测量方法 五、 测量范围：两个测量范围供选 A、0-2ppm（mg/l） B、0-20ppm（mg/l） 六、 控制模式：三种控制模式供选，正/反比控制设定 A、 开/关控制模式（on/off） B、 脉冲比例式控制模式（PFM） C、 间歇式脉冲控制模式（PWM） 七、 输出信号：0/4-20m A 八、 安装：（见图3、图4） 1、机械安装： 7685 系列测控系统安装尽量靠近水样测控点安装，以确保测量控制的准确。 1.1 7685 系列安装 7685 系列为盘装式安装，安装于仪表柜上，如果挂墙安装，必须配仪表盒。 1.2 恒流器安装 恒流器安装应靠近 7685 系列安装...
