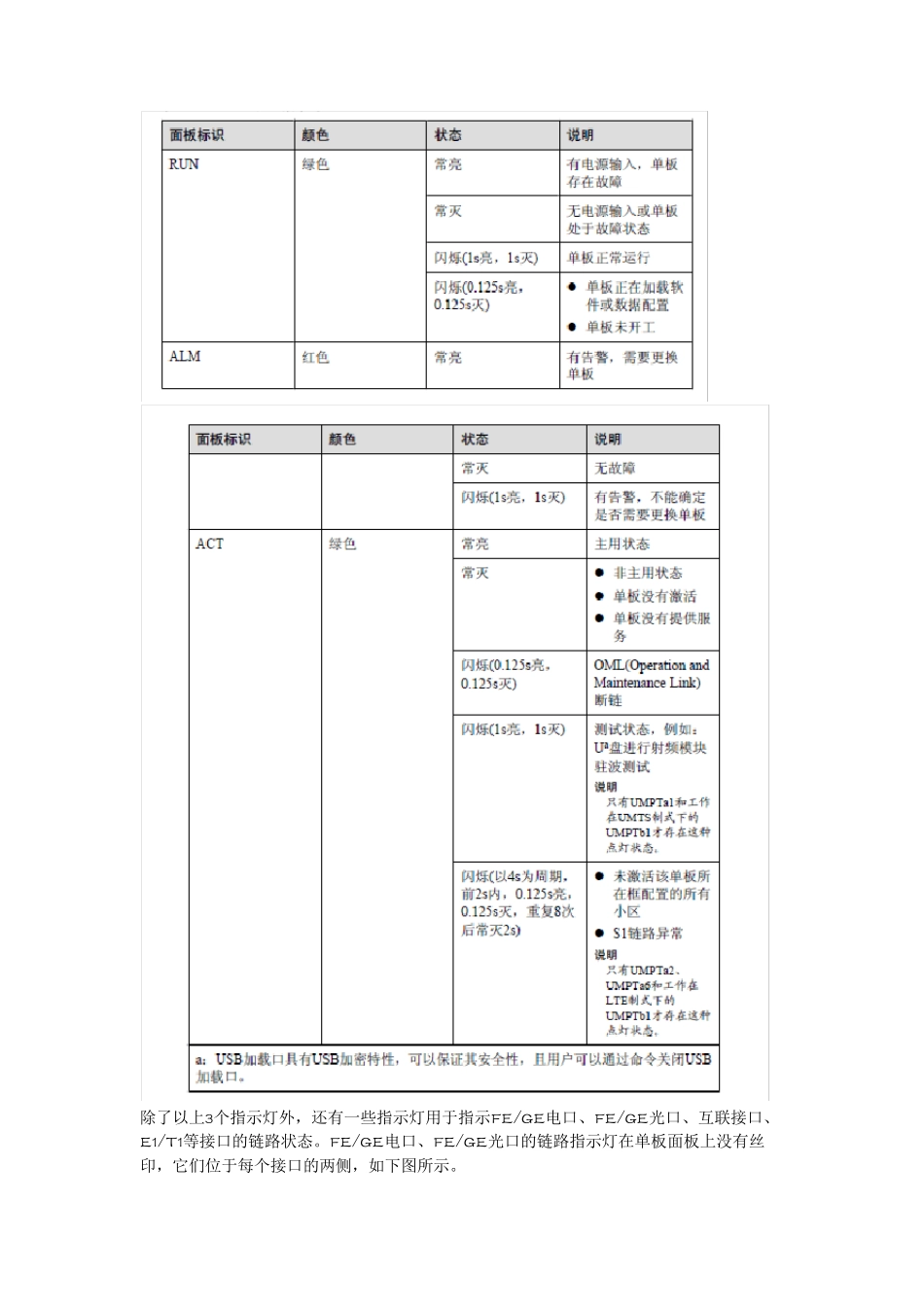

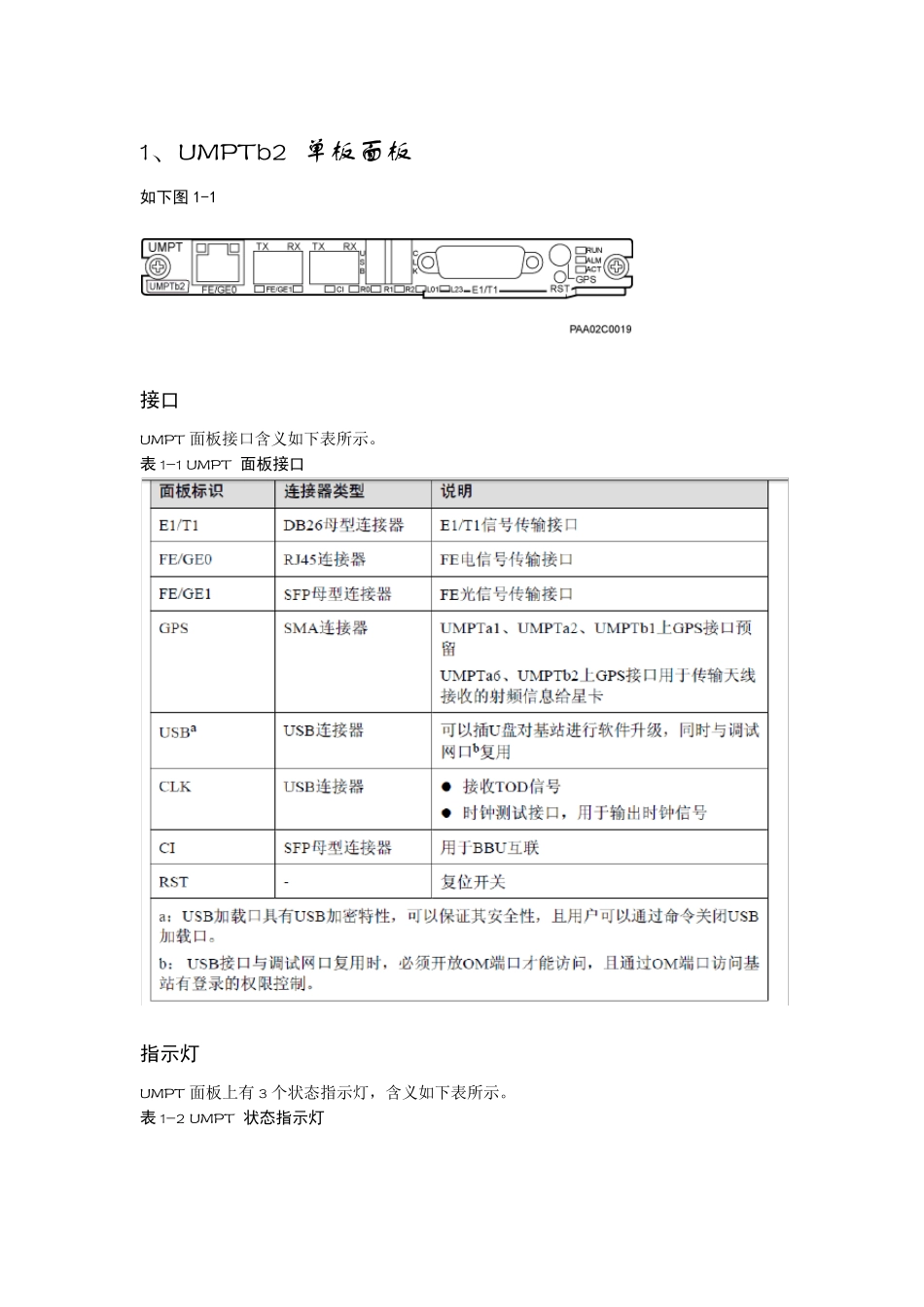

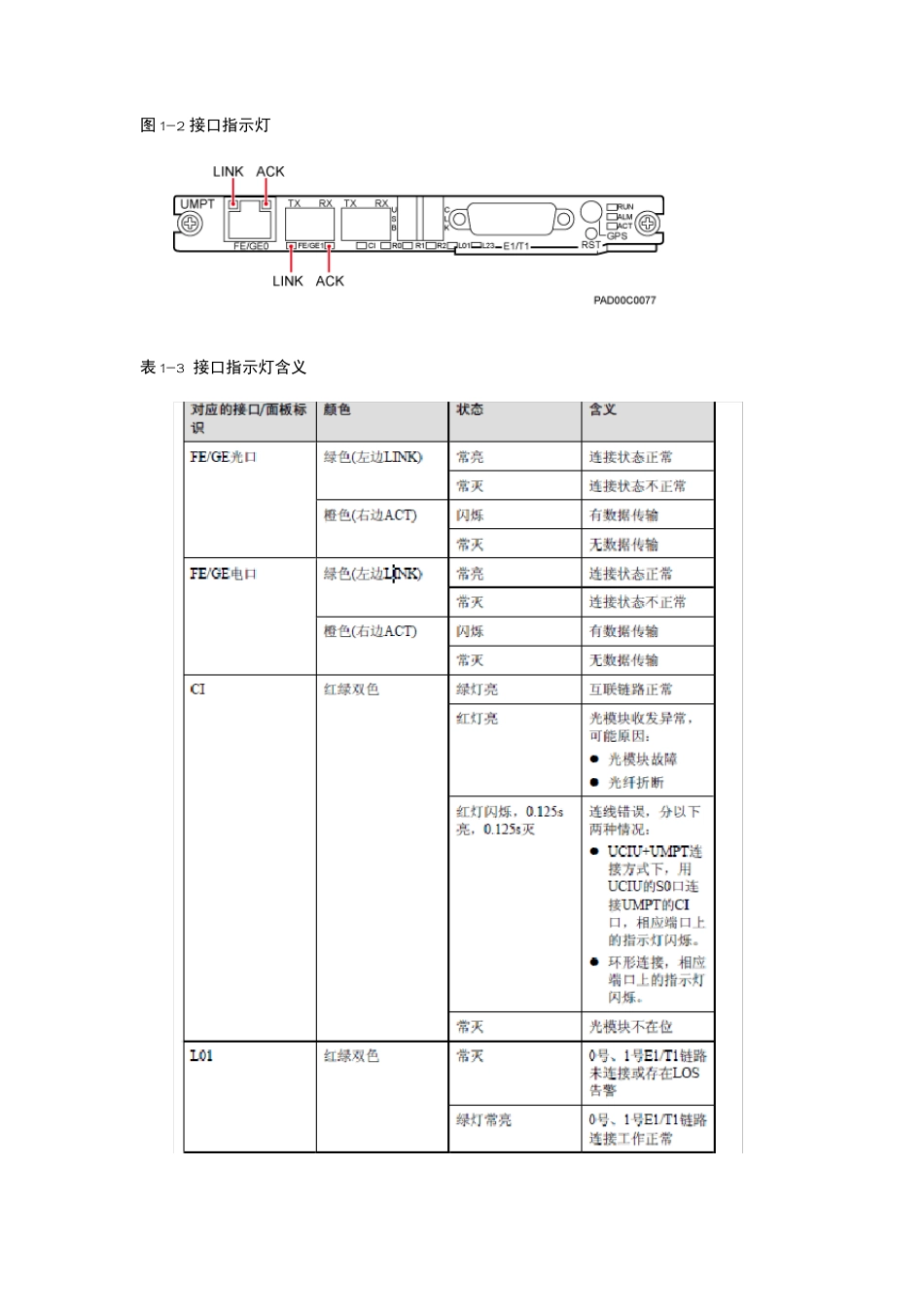

1、UMPTb2 单板面板 如下图 1-1 接口 UMPT 面板接口含义如下表所示。 表 1-1 UMPT 面板接口 指示灯 UMPT 面板上有 3 个状态指示灯，含义如下表所示。 表 1-2 UMPT 状态指示灯 除了以上3个指示灯外，还有一些指示灯用于指示FE/GE电口、FE/GE光口、互联接口、 E1/T1等接口的链路状态。FE/GE电口、FE/GE光口的链路指示灯在单板面板上没有丝 印，它们位于每个接口的两侧，如下图所示。 图1-2 接口指示灯 表1-3 接口指示灯含义 UMPT 上还有3 个制式指示灯R0、R1 和 R2，指示灯含义如下表所示： 2、LBBP单板面板 如图所示 LBBP 单板提供3 个面板指示灯，指示灯状态含义如下表所示。 除了以上3个状态指示灯之外，LBBP单板还提供6个SFP接口链路指示灯和1个QSFP接口 链路指示灯，分别位于SFP 接口上方和QSFP 接口上方，如下图所示。 图1-3 接口指示灯位置 表1-4 SFP 接口指示灯含义 3、 FAN FAN 是BBU3900 的风扇模块。 FAN面板只有1个指示灯，用于指示风扇的工作状态。指示灯含义如表1-5所示。 表1-5 FAN 面板指示灯 4、GTMU（SDR改造常常涉及到） GTMU(GSM Transmission & Timing & Management Unit)单板是GSM的主控传输单元。 GTMU单板的接口说明如表1-6所示。 表1-6 GTMU 状态指示灯 指示灯 GTMU面板上有3个指示灯，含义如下表所示。 除了以上3个指示灯外，还有一些指示灯用于表示FE光口、FE电口、CPRI接口、调试串 网口等的连接状态，这些指示灯在单板上没有丝印显示，它们位于每个接口的旁边，下 图以GTMUb为例。 图1-7 接口指示灯位置 接口指示灯含义如下表所示。 表1-8接口指示灯含义
