BIGIPf5系统运维使用手册

BIGIPf5系统运维使用手册_第1页
1/21
BIGIPf5系统运维使用手册_第2页
2/21
BIGIPf5系统运维使用手册_第3页
3/21

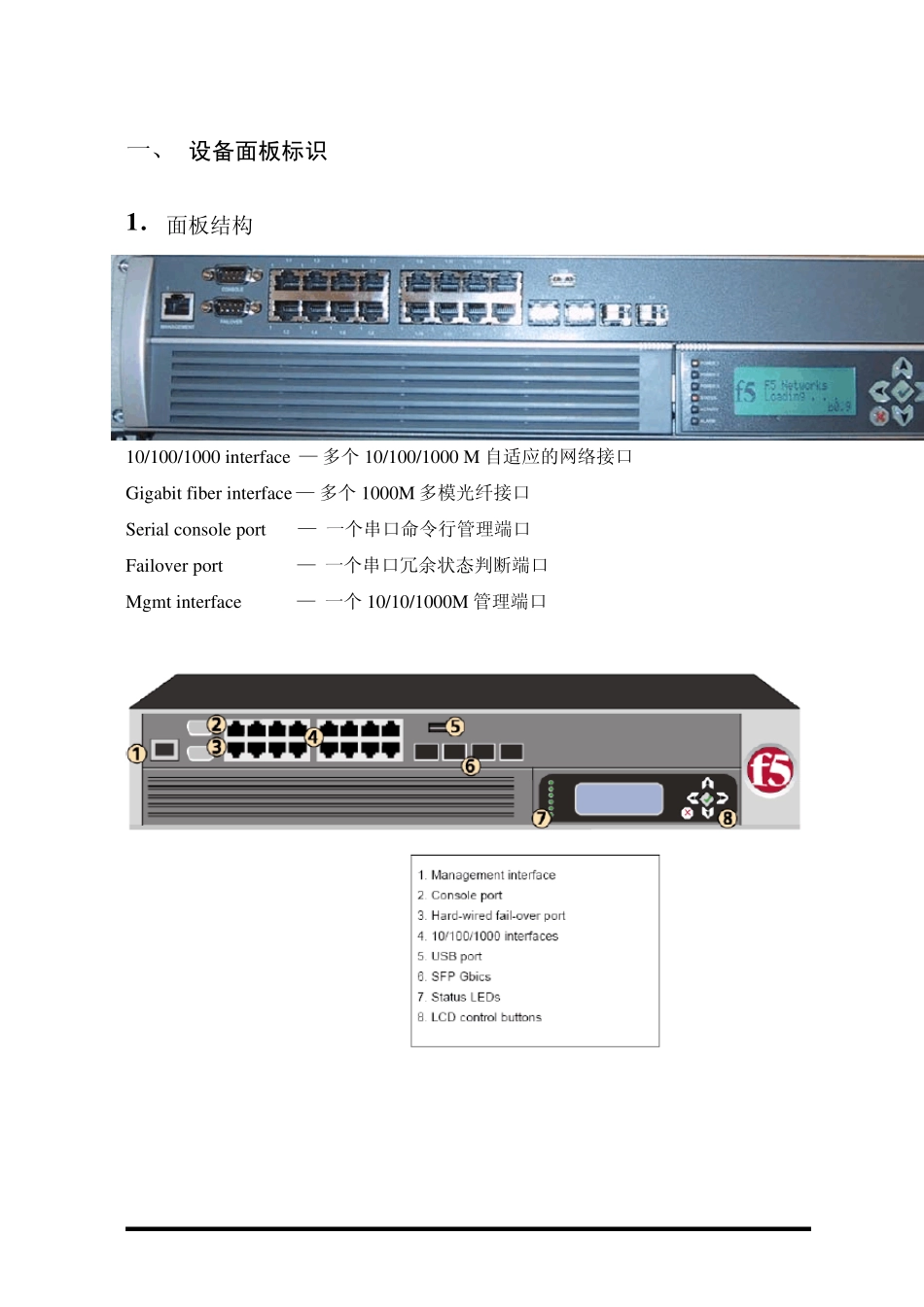

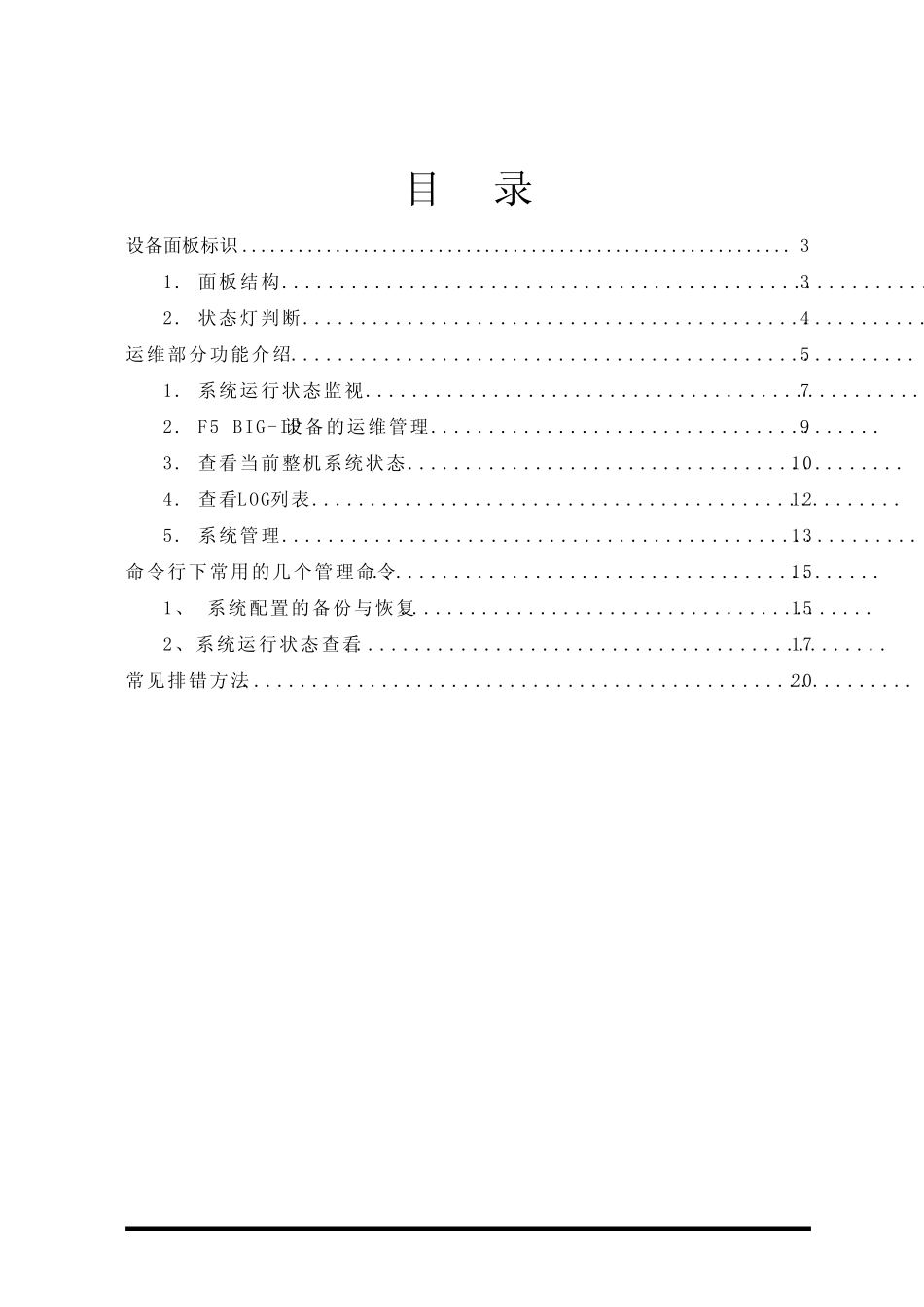

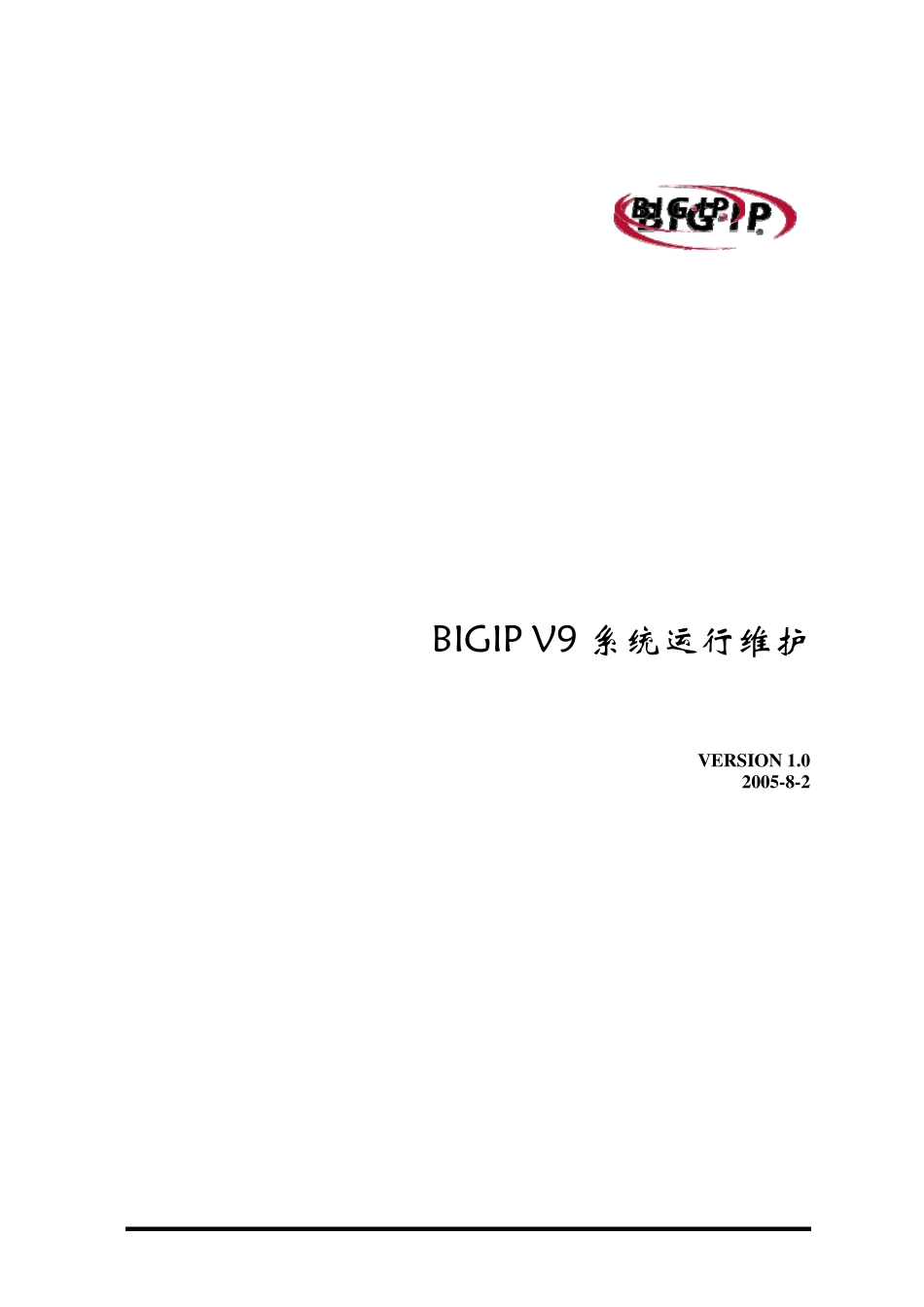

BIGIP V9 系 统 运 行 维 护 V ERSION 1.0 2005-8-2 目 录 设备面板标识........................................................... 3 1. 面板结构........................................................3 2. 状态灯判断......................................................4 运维部分功能介绍.......................................................5 1. 系统运行状态监视................................................7 2. F5 BIG-IP设备的运维管理........................................9 3. 查看当前整机系统状态...........................................10 4. 查看LOG列表...................................................12 5. 系统管理.......................................................13 命令行下常用的几个管理命令............................................15 1、 系统配置的备份与恢复.........................................15 2、系统运行状态查看...............................................17 常见排错方法..........................................................20 一、 设备面板标识 1 . 面板结构 F5 BigIP 设备的面板结构: 10/100/1000 interface — 多个 10/100/1000 M 自适应的网络接口 Gigabit fiber interface — 多个 1000M 多模光纤接口 Serial console port — 一个串口命令行管理端口 Failov er port — 一个串口冗余状态判断端口 Mgmt interface — 一个 10/10/1000M 管理端口 2 . 状态灯判断 BigIP 在正常工作时可以通过状态显示灯判断工作状态, 10/100/1000 M 端口连接状态灯, 绿色为连接正常,数字代表连接速率 面板右侧系统状态灯 System 正常情况下为绿色, 为系统工作正常 Status 正常情况下的 Active 设备为绿色, 而 Backup 设备为橙色 Activity 在有数据流量通过时闪烁, 无数据流量时定时闪 Alarm 为健康检查报警, 当系统发现有服务节点处于”不健康”状态时的提示报警 二、 运维部分功能介绍 在发现系统工作不正常的情况下, 一般建议通过GUI的WEB界面进行进一步的故障判断和排除 基于 Web 配置 BIG-IP 的准备 1、 安装 Window s 操作系统的 PC 一台 2、 IE 5 或者更高的版本 3、 一根反线, 连接 PC 和 BigIP 的 Mgmt...
