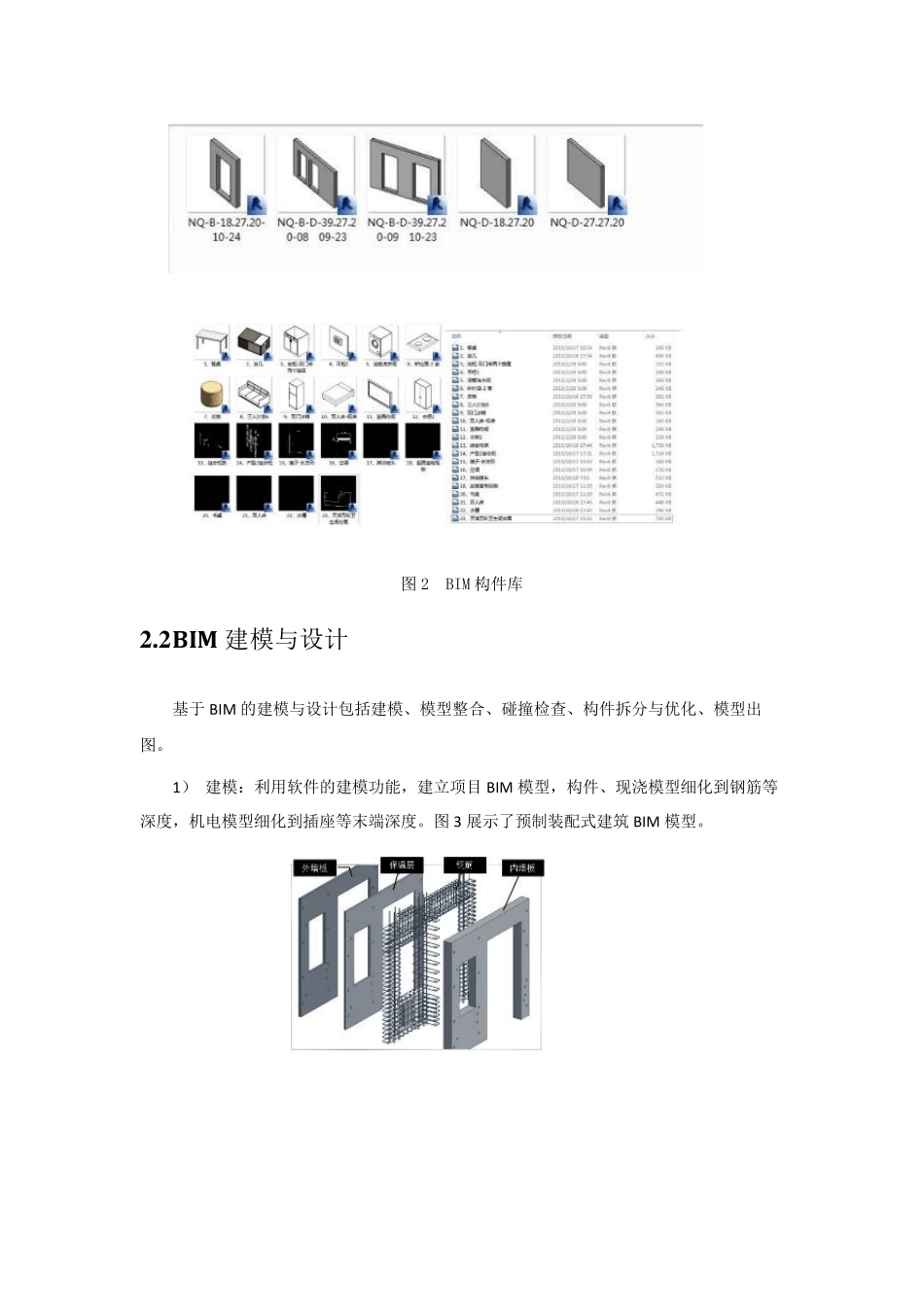

BIM 技术在装配式建筑中的应用 BIM 应用总流程 BIM 在预制装配式建筑的设计、深化设计、构件生产、物流运输、现场施工、物业运维 6 个阶段均能应用： 图 1 预制装配式建筑中 BIM 的应用点 BIM在设计阶段应用 2.1 BIM 构件库 新型装配式建筑的典型特征是标准化的预制构件或部品在工厂生产，然后运输到施工现场装配、组装成整体。在装配式建筑BIM应用中，模拟工厂加工的方式，以预制构件模型的方式来进行系统集成和表达，这就需要建立装配式建筑的BIM构件库。通过装配式建筑BIM构件库的建立，可以不断增加 BIM虚拟构件的数量、种类和规格，逐步构建标准化预制构件库 图2 BIM 构件库 2 .2 BIM 建模与设计 基于BIM的建模与设计包括建模、模型整合、碰撞检查、构件拆分与优化、模型出图。 1） 建模：利用软件的建模功能，建立项目 BIM模型，构件、现浇模型细化到钢筋等深度，机电模型细化到插座等末端深度。图3 展示了预制装配式建筑 BIM模型。 a 预制构件配筋及构造模型 b 标准层拼装模型 图3 预制装配式项目BIM 模型 2） 模型整合：在各BIM 子模型基础上，整合建筑和机电模型形成单层的整合模型及整栋楼的模型，如图4 所示。目前Revit 在整合了构件复杂钢筋模型后，存在对电脑性能要求高、构件链接后钢筋碰撞检查难、与构件生产系统的数据传递困难等方面的问题，虽然国内外有部分针对Revit 在预制装配式建筑中应用的二次开发工作，但尚未形成普及的商业插件。 a 单层整合模型 b 整栋楼整合模型 图4 预制装配式项目BIM 整合模型 3） 碰撞检查：在BIM 整合模型的基础上，进行预制构件内部、预制构件与机电、预制构件之间的碰撞检查，在设计阶段解决碰撞问题，如图5 所示。 图5 预制装配式建筑设计中三类碰撞 4） BIM 构件拆分及优化设计 传统方式下大多是在施工图完成以后，再由构件厂进行构件拆分。实际上，正确的做法是在前期策划阶段就专业介入，确定好装配式建筑的技术路线和产业化目标，在方案设计阶段根据既定目标依据构件拆分原则进行方案创作。 BI技术有助于建立上述工作机制，单个外墙的几何属性经过可视化分析，可以对预制外墙的类型数量进行优化，减少预制构件的类型和数量。 图6 构件拆分图 预制构件内部 预制构件与机电 预制构件之间 5 ） 构件出图：在碰撞检查完成后，对构件模型进行调整，创建视图、材料明细表，最终生成构件深化设计图纸，如图所示。 a 模板...
