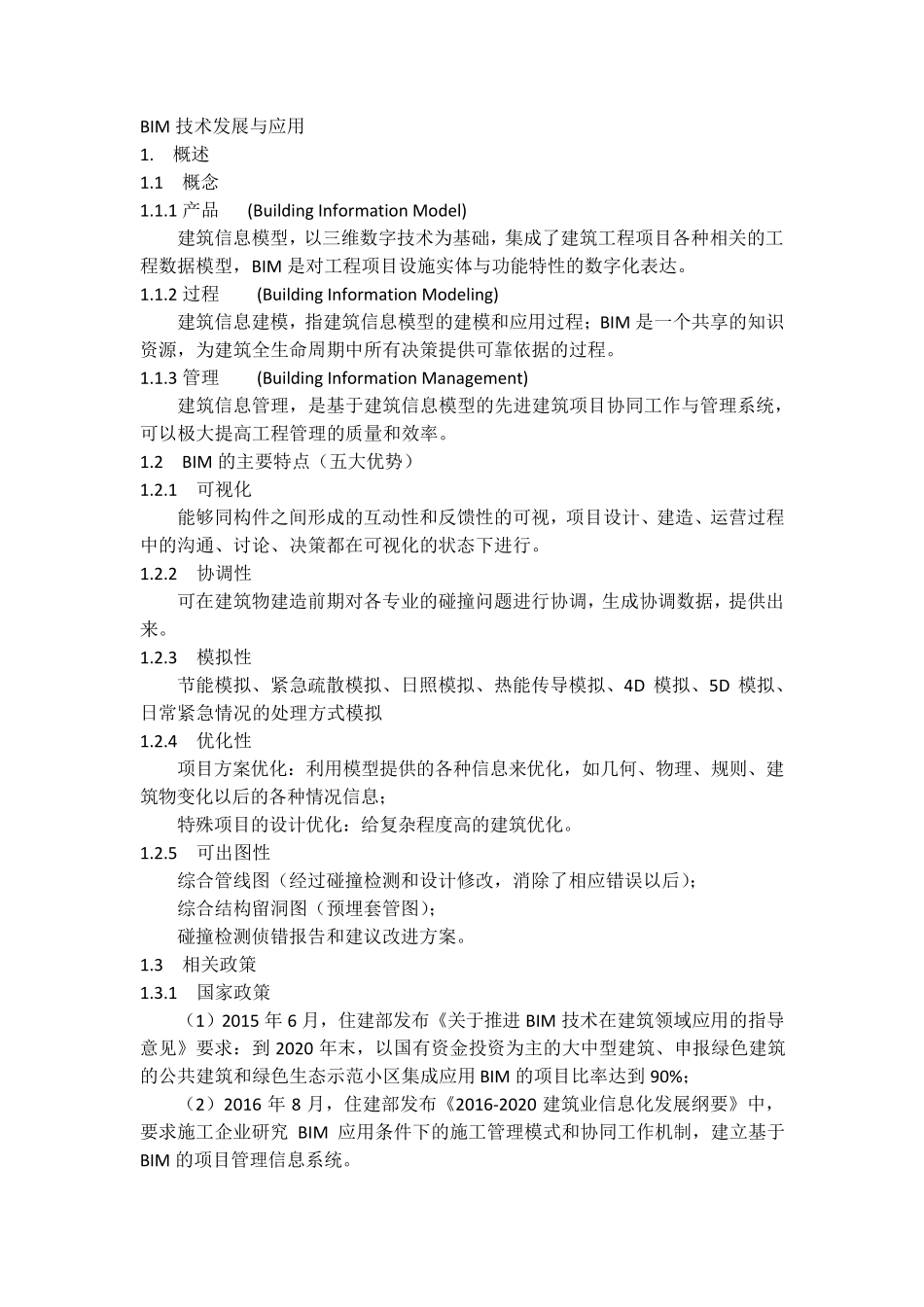

BIM 技术发展与应用 1. 概述 1.1 概念 1.1.1 产品 (Bu ilding Information Model) 建筑信息模型，以三维数字技术为基础，集成了建筑工程项目各种相关的工程数据模型，BIM 是对工程项目设施实体与功能特性的数字化表达。 1.1.2 过程 (Bu ilding Information Modeling) 建筑信息建模，指建筑信息模型的建模和应用过程；BIM 是一个共享的知识资源，为建筑全生命周期中所有决策提供可靠依据的过程。 1.1.3 管理 (Bu ilding Information Management) 建筑信息管理，是基于建筑信息模型的先进建筑项目协同工作与管理系统，可以极大提高工程管理的质量和效率。 1.2 BIM 的主要特点（五大优势） 1.2.1 可视化 能够同构件之间形成的互动性和反馈性的可视，项目设计、建造、运营过程中的沟通、讨论、决策都在可视化的状态下进行。 1.2.2 协调性 可在建筑物建造前期对各专业的碰撞问题进行协调，生成协调数据，提供出来。 1.2.3 模拟性 节能模拟、紧急疏散模拟、日照模拟、热能传导模拟、4D 模拟、5D 模拟、日常紧急情况的处理方式模拟 1.2.4 优化性 项目方案优化：利用模型提供的各种信息来优化，如几何、物理、规则、建筑物变化以后的各种情况信息； 特殊项目的设计优化：给复杂程度高的建筑优化。 1.2.5 可出图性 综合管线图（经过碰撞检测和设计修改，消除了相应错误以后）； 综合结构留洞图（预埋套管图）； 碰撞检测侦错报告和建议改进方案。 1.3 相关政策 1.3.1 国家政策 （1）2015 年 6 月，住建部发布《关于推进BIM 技术在建筑领域应用的指导意见》要求：到 2020 年末，以国有资金投资为主的大中型建筑、申报绿色建筑的公共建筑和绿色生态示范小区集成应用BIM 的项目比率达到 90%； （2）2016 年 8 月，住建部发布《2016-2020 建筑业信息化发展纲要》中，要求施工企业研究 BIM 应用条件下的施工管理模式和协同工作机制，建立基于BIM 的项目管理信息系统。 1.3.2 地方政策 （1）上海 2015 年起，选择一定规模的医院、学校、保障性住房、轨道交通、桥梁（隧道）等政府投资工程和部分社会投资项目进行BIM技术应用试点。到2016 年底，建立基于应用BIM技术的项目立项，设计方案、招投标、工程验收、审计和档案等环节的审批和监管模式，探索实现模型化一站式并联审批。到2017 年，本市规模以上政府投资工程必须全部应用BIM技术，规模以上社会投资工程普遍应用BIM技术，申...
