BIODOT点膜仪操作流程

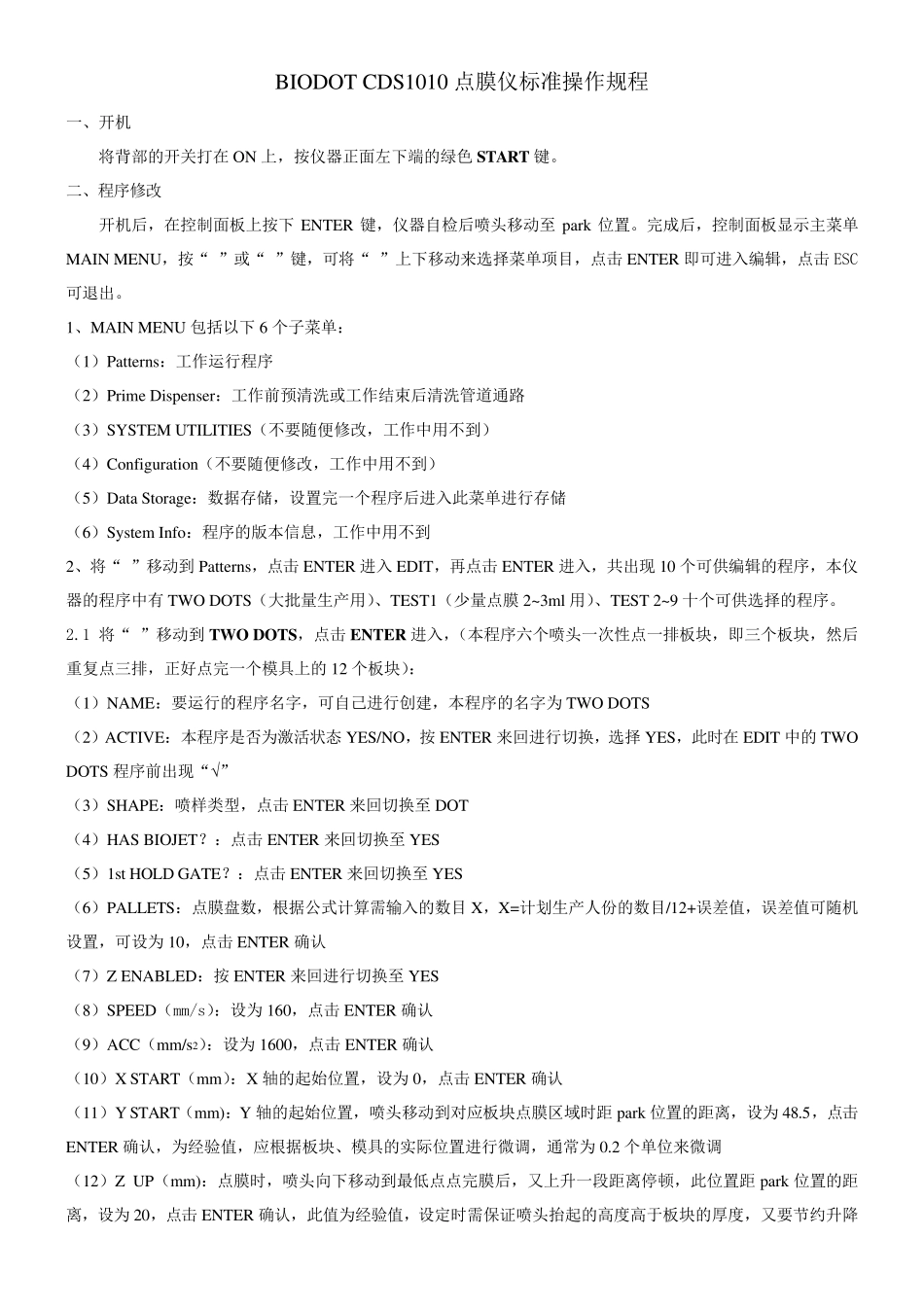

BIODOT CDS1010 点膜仪标准操作规程 一、开机 将背部的开关打在ON 上，按仪器正面左下端的绿色START 键。 二、程序修改 开机后，在控制面板上按下ENTER 键，仪器自检后喷头移动至park 位置。完成后，控制面板显示主菜单MAIN MENU，按“ ”或“ ”键，可将“>”上下移动来选择菜单项目，点击 ENTER 即可进入编辑，点击 ESC可退出。 1、MAIN MENU 包括以下6 个子菜单： （1）Patterns：工作运行程序 （2）Prime Dispenser：工作前预清洗或工作结束后清洗管道通路 （3）SYSTEM UTILITIES（不要随便修改，工作中用不到） （4）Configuration（不要随便修改，工作中用不到） （5）Data Storage：数据存储，设置完一个程序后进入此菜单进行存储 （6）System Info：程序的版本信息，工作中用不到 2、将“>”移动到 Patterns，点击 ENTER 进入 EDIT，再点击 ENTER 进入，共出现 10 个可供编辑的程序，本仪器的程序中有 TWO DOTS（大批量生产用）、TEST1（少量点膜2~3ml 用）、TEST 2~9 十个可供选择的程序。 2.1 将“>”移动到 TW O DOTS，点击 ENTER 进入，（本程序六个喷头一次性点一排板块，即三个板块，然后重复点三排，正好点完一个模具上的12 个板块）： （1）NAME：要运行的程序名字，可自己进行创建，本程序的名字为TWO DOTS （2）ACTIVE：本程序是否为激活状态YES/NO，按ENTER 来回进行切换，选择 YES，此时在EDIT 中的TWO DOTS 程序前出现“√” （3）SHAPE：喷样类型，点击 ENTER 来回切换至DOT （4）HAS BIOJET？：点击 ENTER 来回切换至YES （5）1st HOLD GATE？：点击 ENTER 来回切换至YES （6）PALLETS：点膜盘数，根据公式计 算 需 输 入的数目 X，X=计 划 生产人 份 的数目/12+误 差 值 ，误 差 值 可随机设置，可设为10，点击 ENTER 确 认 （7）Z ENABLED：按ENTER 来回进行切换至YES （8）SPEED（mm/s）：设为160，点击 ENTER 确 认 （9）ACC（mm/s2）：设为1600，点击 ENTER 确 认 （10）X START（mm）：X 轴 的起 始 位置，设为0，点击 ENTER 确 认 （11）Y START（mm)：Y 轴 的起 始 位置，喷头移动到对 应 板块点膜区 域 时距 park 位置的距 离 ，设为48.5，点击ENTER 确 认 ，为经 验 值 ，应 根据板块、模具的实 际 位置进行微 调 ，通常 为0.2 个单位来微 调 （12）Z UP（mm)：...
