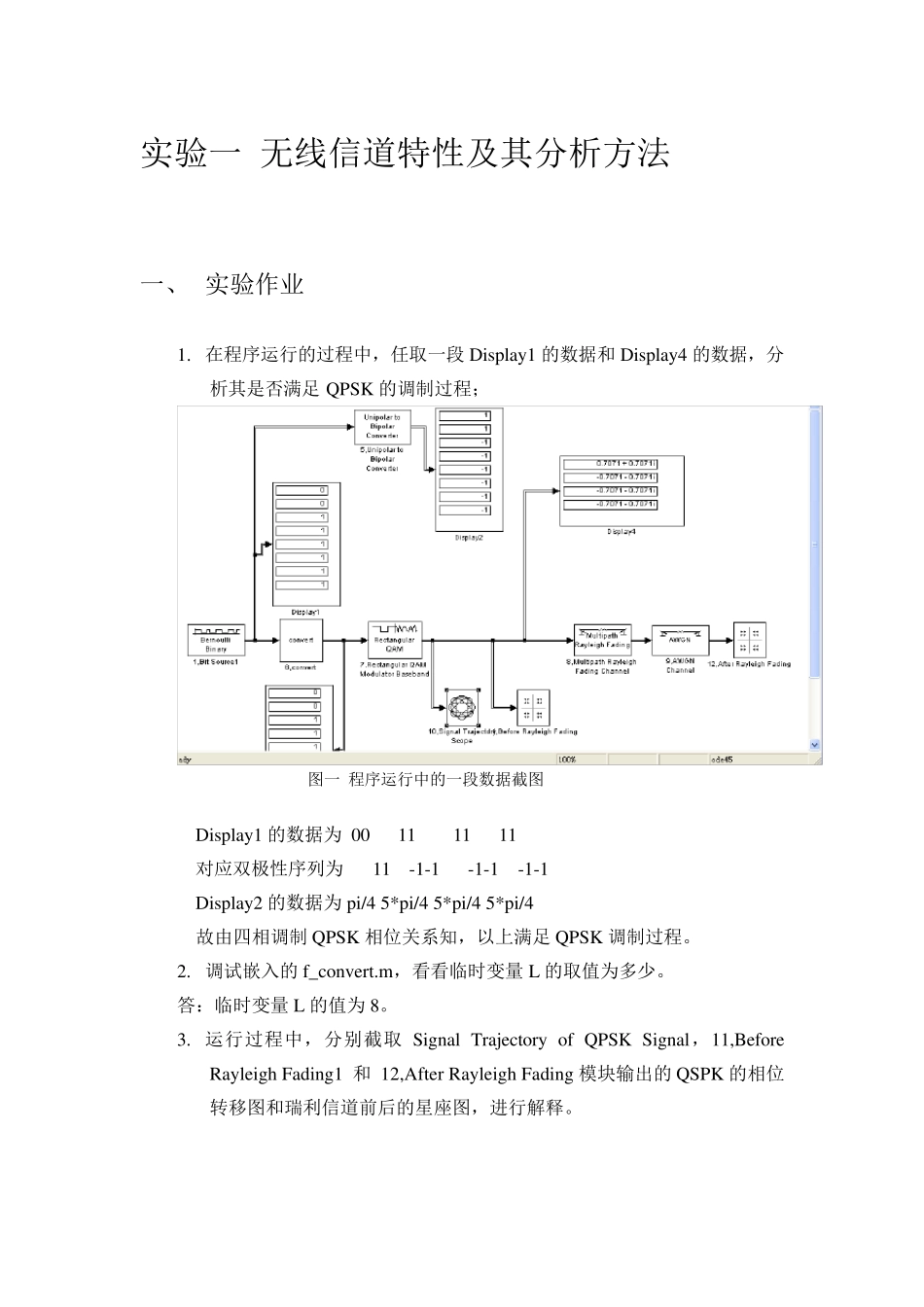

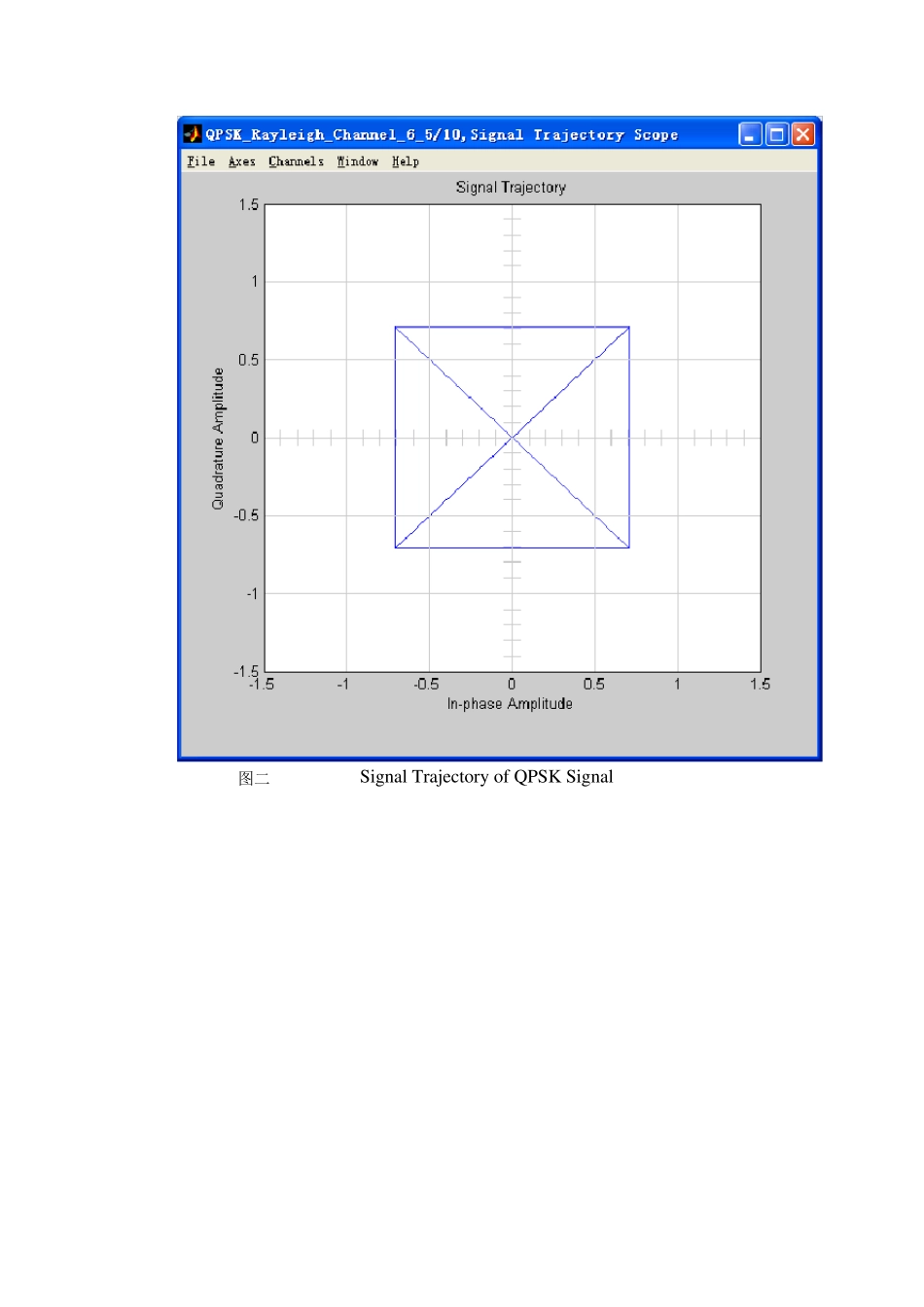

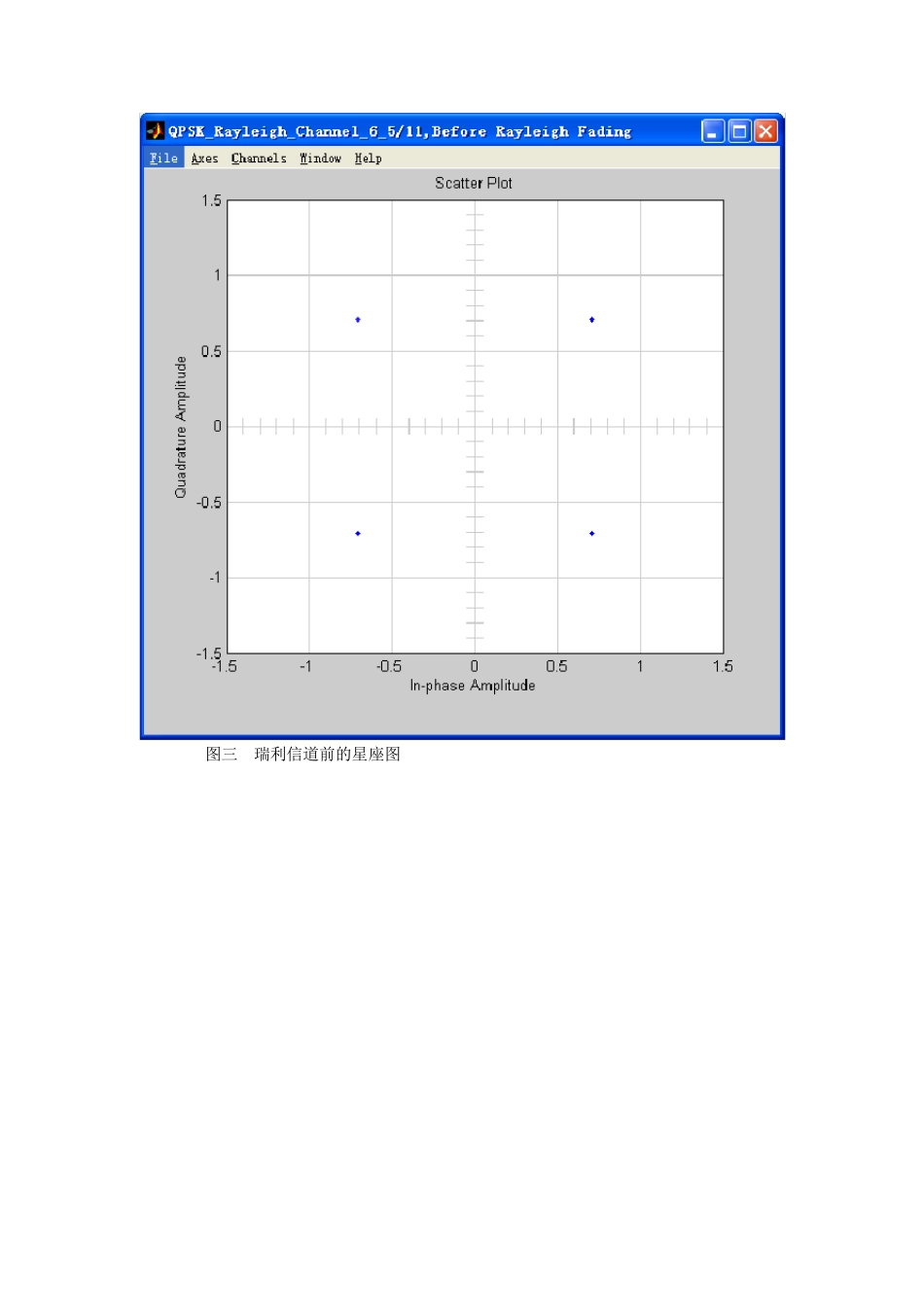

实验一 无线信道特性及其分析方法 一、 实验作业 1. 在程序运行的过程中，任取一段 Display 1 的数据和 Display 4 的数据，分析其是否满足 QPSK 的调制过程； 图一 程序运行中的一段数据截图 Display 1 的数据为 00 11 11 11 对应双极性序列为 11 -1-1 -1-1 -1-1 Display 2 的数据为 pi/4 5*pi/4 5*pi/4 5*pi/4 故由四相调制 QPSK 相位关系知，以上满足 QPSK 调制过程。 2. 调试嵌入的 f_conv ert.m，看看临时变量 L 的取值为多少。 答：临时变量 L 的值为 8。 3. 运行过程中，分别截取 Signal Trajectory of QPSK Signal，11,Before Ray leigh Fading1 和 12,After Ray leigh Fading 模块输出的 QSPK 的相位转移图和瑞利信道前后的星座图，进行解释。 图二 Signal Trajectory of QPSK Signal 图三 瑞利信道前的星座图 图四 瑞利信道后的星座图 答：QPSK 调制相位跳变最大为± pi，最小为± pi/2 由图二知仿真满足要求。图三和图四知，信号通过瑞利信道后星座图出现失真。因信号受瑞丽信道的干扰在星座图上出现相位和幅度失真，且不同时刻，失真大小不一。 实验二 典型通信系统的搭建和分析 四、实验作业 1. 对比 Probe1/ Probe2/ Probe3处的数据，说明采用 BSPK 和QPSK 调制前后，比特周期和符号周期之间的关系。 调制前 Probe1: W:16,Tf:[1.6e-005 0] Probe2: W:16,Tf:[1.6e-005 0] QPSK Probe3: W:16,Tf:[1.6e-005 0] BPSK Probe1/2/3 处的数据 Probe1 W:16 Tf:[1/6e-005 0] Prope2 W:8 Tf[1.6e-005 0] Prope2 W:16 Tf[1.6e-005 0] BPSK 调制前后比特周期和符号周期没有变化，且符号周期等于比特周期。 QPSK 调制后比特周期为符号周期的二倍。 2. 分别为 BPSK 和QPSK 链路选择多个 Es/N0(dB，2,4,6,8)，运行链路，记录数据，将 4 个 Es/N0 条件下运行得到的两组误比特率数据（无编译码的）直接赋给 BER_BPSK_QPSK.m 程序中的ber_BPSK 和ber_QPSK，替换原有的[1，2，3，4]数据，运行 BER_BPSK_QPSK.m 程序，画出在相同 Es/N0 下的BPSK 和QPSK 性能曲线，将两个图进行比较，判断结果是否正常，并进行解释。（每个 Es/N0 大概需要 5-6 分钟，也可以自行将链路复制，从而一次可以运行多个 Es/N0（选作） ） 图：BPSK 和QPSK 性能曲线 答： 仿真结果正常。因信噪比增大，信息误码率降低...
