Multisim数字电路仿真快速上手教程

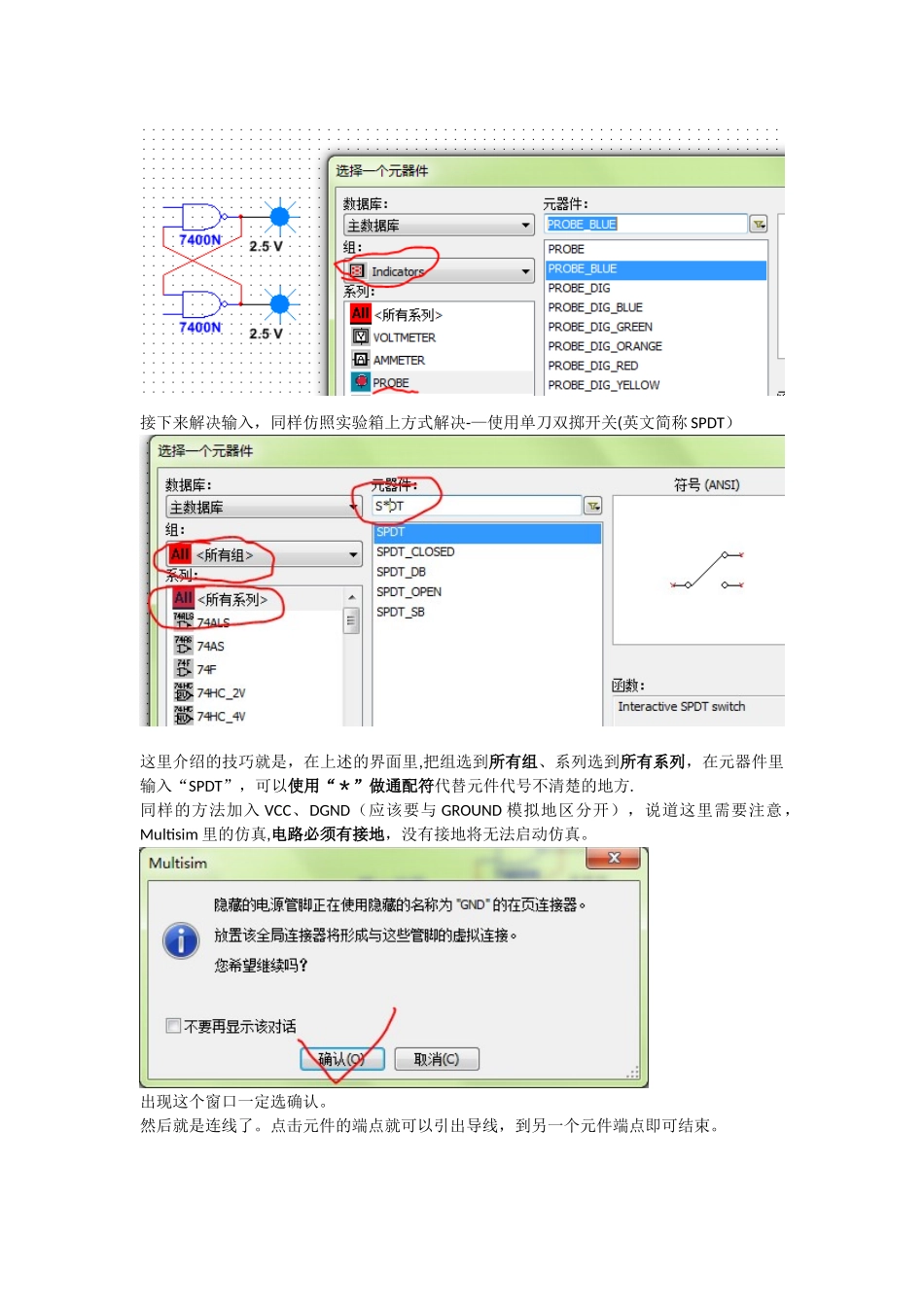

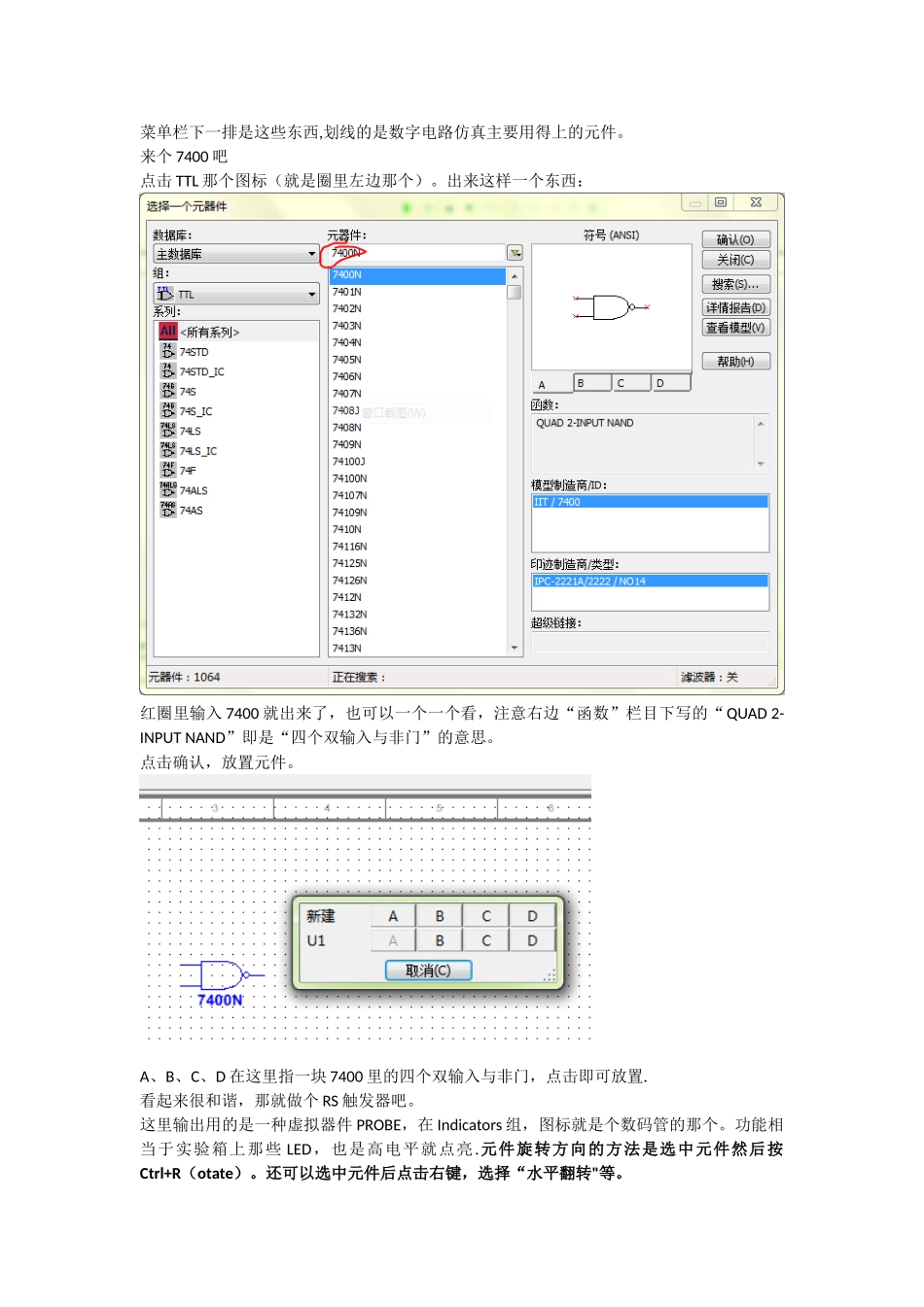

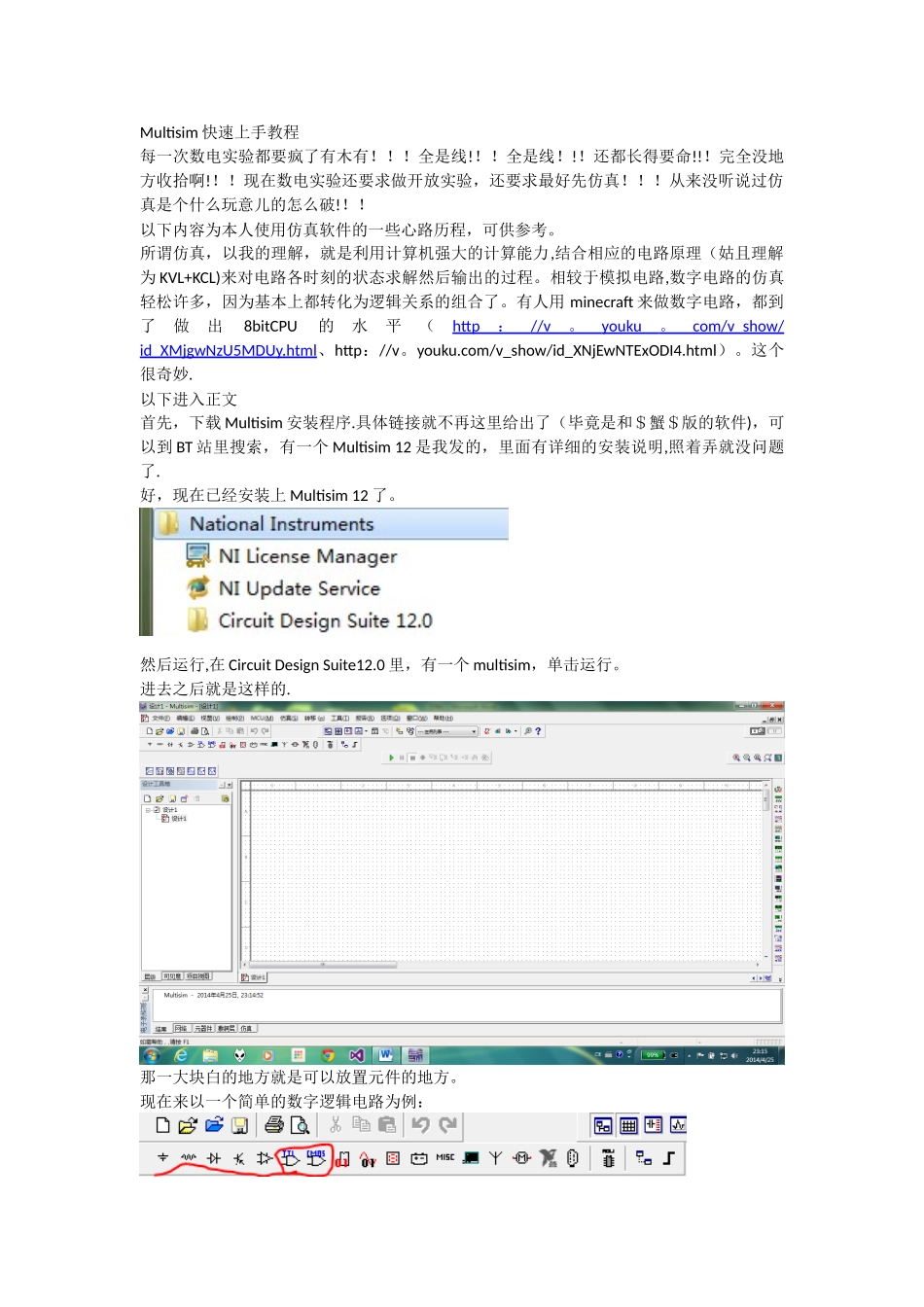

Multisim 快速上手教程每一次数电实验都要疯了有木有！！！全是线!！！全是线！!！还都长得要命!!！完全没地方收拾啊!！！现在数电实验还要求做开放实验，还要求最好先仿真！！！从来没听说过仿真是个什么玩意儿的怎么破!！！以下内容为本人使用仿真软件的一些心路历程，可供参考。所谓仿真，以我的理解，就是利用计算机强大的计算能力,结合相应的电路原理（姑且理解为 KVL+KCL)来对电路各时刻的状态求解然后输出的过程。相较于模拟电路,数字电路的仿真轻松许多，因为基本上都转化为逻辑关系的组合了。有人用 minecraft 来做数字电路，都到了做出8bitCPU的水平（http ： //v 。 youku 。 com/v_show/ id_XMjgwNzU5MDUy.html、http：//v。youku.com/v_show/id_XNjEwNTExODI4.html）。这个很奇妙.以下进入正文首先，下载 Multisim 安装程序.具体链接就不再这里给出了（毕竟是和＄蟹＄版的软件)，可以到 BT 站里搜索，有一个 Multisim 12 是我发的，里面有详细的安装说明,照着弄就没问题了.好，现在已经安装上 Multisim 12 了。然后运行,在 Circuit Design Suite12.0 里，有一个 multisim，单击运行。进去之后就是这样的.那一大块白的地方就是可以放置元件的地方。现在来以一个简单的数字逻辑电路为例：菜单栏下一排是这些东西,划线的是数字电路仿真主要用得上的元件。来个 7400 吧点击 TTL 那个图标（就是圈里左边那个）。出来这样一个东西：红圈里输入 7400 就出来了，也可以一个一个看，注意右边“函数”栏目下写的“QUAD 2-INPUT NAND”即是“四个双输入与非门”的意思。点击确认，放置元件。A、B、C、D 在这里指一块 7400 里的四个双输入与非门，点击即可放置.看起来很和谐，那就做个 RS 触发器吧。这里输出用的是一种虚拟器件 PROBE，在 Indicators 组，图标就是个数码管的那个。功能相当于实验箱上那些 LED，也是高电平就点亮.元件旋转方向的方法是选中元件然后按Ctrl+R（otate）。还可以选中元件后点击右键，选择“水平翻转"等。接下来解决输入，同样仿照实验箱上方式解决-—使用单刀双掷开关(英文简称 SPDT）这里介绍的技巧就是，在上述的界面里,把组选到所有组、系列选到所有系列，在元器件里输入“SPDT”，可以使用“＊”做通配符代替元件代号不清楚的地方.同样的方法加入 VCC、DGND（应该要与 GROUND 模拟地区分开），说道这里需要注意，Multisim 里的仿真,电路必须有接地，没有接地将无...
