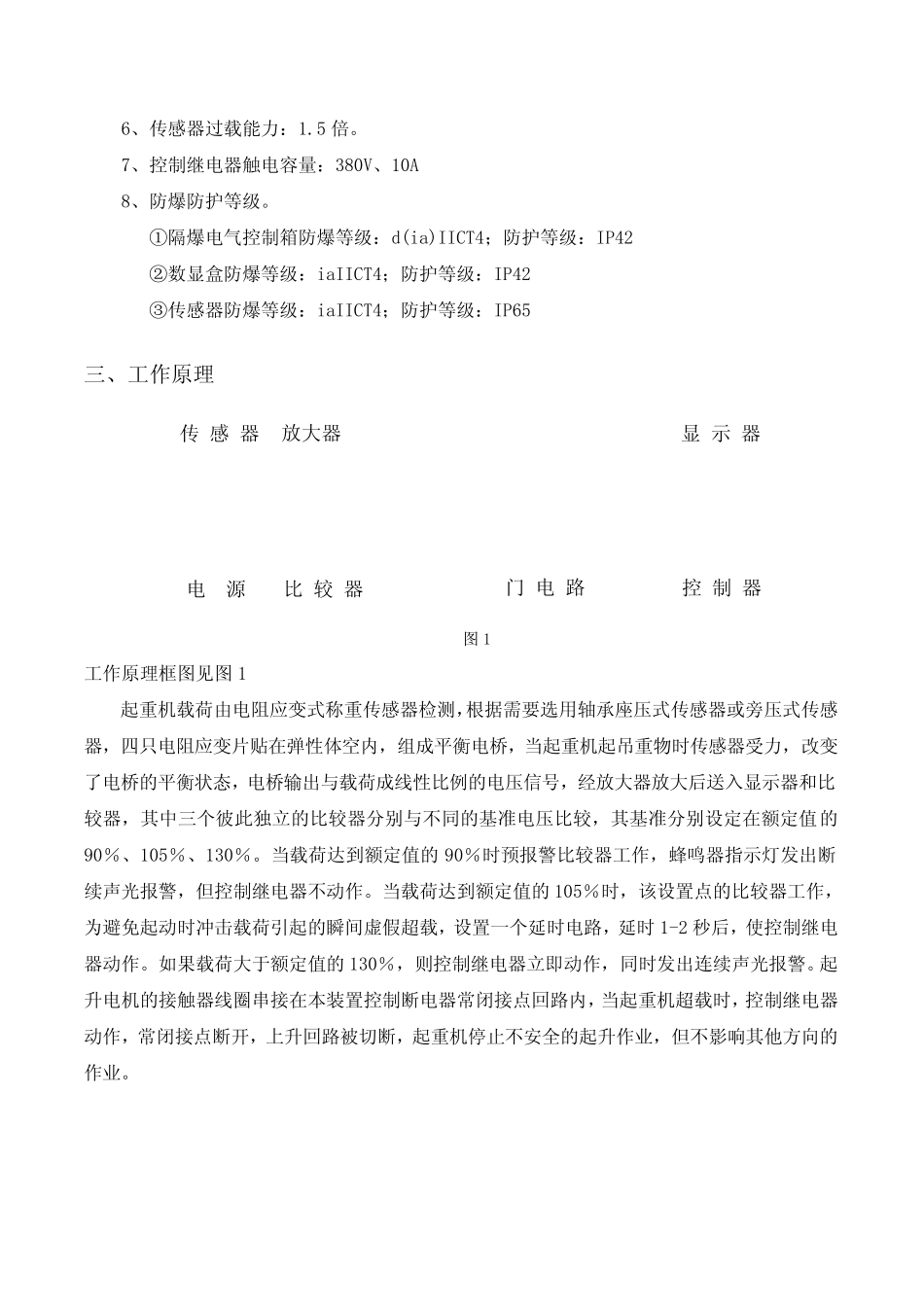

BQX 型防爆起重量限制器使用说明书北京恒美莱达工控科技有限公司2009-5-1BQX 型防爆起重量限制器使 用 说 明 书一、概述BQX 型系列防爆起重量限制器适用于防爆型桥门式起重机、防爆型电动葫芦及其它在爆炸性环境中使用的起重设备，它是一种在爆炸性环境中进行起重作业时防止超载的安全保护装置。本产品是根据 GB12602-GB12602-20092009《起重机械超载保护装置安全技术规范》的技术指标基础上，并结合 GB3836.1-2000 爆炸性气体环境用电气设备第 1 部分：通用要求，GB3836.2-200GB3836.2-20000爆炸性气体环境用电气设备第 2 部隔爆型“d”和 GB3836.4-2000 爆炸性气体环境用电气设备第 4 部本质安全型“i”的要求设计而成的。本产品由传感器、隔爆腔、隔爆接线盒和显示仪表四部分组成，其中隔爆箱采用隔爆结构，能承受内部爆炸性气体混合物的爆炸压力，并能阻止内部的爆炸性混合物传播，传感器显示仪表等关联部分的线路均通过安全栅隔离，在电源部分安装了自恢复保险丝，隔爆腔与外部关联部分通过锁紧螺母联接，使整个系统能达 II C 级防爆要求。防爆标志：Ex d(ia)iaEx d(ia)iaIIICT4二、主要技术指标1、环境温度：-20℃～+60℃环境湿度：90%RH2、电源电压：380V +10％-15％50HZ3、显示误差≤±3％4、综合误差≤±5％5、报警点设置（1）预报警点：额定起重量的 90％,指示灯报警不切断起升回路电源；（2）延时报警：额定起重量的 105％，声光报警并延时1-2 秒切断起升回路电源；（3）立即报警点：额定起重量的 130％，声光报警并立即切断起升回路电源。6、传感器过载能力：1.5 倍。7、控制继电器触电容量：380V、10A8、防爆防护等级。①隔爆电气控制箱防爆等级：d(ia)IICT4；防护等级：IP42②数显盒防爆等级：iaIICT4；防护等级：IP42③传感器防爆等级：iaIICT4；防护等级：IP65三、工作原理图 1工作原理框图见图 1起重机载荷由电阻应变式称重传感器检测，根据需要选用轴承座压式传感器或旁压式传感器，四只电阻应变片贴在弹性体空内，组成平衡电桥，当起重机起吊重物时传感器受力，改变了电桥的平衡状态，电桥输出与载荷成线性比例的电压信号，经放大器放大后送入显示器和比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90％、105％、130％。当载荷达到额定值的 90％时预报警比较器工作，蜂鸣器指示灯发出断续声光报警，但控制继电器不动作。当载荷达到额定值的 105％时，...
