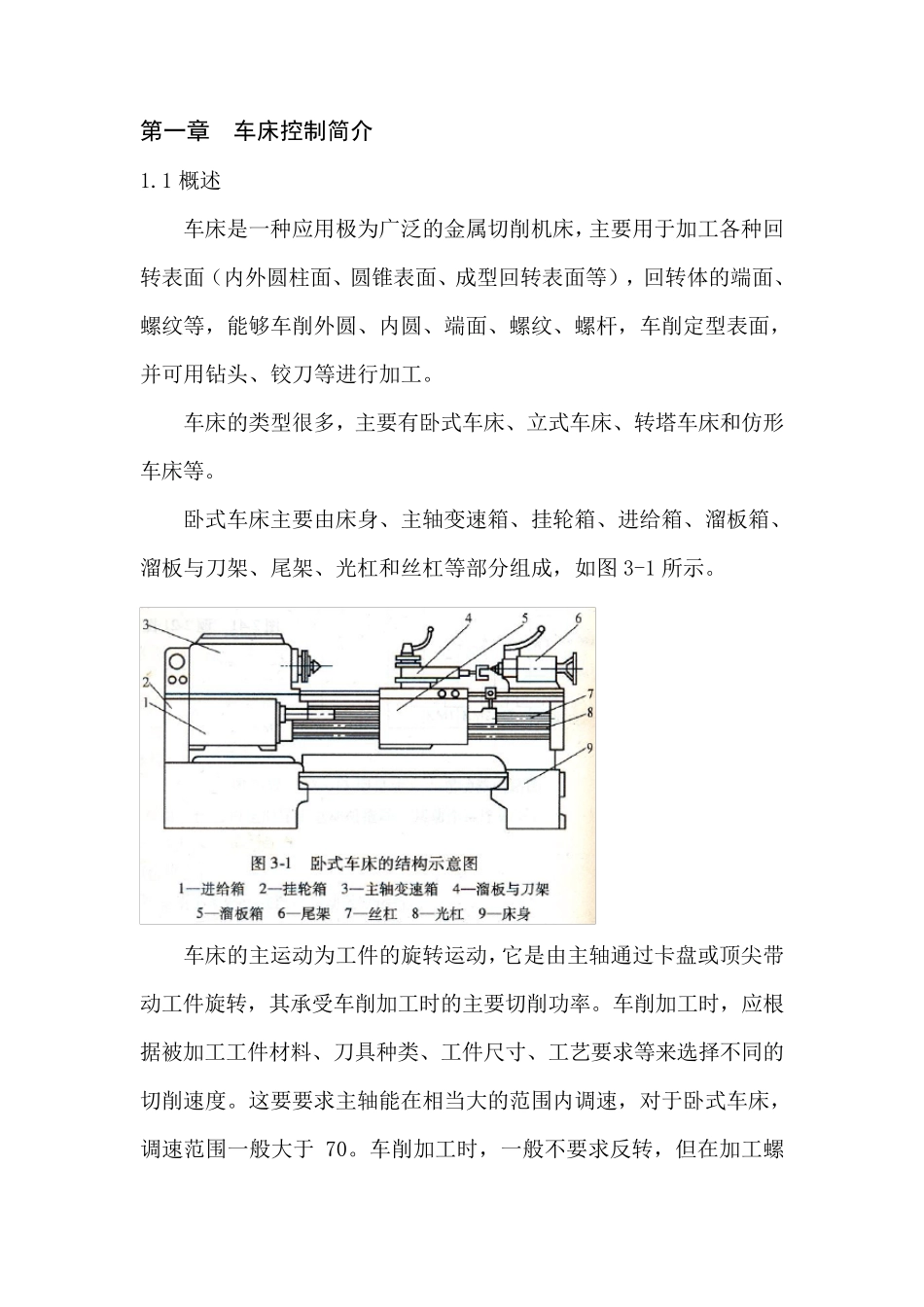

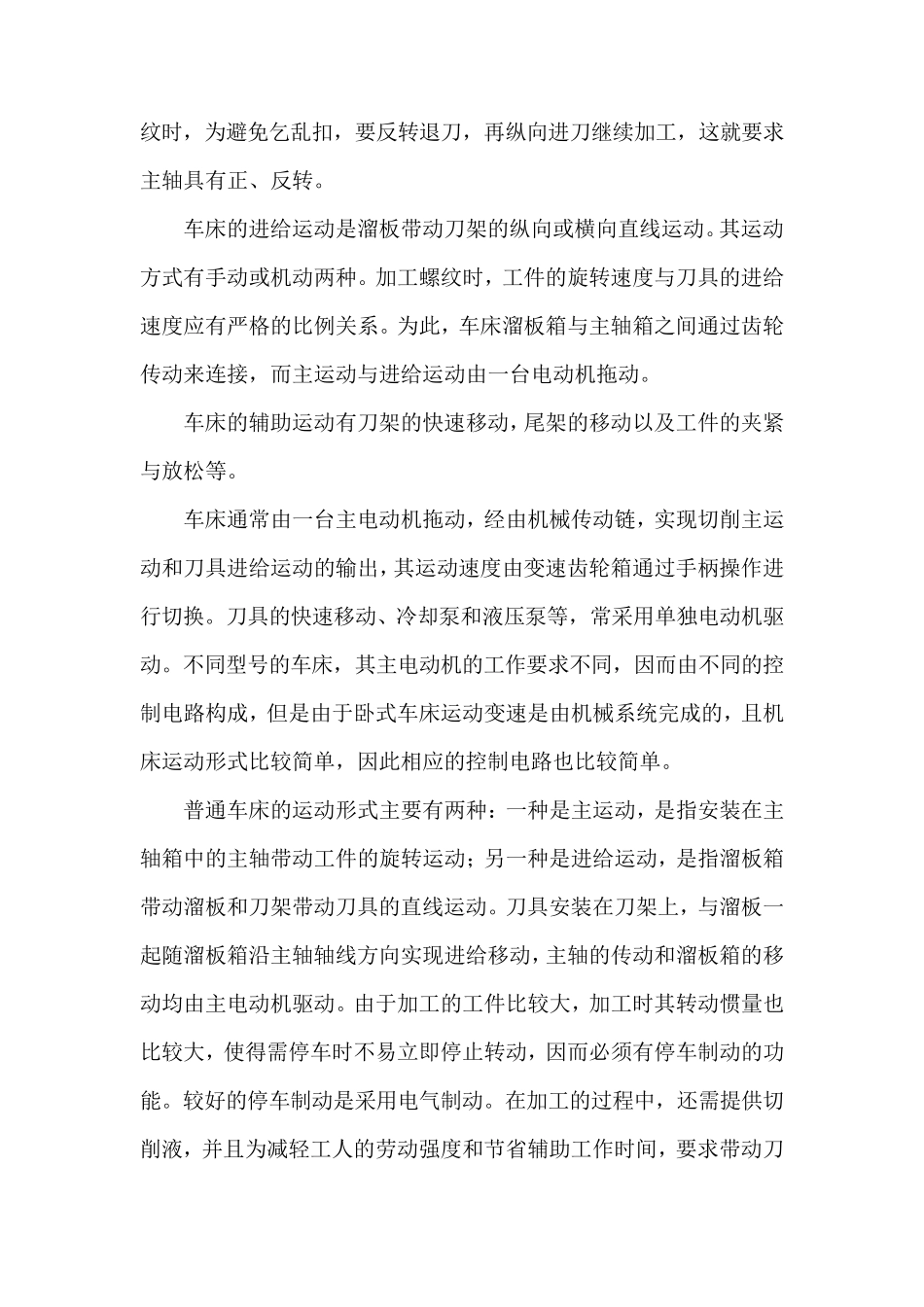

第一章 车床控制简介 1.1 概述 车床是一种应用极为广泛的金属切削机床，主要用于加工各种回转表面（内外圆柱面、圆锥表面、成型回转表面等），回转体的端面、螺纹等，能够车削外圆、内圆、端面、螺纹、螺杆，车削定型表面，并可用钻头、铰刀等进行加工。 车床的类型很多，主要有卧式车床、立式车床、转塔车床和仿形车床等。 卧式车床主要由床身、主轴变速箱、挂轮箱、进给箱、溜板箱、溜板与刀架、尾架、光杠和丝杠等部分组成，如图 3-1 所示。 车床的主运动为工件的旋转运动，它是由主轴通过卡盘或顶尖带动工件旋转，其承受车削加工时的主要切削功率。车削加工时，应根据被加工工件材料、刀具种类、工件尺寸、工艺要求等来选择不同的切削速度。这要要求主轴能在相当大的范围内调速，对于卧式车床，调速范围一般大于70。车削加工时，一般不要求反转，但在加工螺纹时，为避免乞乱扣，要反转退刀，再纵向进刀继续加工，这就要求主轴具有正、反转。 车床的进给运动是溜板带动刀架的纵向或横向直线运动。其运动方式有手动或机动两种。加工螺纹时，工件的旋转速度与刀具的进给速度应有严格的比例关系。为此，车床溜板箱与主轴箱之间通过齿轮传动来连接，而主运动与进给运动由一台电动机拖动。 车床的辅助运动有刀架的快速移动，尾架的移动以及工件的夹紧与放松等。 车床通常由一台主电动机拖动，经由机械传动链，实现切削主运动和刀具进给运动的输出，其运动速度由变速齿轮箱通过手柄操作进行切换。刀具的快速移动、冷却泵和液压泵等，常采用单独电动机驱动。不同型号的车床，其主电动机的工作要求不同，因而由不同的控制电路构成，但是由于卧式车床运动变速是由机械系统完成的，且机床运动形式比较简单，因此相应的控制电路也比较简单。 普通车床的运动形式主要有两种：一种是主运动，是指安装在主轴箱中的主轴带动工件的旋转运动；另一种是进给运动，是指溜板箱带动溜板和刀架带动刀具的直线运动。刀具安装在刀架上，与溜板一起随溜板箱沿主轴轴线方向实现进给移动，主轴的传动和溜板箱的移动均由主电动机驱动。由于加工的工件比较大，加工时其转动惯 量 也比较大，使 得 需 停 车时不易 立 即 停 止 转动，因而必 须 有停 车制动的功能 。较好 的停 车制动是采用电气 制动。在加工的过程 中，还 需 提 供 切削液，并 且为减 轻 工人 的劳 动强 度和节 省 辅助工作时间，要求带动刀架移动的溜板箱能够快...
