CA6140车床拨叉(831003)零件的机械加工工艺规程及2×M8孔工艺装备设计

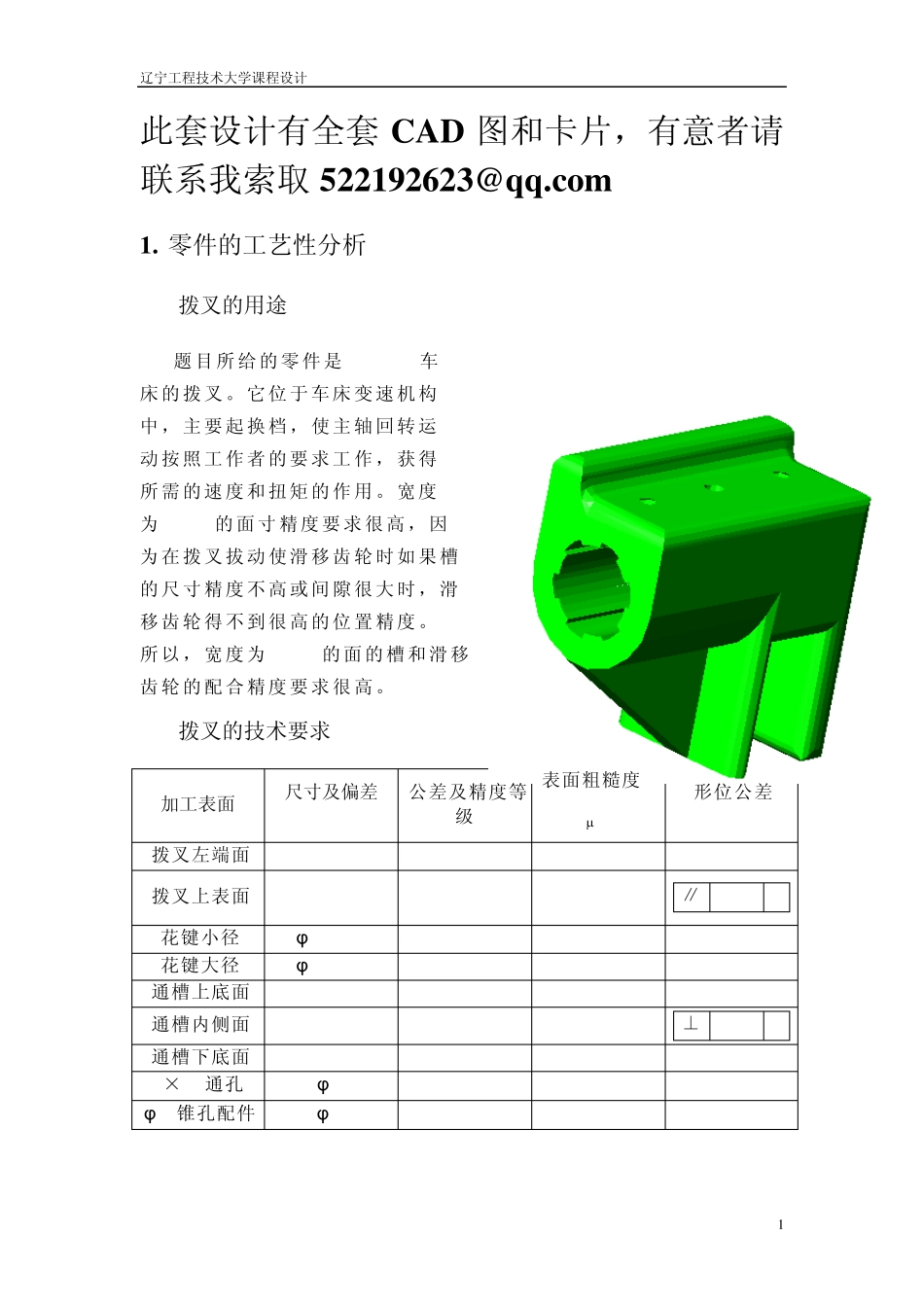

CA6140车床拨叉(831003)零件的机械加工工艺规程及2×M8孔工艺装备设计_第1页
1/12

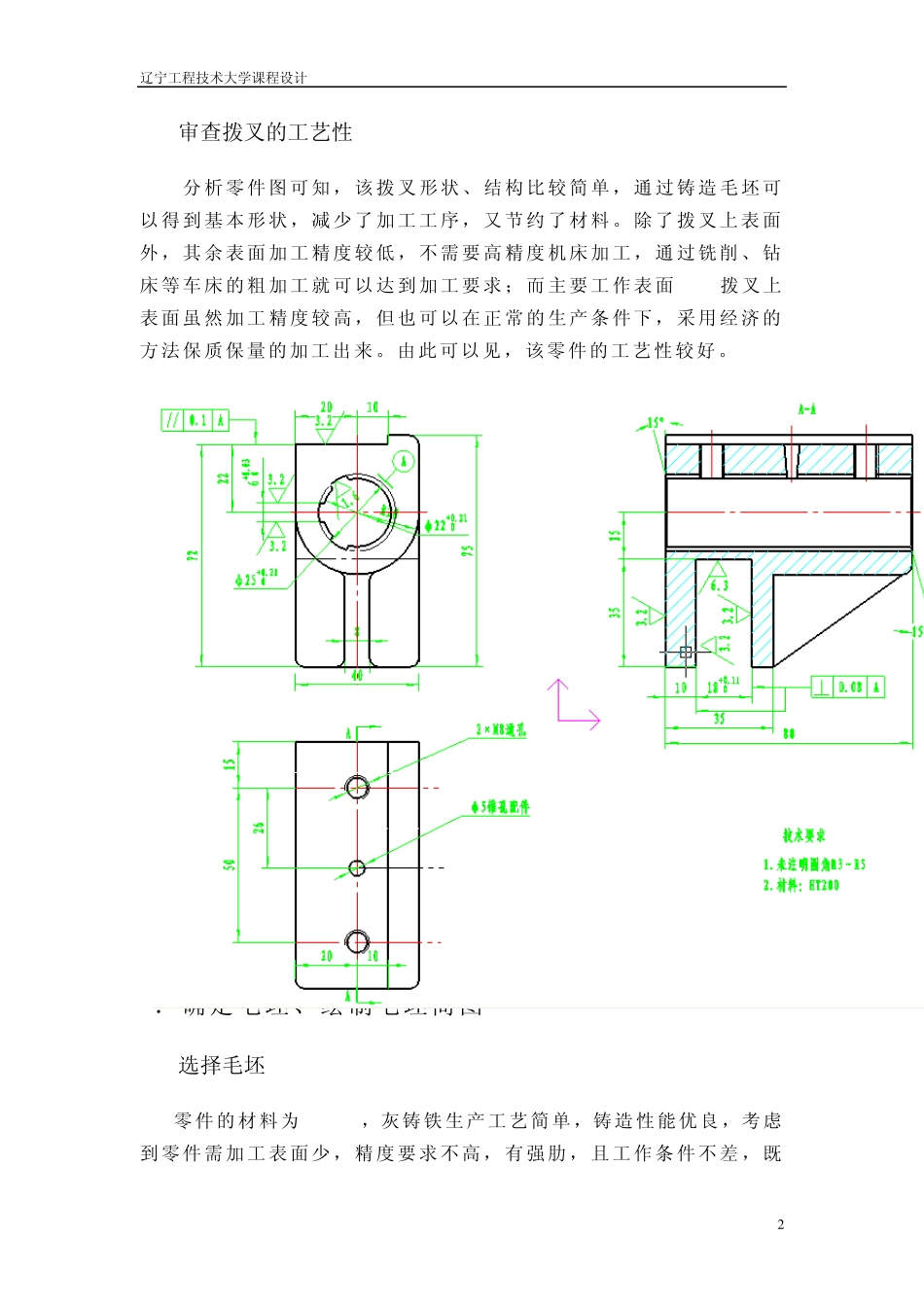

CA6140车床拨叉(831003)零件的机械加工工艺规程及2×M8孔工艺装备设计_第2页
2/12

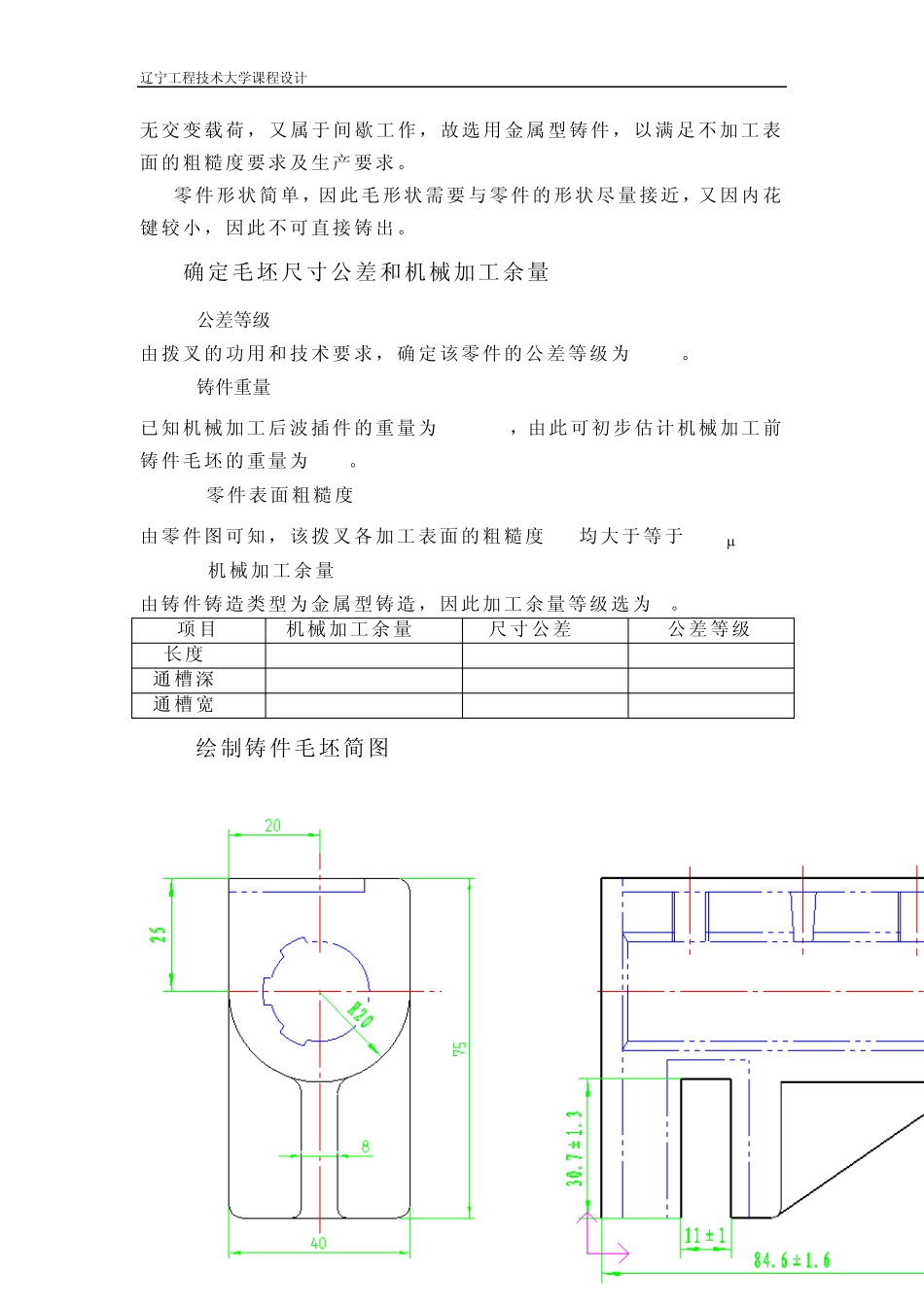

CA6140车床拨叉(831003)零件的机械加工工艺规程及2×M8孔工艺装备设计_第3页
3/12
辽宁工程技术大学课程设计 1 此套设计有全套 CAD 图和卡片,有意者请联系我索取 522192623@qq.com 1. 零件的工艺性分析 1.1拨叉的用途 题目所 给的零 件 是 CA6140车 床的拨 叉。它位 于车 床 变速 机构 中,主 要起换档 ,使 主 轴回 转运 动按照 工作者的 要求 工 作, 获得 所需的 速度和扭 矩的 作 用。 宽度 为 30mm的面寸 精度 要求 很 高, 因 为在拨 叉拔动使 滑移 齿 轮时 如果 槽 的尺寸 精度不高 或间 隙 很大 时, 滑 移齿轮 得不到很 高的 位 置精 度。 所以, 宽度为 30mm的 面 的槽 和滑 移 齿轮的 配合精度 要求 很 高。 1.2拨叉的技术要求 加工表面 尺寸及偏差 mm 公差及精度等级 表面粗糙度Ra  m 形位公差 mm 拨叉左端面 80 3.2 拨叉上表面 30 3.2 ∥ 0.10 A 花键小径 φ 22+00 . 0 2 1 IT7 花键大径 φ 25+00 . 0 2 1 IT7 1.6 通槽上底面 35 6.3 通槽内侧面 18+00 . 1 1 3.2 ⊥ 0.08 A 通槽下底面 35 2×M8通孔 φ 8 φ 5锥孔配件 φ 5 辽宁工程技术大学课程设计 2 1.3审查拨叉的工艺性 分析零件图可知,该拨叉形状、 结构比 较简 单,通 过铸造 毛坯可以 得到 基本形状,减 少了 加工工序,又 节约 了材料 。除了 拨叉上表面外 ,其 余表面 加工精 度较 低,不 需要高 精度 机床加 工,通 过铣 削、钻床 等车 床的粗 加工就 可以 达到加 工要求 ;而 主要工作表面 ----拨叉上表 面虽 然加工精度较 高,但也可以在正 常的生产条 件下,采用 经济的方法保 质保量的加工出 来。 由此 可以见 ,该零件的工艺性较 好。 2.确定毛坯、绘制毛坯简图 2.1选择毛坯 零件的材料 为 HT200,灰铸铁生产工艺简单,铸造性能优良,考 虑到 零件需加工表面少 ,精 度要求 不高,有强 肋,且 工作条 件不 差 ,既辽宁工程技术大学课程设计 3 无交变载荷,又属于间歇工作,故选用金属型铸件,以满足不加工表面的粗糙度要求及生产要求。 零件形状简单,因此毛形状需要与零件的形状尽量接近,又因内花键较小 ,因此不可直 接 铸出 。 2.2确定毛坯尺寸公差和机械加工余量 2.1.1 公差等级 由拨叉 的功用和 技术要求,确定 该 零件的公 差 等 级为 IT10。 2.2.2 铸件重量 已知机 械加工后 波插 件的重 量为 0....
