Cadence、Allegro技巧—董磊

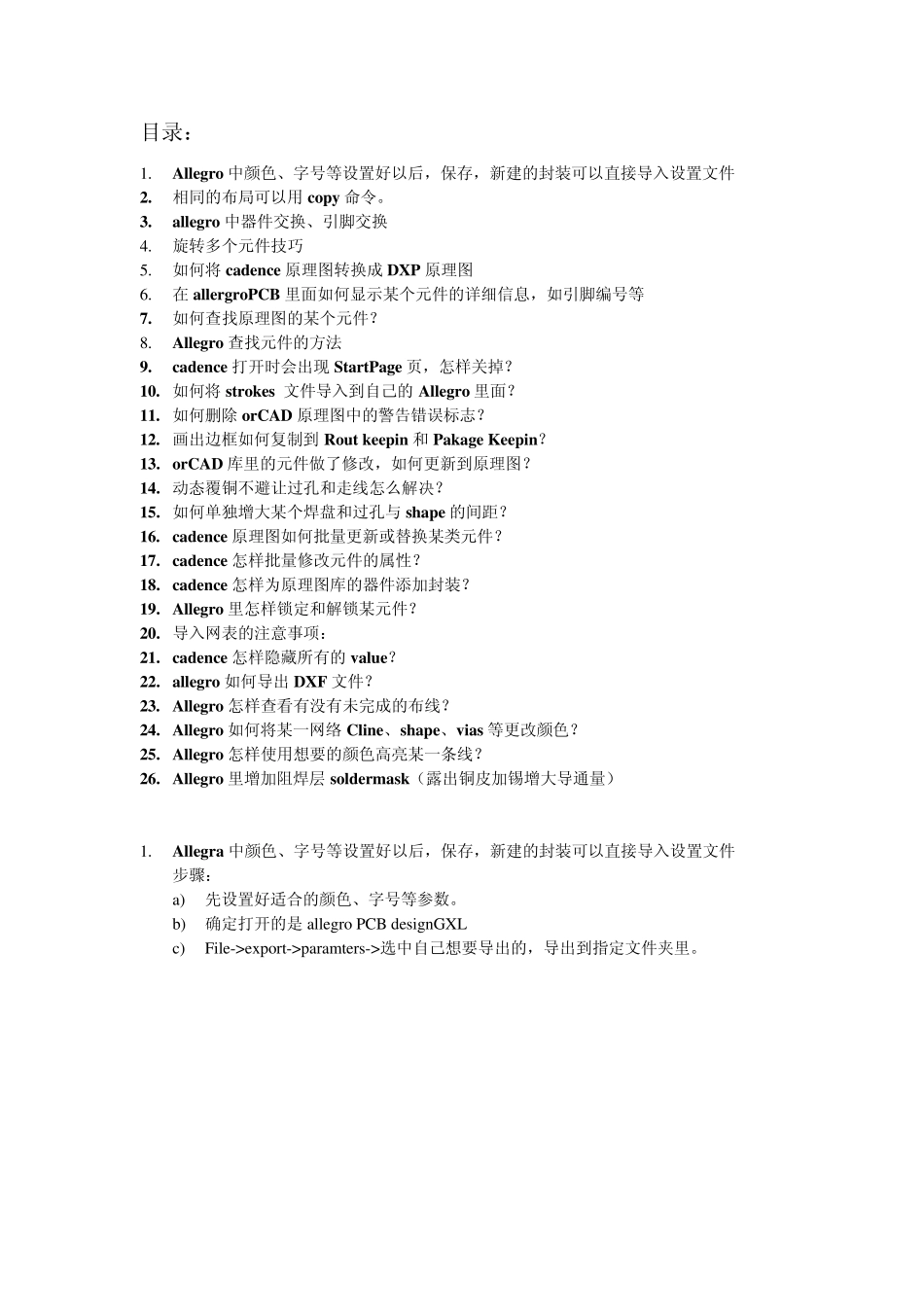

Cadence、Allegro技巧—董磊_第1页
1/16

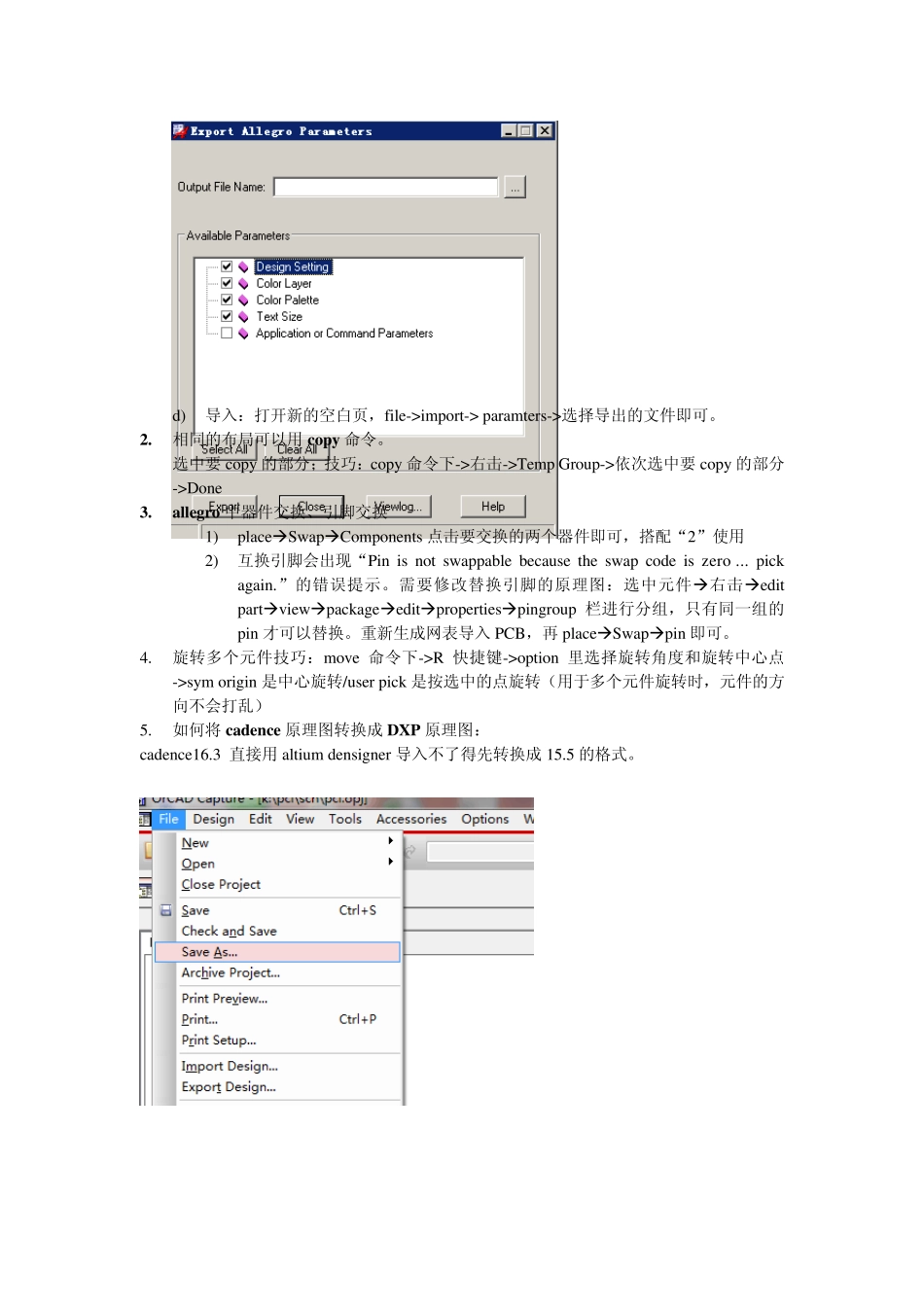

Cadence、Allegro技巧—董磊_第2页
2/16

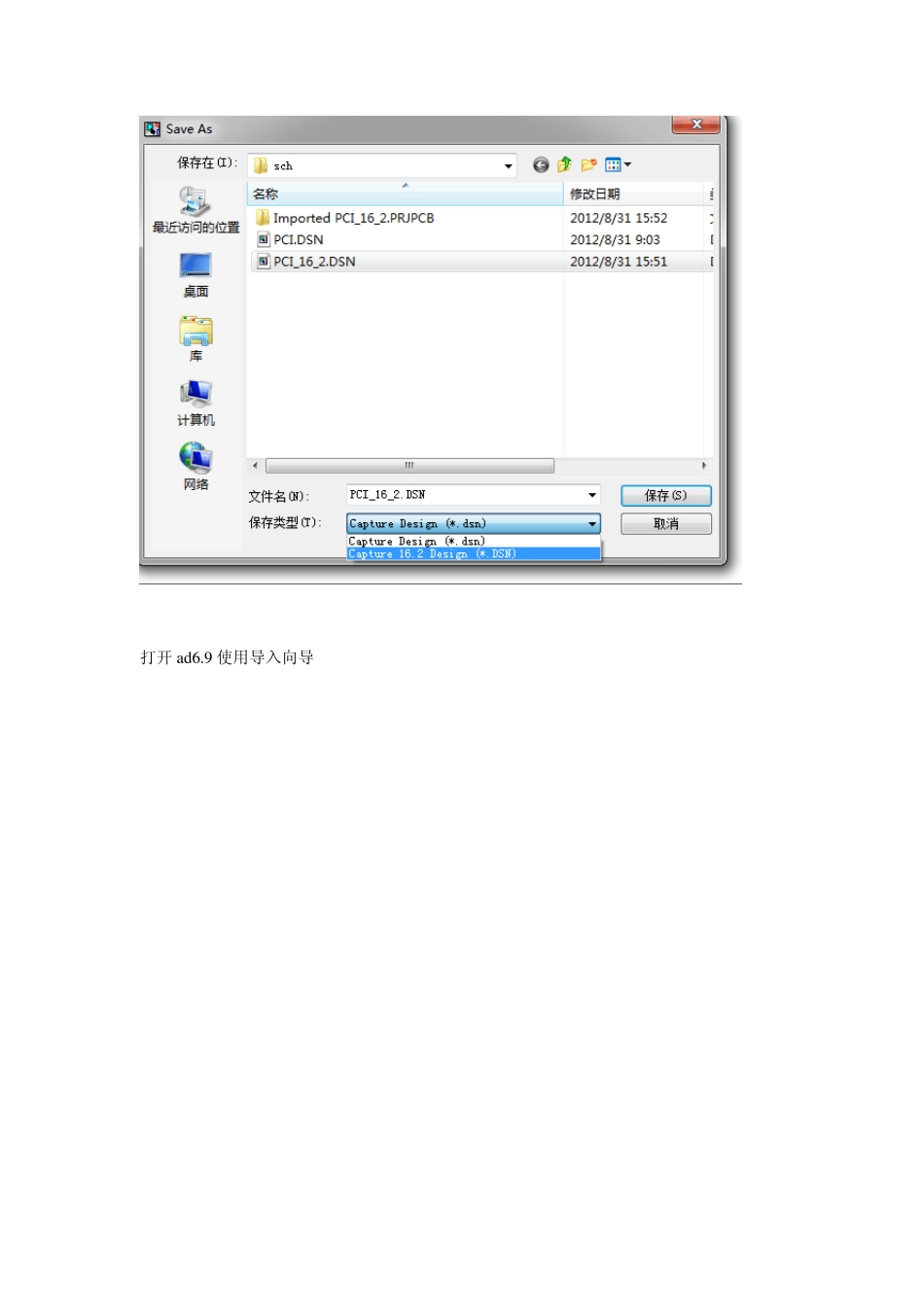

Cadence、Allegro技巧—董磊_第3页
3/16
目录: 1. Allegro 中颜色、字号等设置好以后,保存,新建的封装可以直接导入设置文件 2. 相同的布局可以用 copy 命令。 3. allegro 中器件交换、引脚交换 4. 旋转多个元件技巧 5. 如何将 cadence 原理图转换成 DXP 原理图 6. 在 allergroPCB 里面如何显示某个元件的详细信息,如引脚编号等 7. 如何查找原理图的某个元件? 8. Allegro 查找元件的方法 9. cadence 打开时会出现 StartPage 页,怎样关掉? 10. 如何将 strokes 文件导入到自己的 Allegro 里面? 11. 如何删除 orCAD 原理图中的警告错误标志? 12. 画出边框如何复制到 Rout keepin 和 Pakage Keepin? 13. orCAD 库里的元件做了修改,如何更新到原理图? 14. 动态覆铜不避让过孔和走线怎么解决? 15. 如何单独增大某个焊盘和过孔与 shape 的间距? 16. cadence 原理图如何批量更新或替换某类元件? 17. cadence 怎样批量修改元件的属性? 18. cadence 怎样为原理图库的器件添加封装? 19. Allegro 里怎样锁定和解锁某元件? 20. 导入网表的注意事项: 21. cadence 怎样隐藏所有的 value? 22. allegro 如何导出 DXF 文件? 23. Allegro 怎样查看有没有未完成的布线? 24. Allegro 如何将某一网络 Cline、shape、vias 等更改颜色? 25. Allegro 怎样使用想要的颜色高亮某一条线? 26. Allegro 里增加阻焊层 soldermask(露出铜皮加锡增大导通量) 1. Allegra 中颜色、字号等设置好以后,保存,新建的封装可以直接导入设置文件 步骤: a) 先设置好适合的颜色、字号等参数。 b) 确定打开的是 allegro PCB designGXL c) File->ex port->paramters->选中自己想要导出的,导出到指定文件夹里。 d) 导入:打开新的空白页,file->import-> paramters->选择导出的文件即可。 2. 相同的布局可以用copy 命令。 选中要copy 的部分;技巧:copy 命令下->右击->Temp Group->依次选中要copy 的部分->Done 3. allegro 中器件交换、引脚交换 1) placeSwapComponents 点击要交换的两个器件即可,搭配“2”使用 2) 互换引脚会出现“Pin is not swappable because the swap code is zero ... pick again.”的错误提示。需要修改替换引脚的原理图:选中元件右击edit partviewpackageeditpropertiespingroup 栏进行分组,只有同一组的pi...
