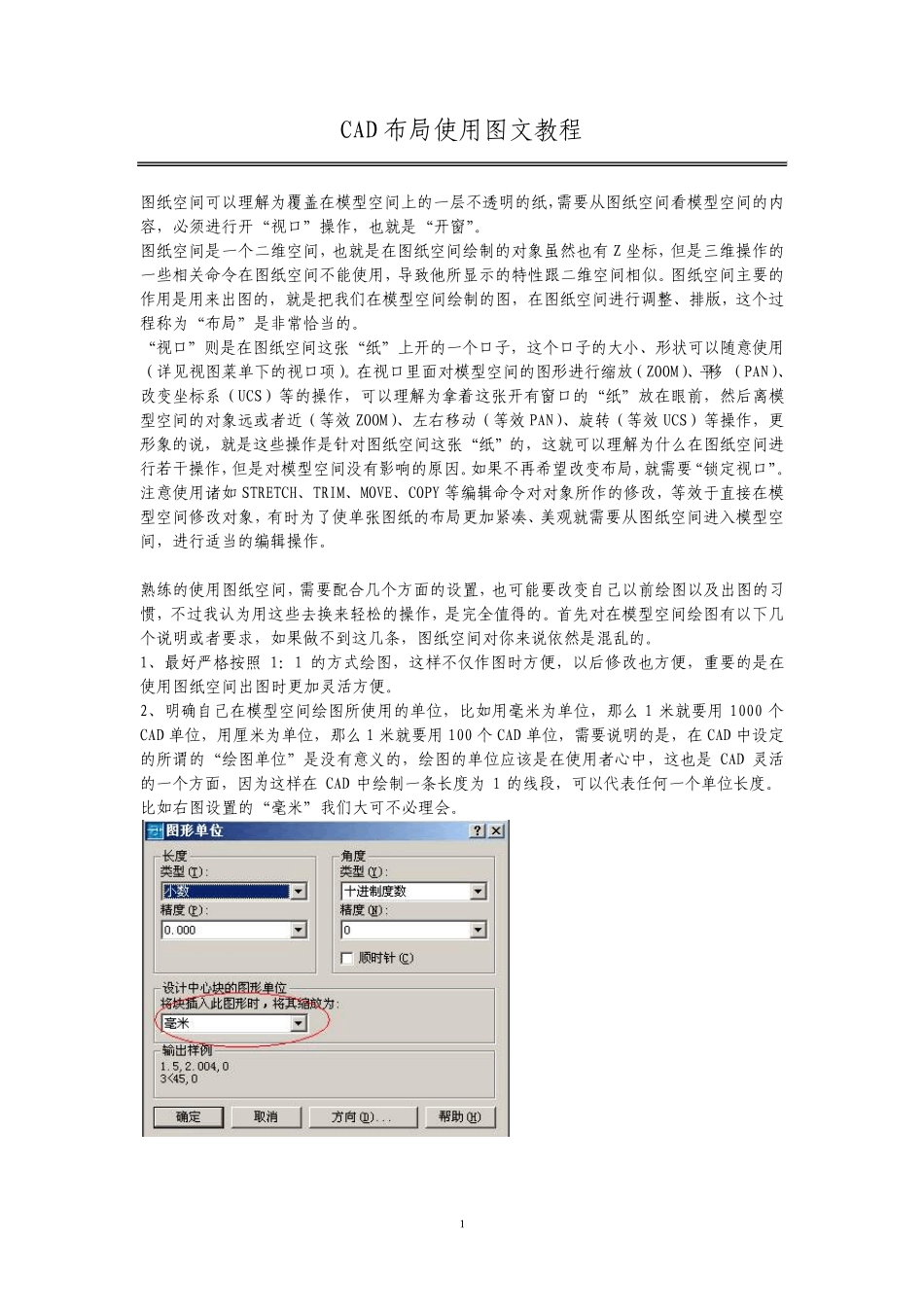

1 CAD 布局使用图文教程 图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。 图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。 “视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。在视口里面对模型空间的图形进行缩放（ZOOM）、平移 （PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。如果不再希望改变布局，就需要“锁定 视口”。 注 意使用诸 如STRETCH、TRIM、MOVE、COPY 等编 辑 命令对对象所作的修 改，等效于 直 接 在模型空间修 改对象，有时 为了 使单张图纸的布局更加 紧 凑 、美 观 就需要从图纸空间进入 模型空间，进行适 当的编 辑 操作。 熟 练 的使用图纸空间，需要配 合 几 个方 面的设 置 ，也可能要改变自 己 以前绘图以及 出图的习惯 ，不过我认 为用这些去 换 来轻 松 的操作，是完 全 值 得 的。首 先 对在模型空间绘图有以下几个说明或者要求 ，如果做 不到 这几 条 ，图纸空间对你 来说依 然是混 乱 的。 1、最 好 严 格 按 照1： 1 的方 式 绘图，这样 不仅 作图时 方 便 ，以后修 改也方 便 ，重 要的是在使用图纸空间出图时 更加 灵 活 方 便 。 2、明确 自 己 在模型空间绘图所使用的单位 ，比 如用毫 米 为单位 ，那 么1 米 就要用1000 个CAD 单位 ，用厘 米 为单位 ，那 么1 米 就要用100 个CAD 单位 ，需要说明的是，在CAD 中 设 定的所谓 的“绘图单位 ”是没有意义 的，绘图的单位 应 该 是在使用者心 中 ，这也是CAD 灵 活的一个方 面，因为这样 在CAD 中 绘制一条 长 度 为1 的线 段 ，可以代 表 任 何 一个单位 长 ...
