CAD中级绘图员考试试题

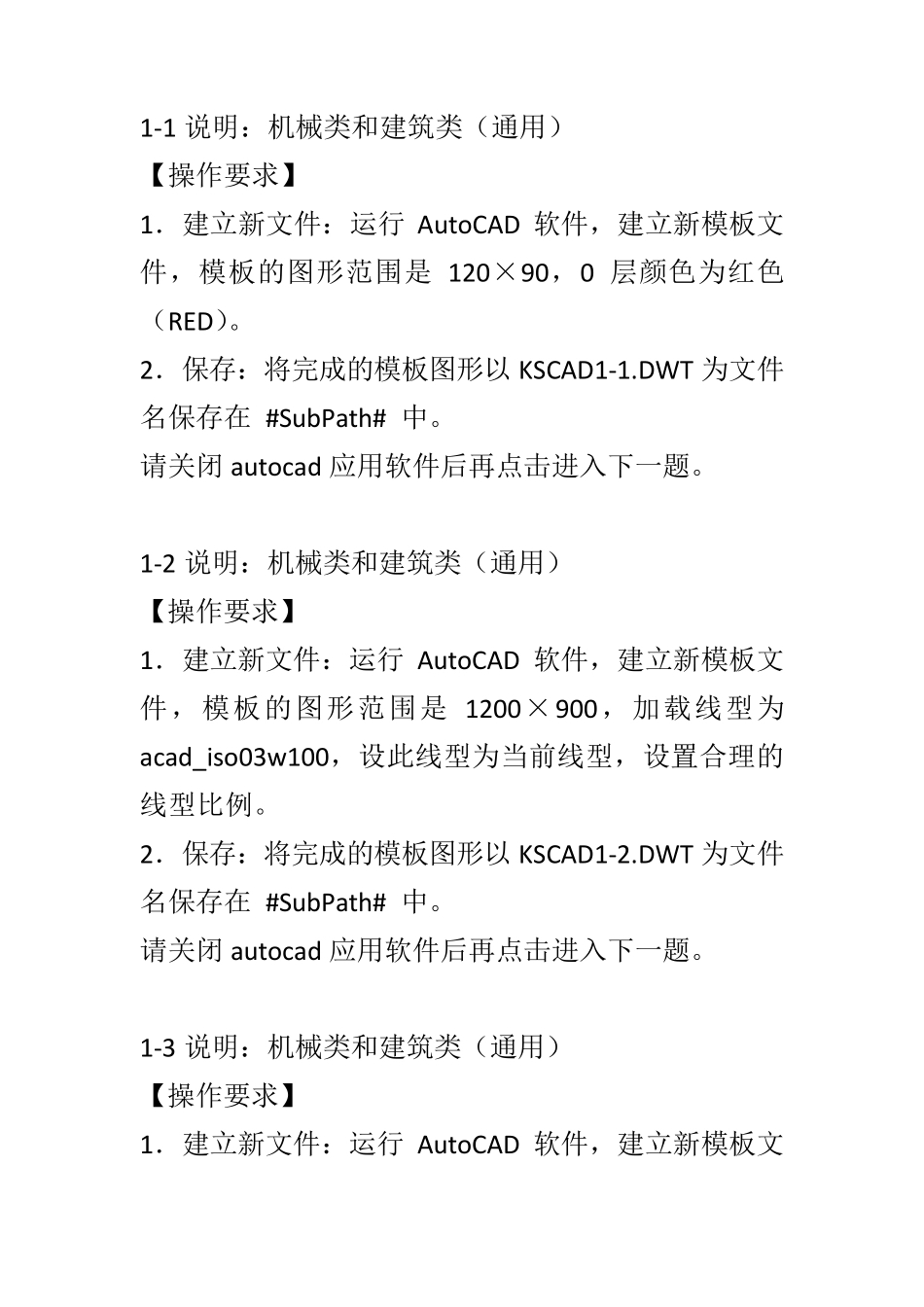

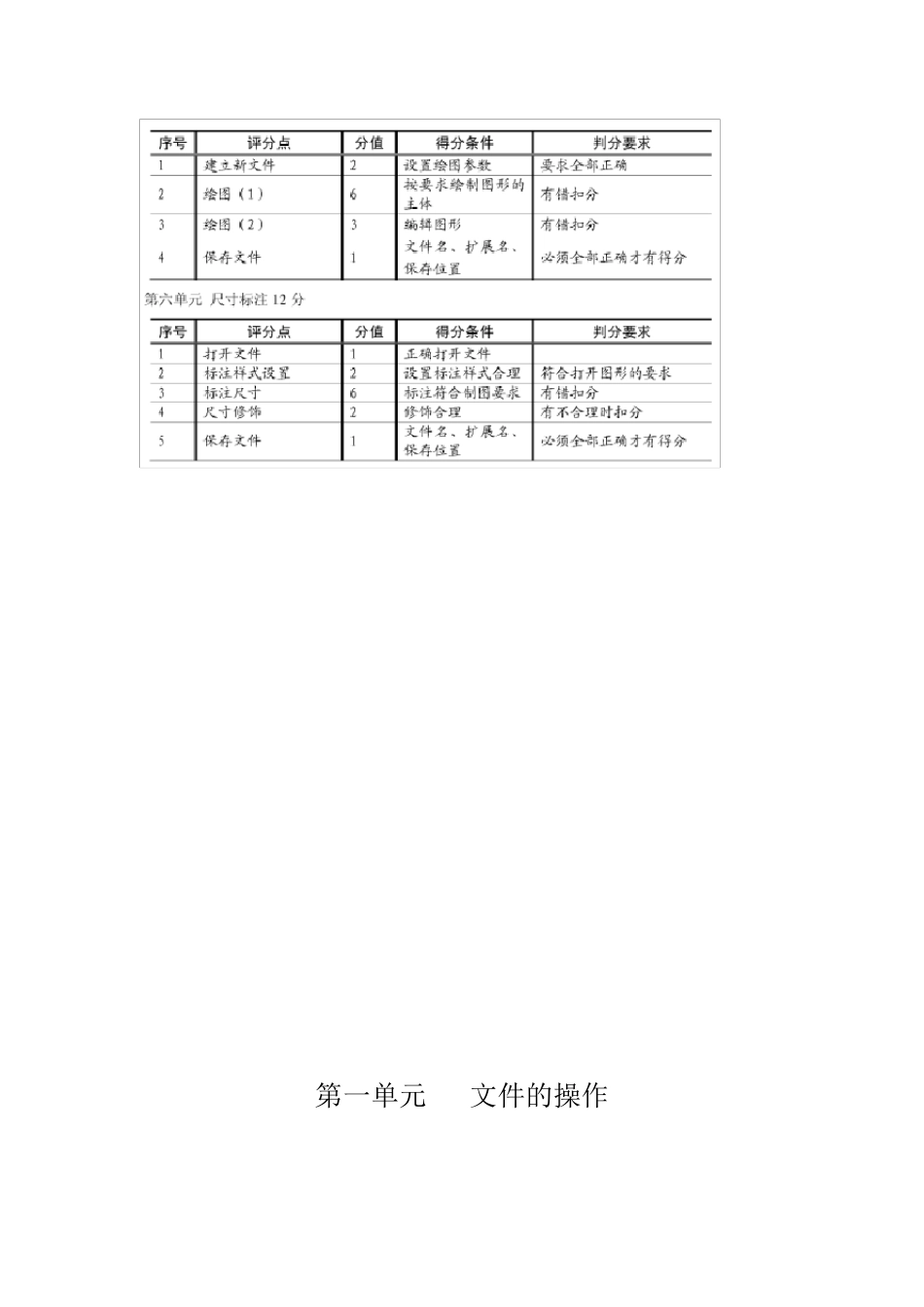

中级 CAD 绘图员考试标准试题 第一单元 文件的操作 1-1 说明：机械类和建筑类（通用） 【操作要求】 1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是120×90，0 层颜色为红色（RED）。 2．保存：将完成的模板图形以 KSCAD1-1.DWT 为文件名保存在 #SubPath# 中。 请关闭 autocad 应用软件后再点击进入下一题。 1-2 说明：机械类和建筑类（通用） 【操作要求】 1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w 100，设此线型为当前线型，设置合理的线型比例。 2．保存：将完成的模板图形以 KSCAD1-2.DWT 为文件名保存在 #SubPath# 中。 请关闭 autocad 应用软件后再点击进入下一题。 1-3 说明：机械类和建筑类（通用） 【操作要求】 1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为 100。 2．保存：将完成的模板图形以 KSCAD1-3.DWT 为文件名保存在 #Su bPath# 中。 请关闭 au tocad 应用软件后再点击进入下一题。 1-4 说明：机械类和建筑类（通用） 【操作要求】 1．建立新文件：运行 Au toCAD 软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为 100，并打开光标捕捉。 2．保存：将完成的模板图形以 KSCAD1-4.DWT 为文件名保存在 #Su bPath# 中。 请关闭 au tocad 应用软件后再点击进入下一题。 1-5 说明：机械类和建筑类（通用） 【操作要求】 1．建立新文件：运行 Au toCAD 软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后 3 位。 2．保存：将完成的模板图形以 KSCAD1-5.DWT 为文件名保存在 #Su bPath# 中。 请关闭au tocad 应用软件后再点击进入下一题。 1-9 说明：机械类和建筑类（通用） 【操作要求】 1．建立新文件：运行Au toCAD 软件，建立新模板文件，模板的图形范围是50×50，左下角为（0，0），长度单位和角度单位均采用十进制，精度为小数点后2 位，角度方向默认，栅格距离和光标移动间距为 1。 2．保存：将完成的模板图形以 KSCAD1-9.DWT 为文件名保存在 #Su bPath# 中。 请关闭au tocad 应用软件后再点击进入下一题。 1-10 说明：机械类和建筑类（通用） 【操作要求】 1．建立新文件：运行Au toCAD 软件...
