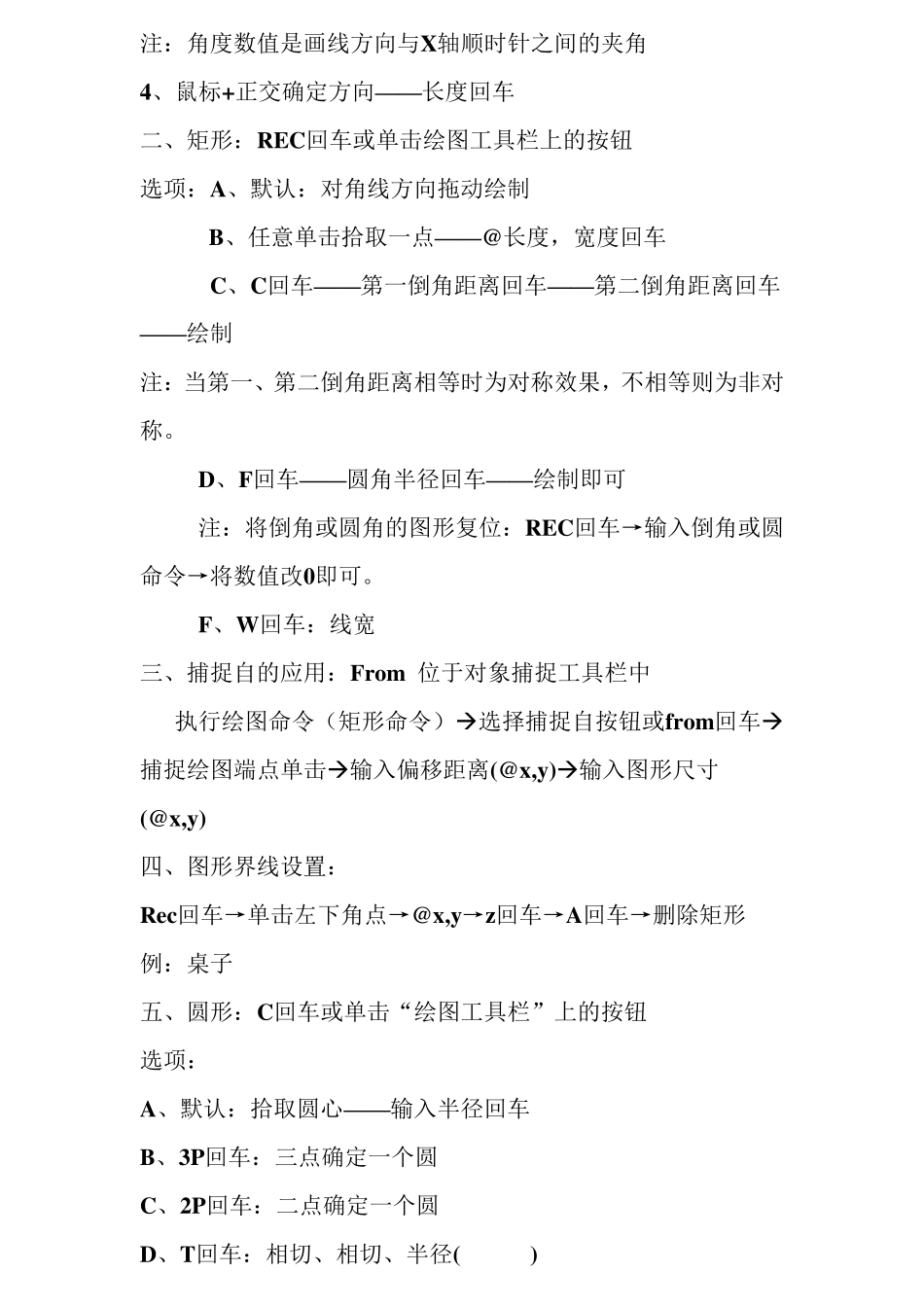

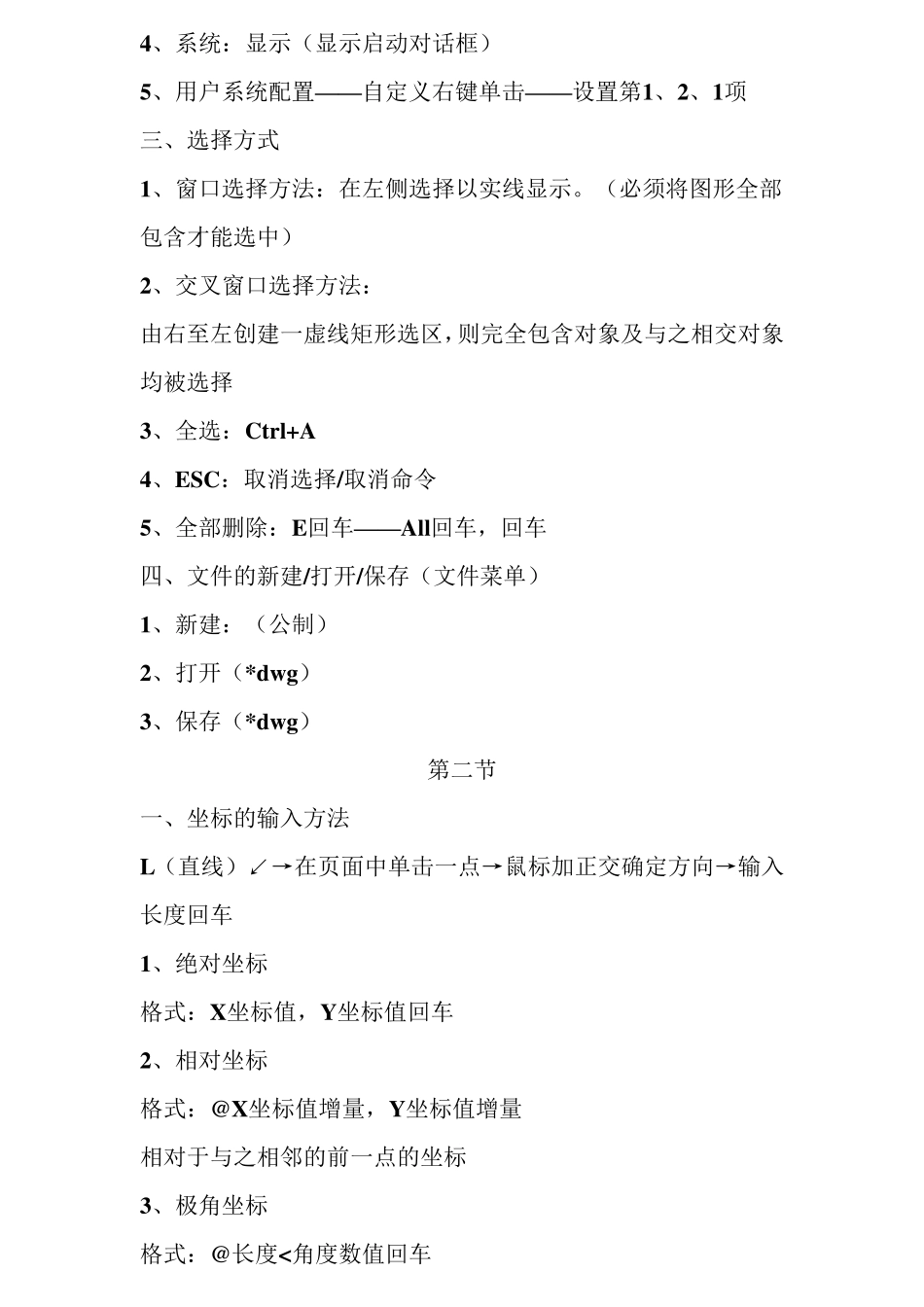

CAD第一节 一、界面组成 1、标题栏 2、菜单栏 3、工具栏（右击任意工具→在要显的工具中勾选对号） 4、绘图区（黑色） 5、命令窗口f2(打开) 6、状态栏 1）正交:F8 绘制水平垂直的线 2）对像捕捉：F3捕捉对象的某个点（主要用于精确绘声绘图） *设置：《1》右击对像捕捉按钮→设置/os 回车 〈2〉当执行命令时输入英文状态下的(’)再输入OS即可。 *在执行对象捕捉时必须执行命令。 （端点end、中点Mid、圆心cen、象限点qua、交点int、垂足per、切点tan、最近点nea） 3）对像追踪：F11执行绘图命令（圆）移动到追踪的基点（追踪点）向追踪方向移动光标，当出现虚线时输入追踪的距离输入图形尺寸。 *圆形：C回车→拾取圆心— — 输入半径回车 已知圆1半径100，圆2半径为50。从圆1水平方向的圆心到圆2水平方向的圆心为500。求圆2位置 二、鼠标设置 工具→选项（op回车） 1、显示：十字光标大小 2、选择：拾取框大小 3、打开和保存：另存为：2000 *dw g 4、系统：显示（显示启动对话框） 5、用户系统配置——自定义右键单击——设置第1、2、1项 三、选择方式 1、窗口选择方法：在左侧选择以实线显示。（必须将图形全部包含才能选中） 2、交叉窗口选择方法： 由右至左创建一虚线矩形选区，则完全包含对象及与之相交对象均被选择 3、全选：Ctrl+A 4、ESC：取消选择/取消命令 5、全部删除：E回车——All回车，回车 四、文件的新建/打开/保存（文件菜单） 1、新建：（公制） 2、打开（*dw g） 3、保存（*dw g） 第二节 一、坐标的输入方法 L（直线）↙→在页面中单击一点→鼠标加正交确定方向→输入长度回车 1、绝对坐标 格式：X坐标值，Y坐标值回车 2、相对坐标 格式：@X坐标值增量，Y坐标值增量 相对于与之相邻的前一点的坐标 3、极角坐标 格式：@长度<角度数值回车 注：角度数值是画线方向与X轴顺时针之间的夹角 4、鼠标+正交确定方向——长度回车 二、矩形：REC回车或单击绘图工具栏上的按钮 选项：A、默认：对角线方向拖动绘制 B、任意单击拾取一点——@长度，宽度回车 C、C回车——第一倒角距离回车——第二倒角距离回车——绘制 注：当第一、第二倒角距离相等时为对称效果，不相等则为非对称。 D、F回车——圆角半径回车——绘制即可 注：将倒角或圆角的图形复位：REC回车→输入倒角或圆命令→将数值改0即可。 F、W回车：线宽 三、捕捉自的应用：From 位于对象捕捉工具栏中 ...
