CAD制图标准

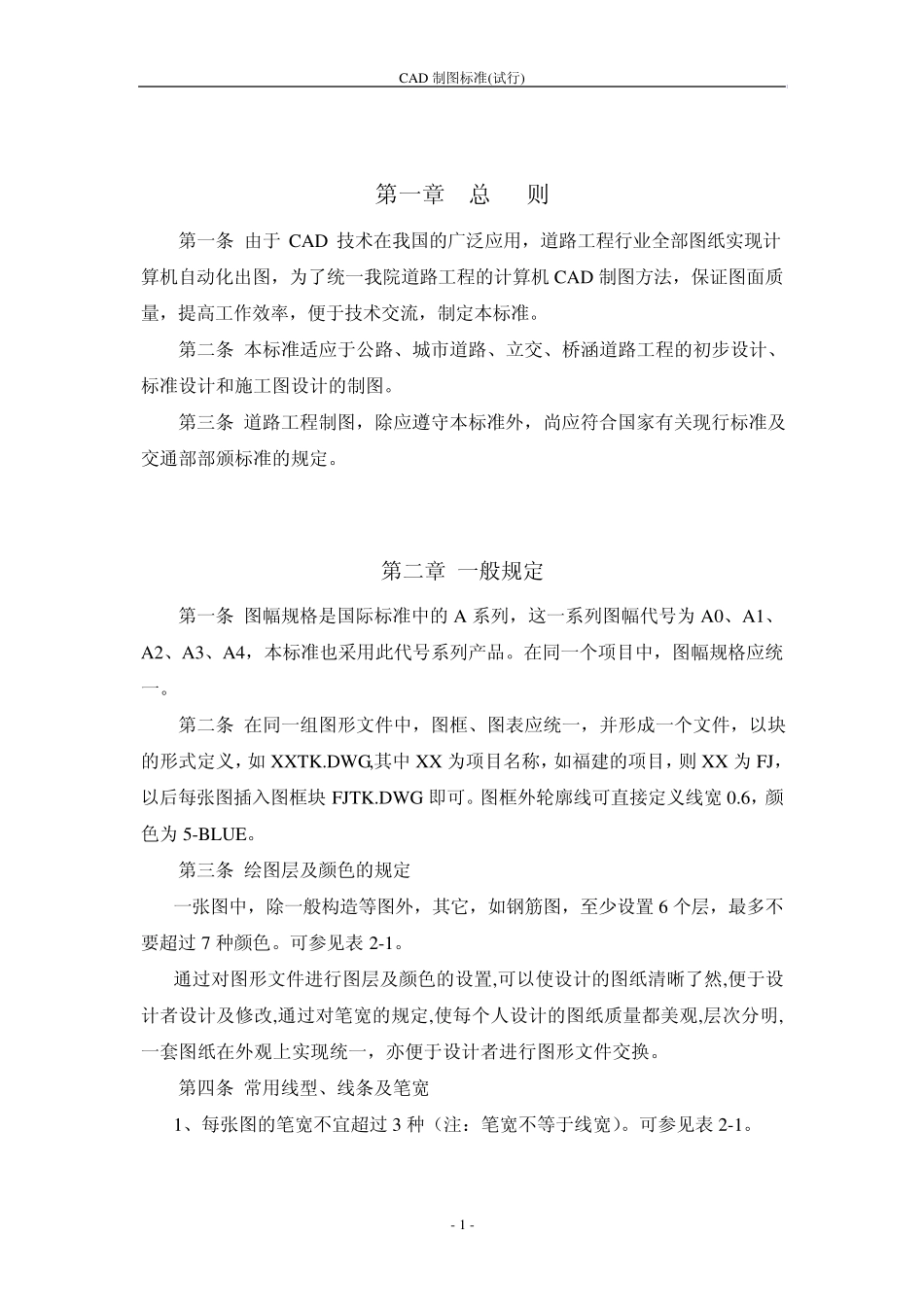

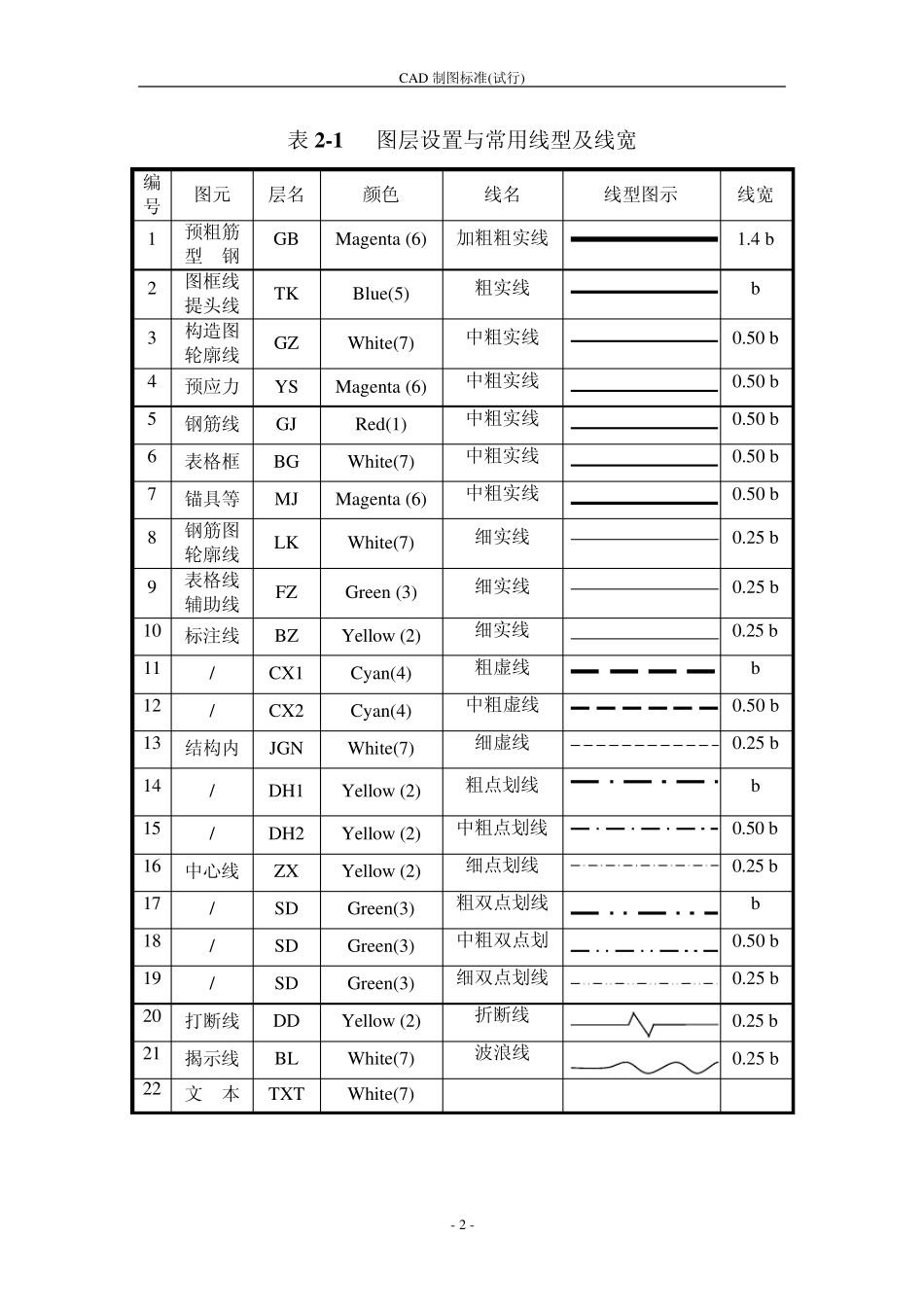

C A D 制图标准 (试行) 中交第一公路勘察设计研究院有限公司 科技成果产业化研究与管理中心 2009.3.11 CAD 制图标准(试行) - 1 - 第一章 总 则 第一条 由于CAD 技术在我国的广泛应用，道路工程行业全部图纸实现计算机自动化出图，为了统一我院道路工程的计算机CAD 制图方法，保证图面质量，提高工作效率，便于技术交流，制定本标准。 第二条 本标准适应于公路、城市道路、立交、桥涵道路工程的初步设计、标准设计和施工图设计的制图。 第三条 道路工程制图，除应遵守本标准外，尚应符合国家有关现行标准及交通部部颁标准的规定。 第二章 一般规定 第一条 图幅规格是国际标准中的A 系列，这一系列图幅代号为A0、A1、A2、A3、A4，本标准也采用此代号系列产品。在同一个项目中，图幅规格应统一。 第二条 在同一组图形文件中，图框、图表应统一，并形成一个文件，以块的形式定义，如 XXTK.DWG,其中 XX为项目名称，如福建的项目，则XX为FJ，以后每张图插入图框块 FJTK.DWG 即可。图框外轮廓线可直接定义线宽 0.6，颜色为5-BLUE。 第三条 绘图层及颜色的规定 一张图中，除一般构造等图外，其它，如钢筋图，至少设置 6 个层，最多不要超过 7 种颜色。可参见表 2-1。 通过对图形文件进行图层及颜色的设置,可以使设计的图纸清晰了然,便于设计者设计及修改,通过对笔宽的规定,使每个人设计的图纸质量都美观,层次分明,一套图纸在外观上实现统一，亦便于设计者进行图形文件交换。 第四条 常用线型、线条及笔宽 1、每张图的笔宽不宜超过 3 种（注：笔宽不等于线宽）。可参见表 2-1。 CAD 制图标准(试行) - 2 - 表2 -1 图层设置与常用线型及线宽 编号 图元 层名 颜色 线名 线型图示 线宽 1 预粗筋型 钢 GB Magenta (6) 加粗粗实线 1.4 b 2 图框线提头线 TK Blue(5) 粗实线 b 3 构造图轮廓线 GZ White(7) 中粗实线 0.50 b 4 预应力 YS Magenta (6) 中粗实线 0.50 b 5 钢筋线 GJ Red(1) 中粗实线 0.50 b 6 表格框 BG White(7) 中粗实线 0.50 b 7 锚具等 MJ Magenta (6) 中粗实线 0.50 b 8 钢筋图轮廓线 LK White(7) 细实线 0.25 b 9 表格线 辅助线 FZ Green (3) 细实线 0.25 b 10 标注线 BZ Yellow (2) 细实线 0.25 b 11 / CX1 Cyan(4) 粗虚线 b 12 / CX2 Cyan(4) 中粗虚线 0.50 b 13 结构内 JGN ...
