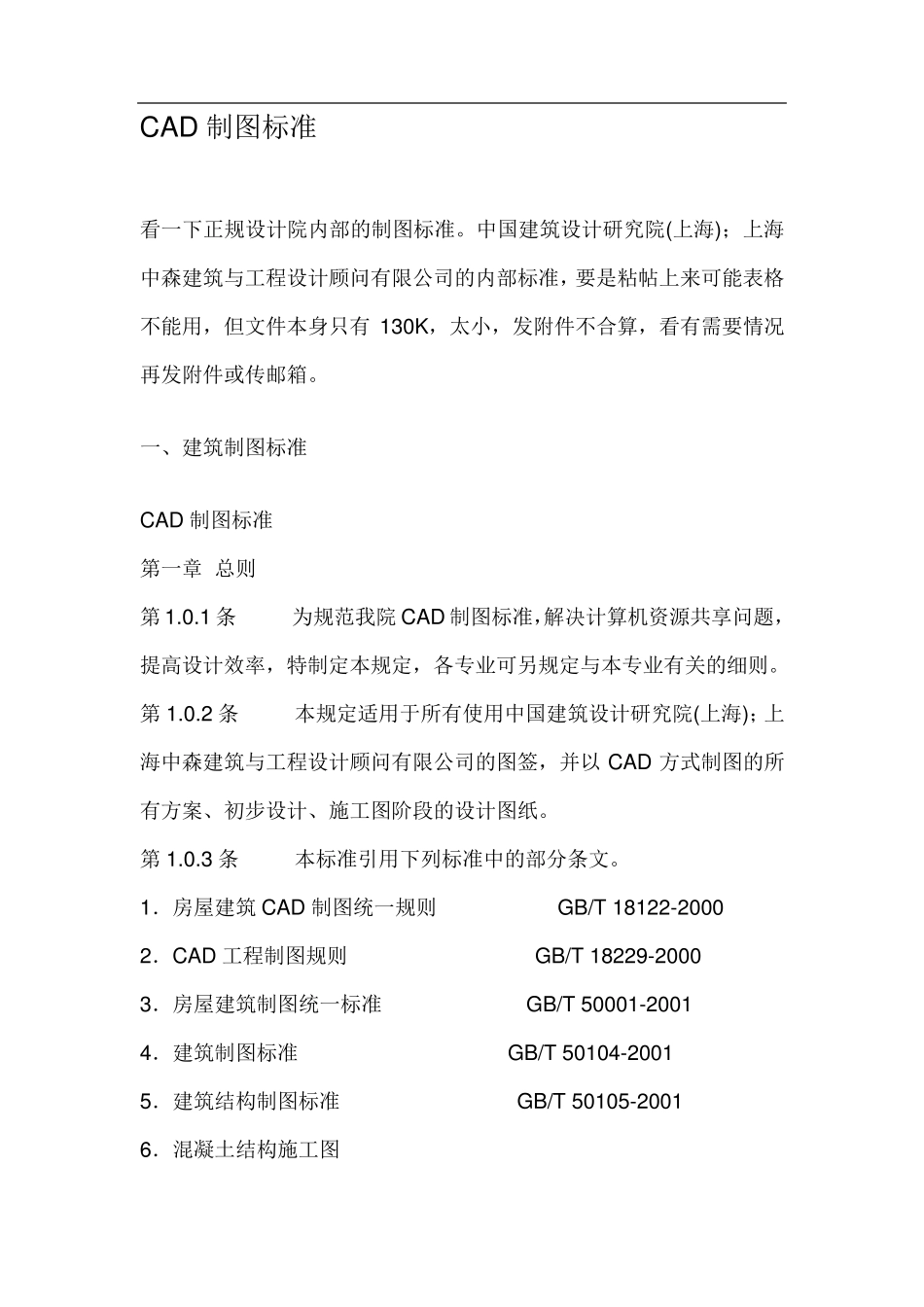

CAD制图标准与规范

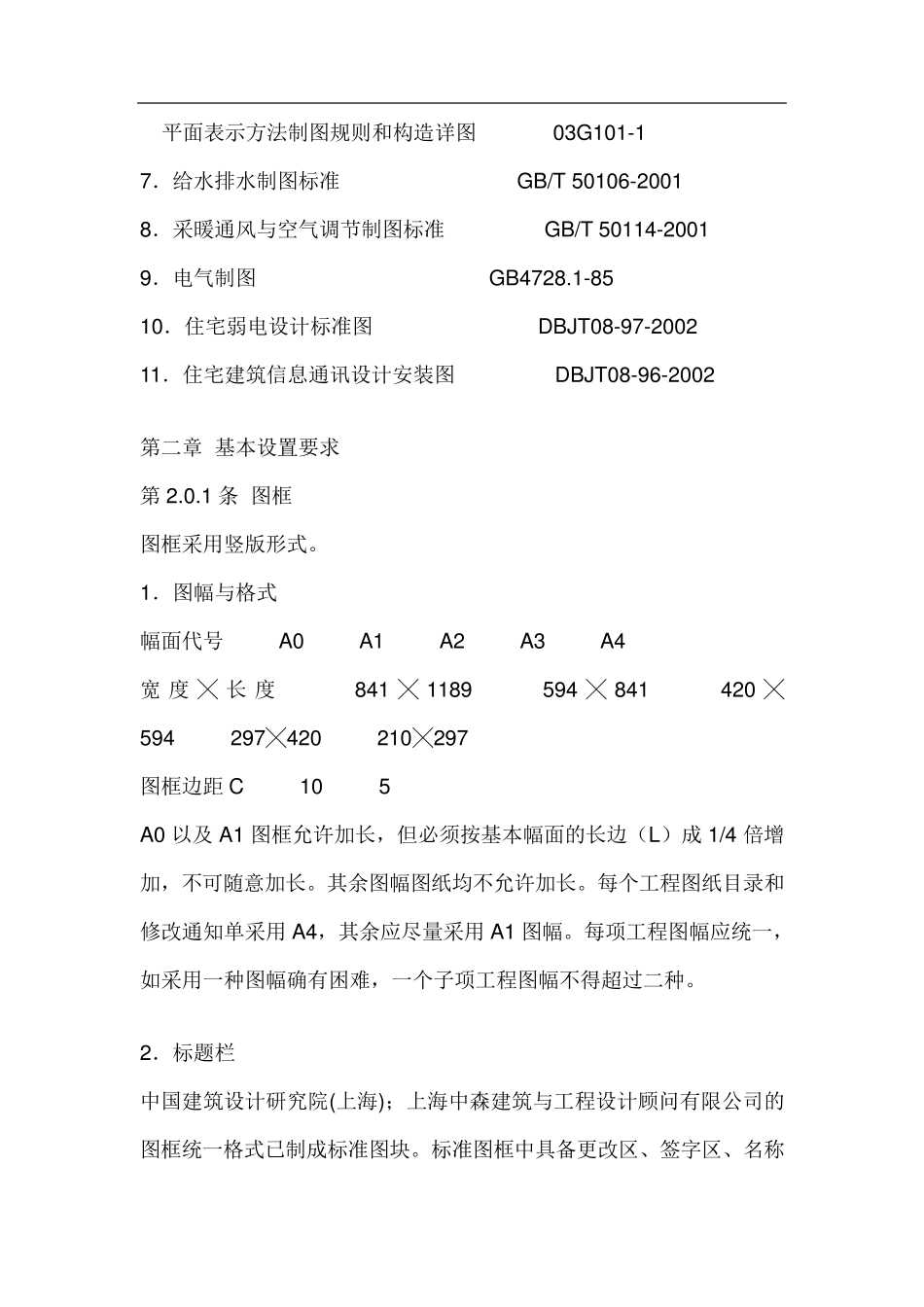

CAD 制图标准 看一下正规设计院内部的制图标准。中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准，要是粘帖上来可能表格不能用，但文件本身只有130K，太小，发附件不合算，看有需要情况再发附件或传邮箱。 一、建筑制图标准 CAD 制图标准 第一章 总则 第 1.0.1 条 为规范我院CAD 制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。 第 1.0.2 条 本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以 CAD 方式制图的所有方案、初步设计、施工图阶段的设计图纸。 第 1.0.3 条 本标准引用下列标准中的部分条文。 1．房屋建筑CAD 制图统一规则 GB/T 18122-2000 2．CAD 工程制图规则 GB/T 18229-2000 3．房屋建筑制图统一标准 GB/T 50001-2001 4．建筑制图标准 GB/T 50104-2001 5．建筑结构制图标准 GB/T 50105-2001 6．混凝土结构施工图 平面表示方法制图规则和构造详图 03G101-1 7．给水排水制图标准 GB/T 50106-2001 8．采暖通风与空气调节制图标准 GB/T 50114-2001 9．电气制图 GB4728.1-85 10．住宅弱电设计标准图 DBJT08-97-2002 11．住宅建筑信息通讯设计安装图 DBJT08-96-2002 第二章 基本设置要求 第2.0.1 条 图框 图框采用竖版形式。 1．图幅与格式 幅面代号 A0 A1 A2 A3 A4 宽度╳ 长 度 841 ╳ 1189 594 ╳ 841 420 ╳594 297╳420 210╳297 图框边距 C 10 5 A0 以及 A1 图框允许加长，但必须按基本幅面的长边（L）成 1/4 倍增加，不可随意加长。其余图幅图纸均不允许加长。每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1 图幅。每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。 2．标题栏 中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。标准图框中具备更改区、签字区、名称 及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。 3．文件名 各专业图纸文件名应设“专业代码图纸流水号”引导。编号从 01，02，03至 n，修改次数从 A，Ｂ，C 至 Z。 专业名称 初步设计图纸专业代码 施工图图纸专业代码 修改图纸专业代码 建筑 J-01~n JS-01~n JS-01~n-A~Z 结构 G-01~n GS-01~n GS-01~n-A~Z 给排...
