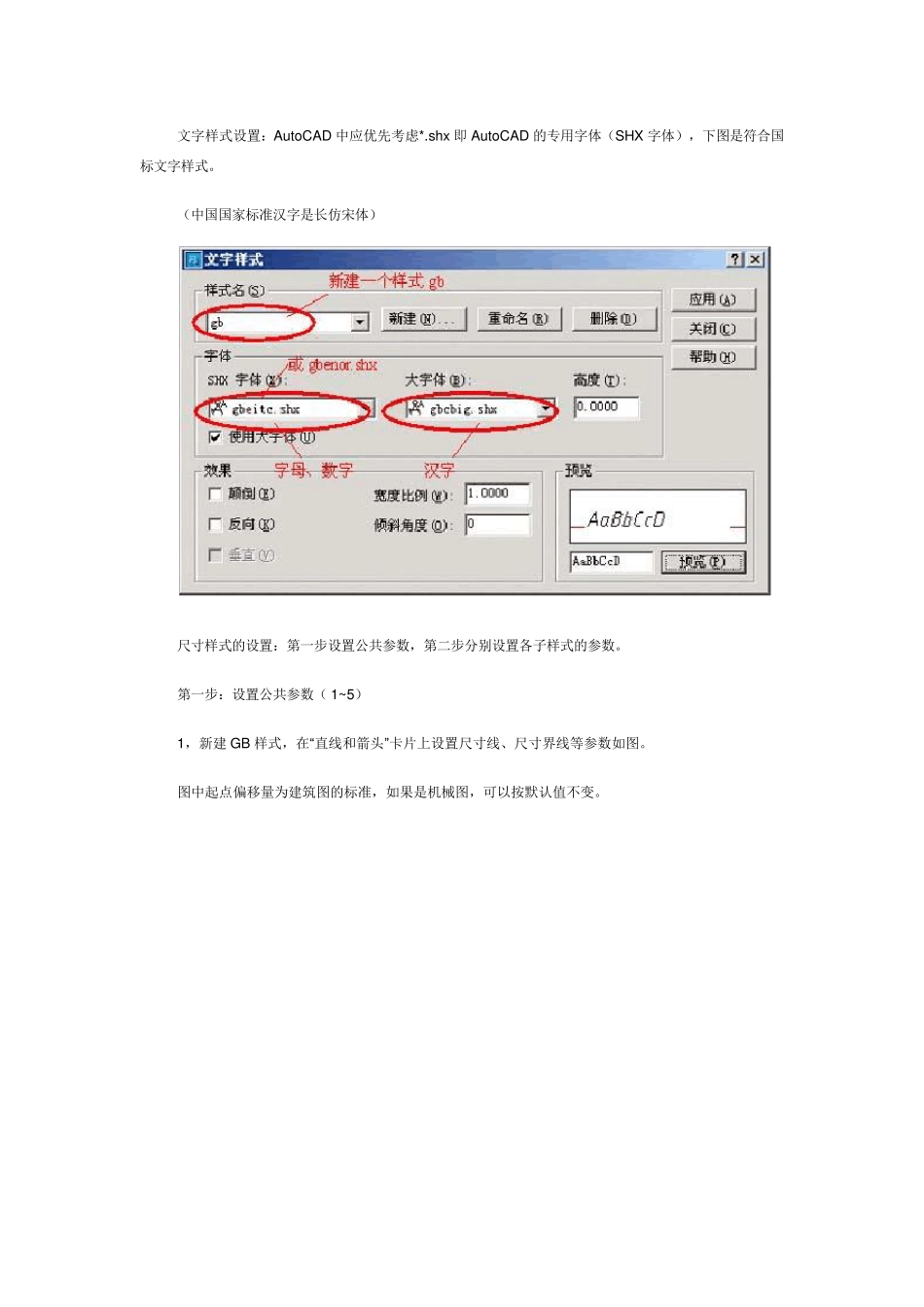

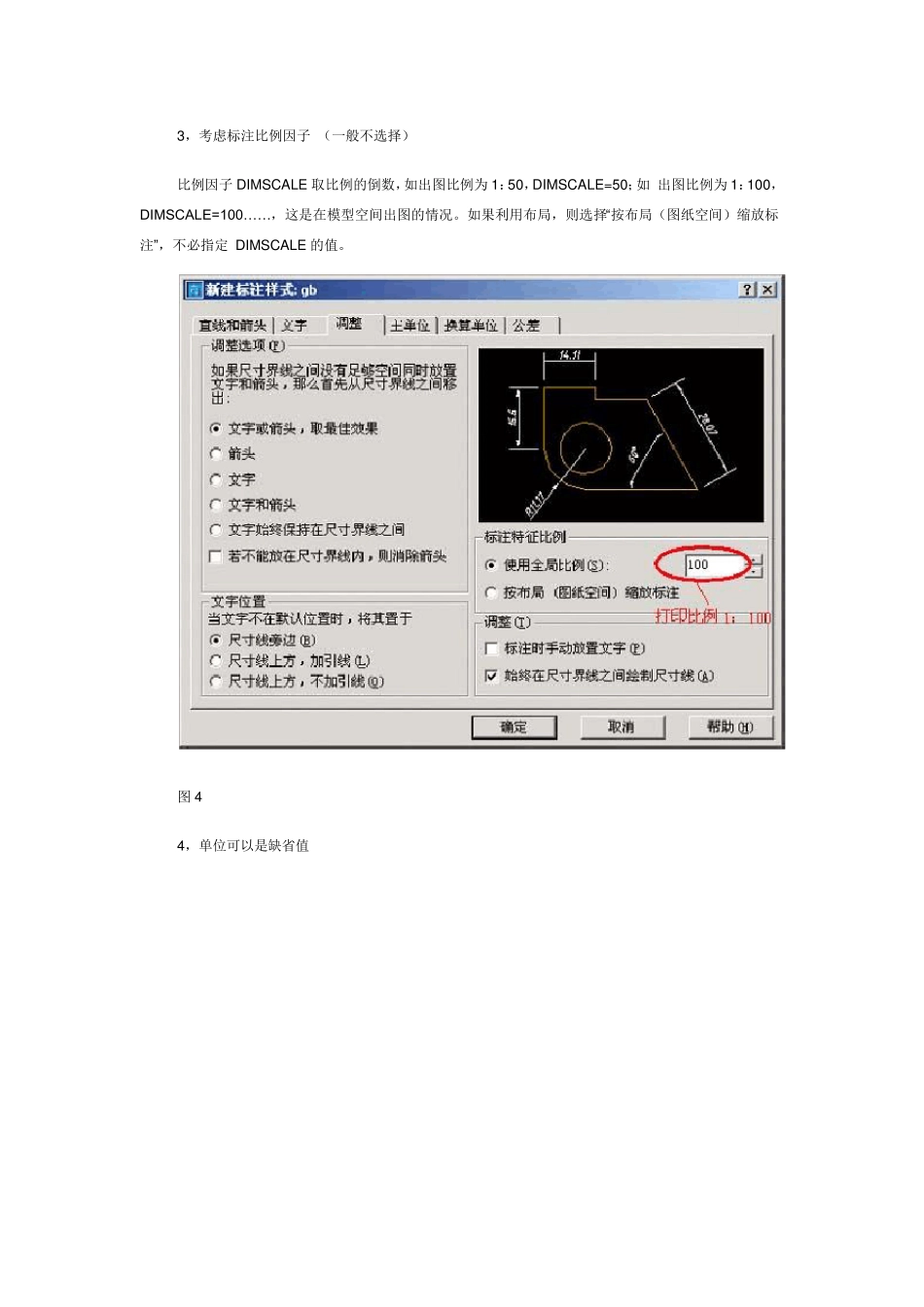

文字样式设置：AutoCAD 中应优先考虑*.shx 即AutoCAD 的专用字体（SHX 字体），下图是符合国标文字样式。 （中国国家标准汉字是长仿宋体） 尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。 第一步：设置公共参数（1~5） 1，新建GB 样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。 图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。 2 ，选择尺寸文字样式 3，考虑标注比例因子 （一般不选择） 比例因子DIMSCALE 取比例的倒数，如出图比例为1：50，DIMSCALE=50；如 出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定 DIMSCALE 的值。 图4 4，单位可以是缺省值 5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb 样式。 图6 第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注 6，设置线性尺性标子样式 （机械类图纸不需 要设置线性尺寸标注样式） 紧接5 继续“新建”，在“用于”下选择“线性标注”。 7，点击“继续”，为线性标注设置参数。 对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。此处的值为斜线的水平投 影长度，国标要求斜线长 2~3mm。 其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。 8，点击确定，看到 gb 样式下的线性标注子样式。 9 ，设置直径标注子样式。 紧接 8 继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。先 将文字对齐方式选为“ISO 标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。 1 0 ，对直径标注的文字及箭头位置作调整。 1 1 ，点击“确定”完成g b 样式下的直径标注子样式。 1 2 ，半径标注子样式与直径标注的设置完全相同。 注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。半径标注子样式与直径标注的设置完全相 同。 13, 设置角度标注子样式。 角度标注国标要求文字水平注写。 14，OK，符合国标的尺寸标主样式设置完毕，将 gb样式置为当前样式即大功告成。 是不是有些麻烦，没关系，将设置好的样式保存与自己的样图中。 以下是文字详解： 以下介绍标注样式修改的各选项卡： 一、线和箭头： 标注样式分为三个部分，即标注线、延伸线及标注文本。这三个部分都可以分别...
