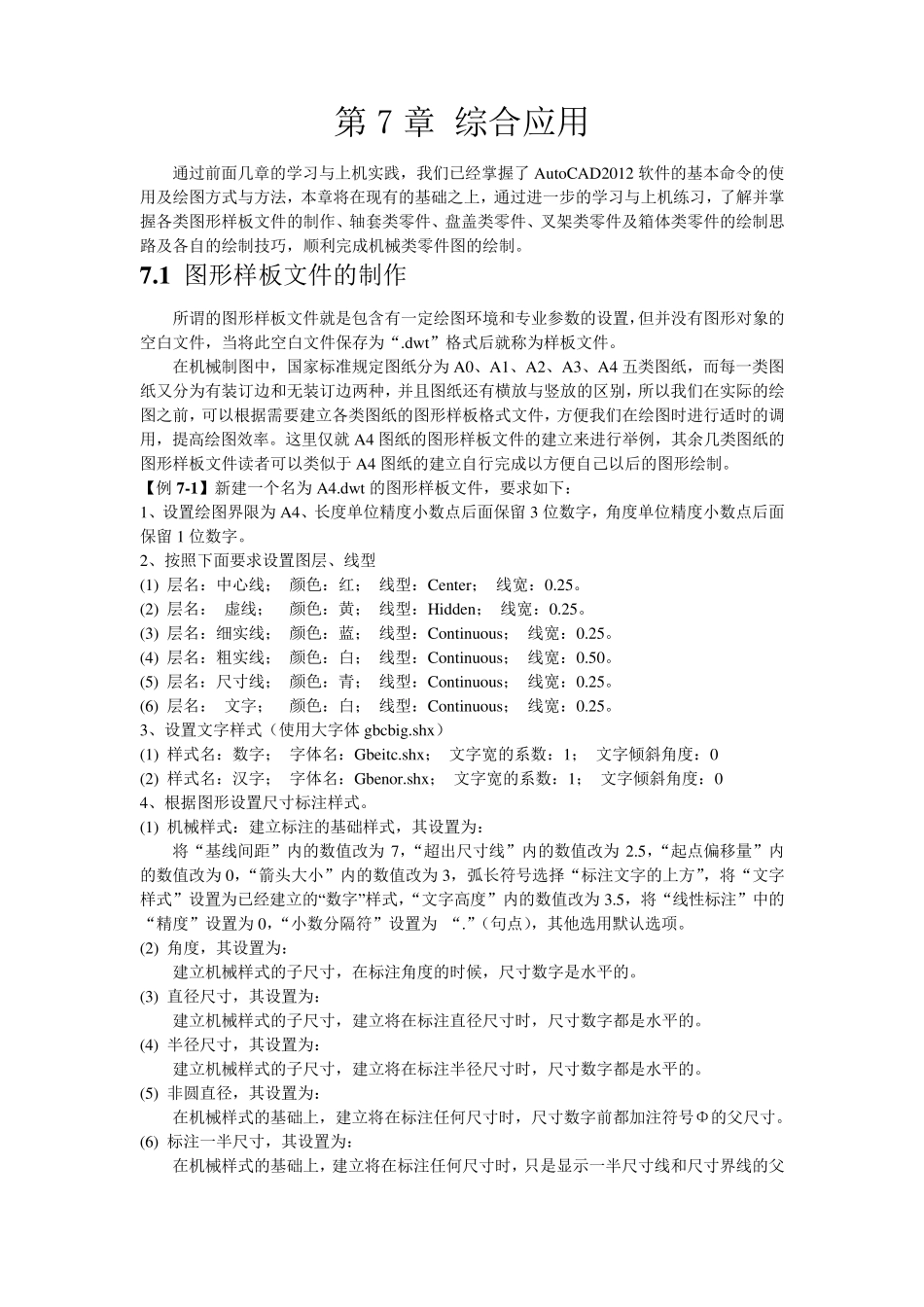

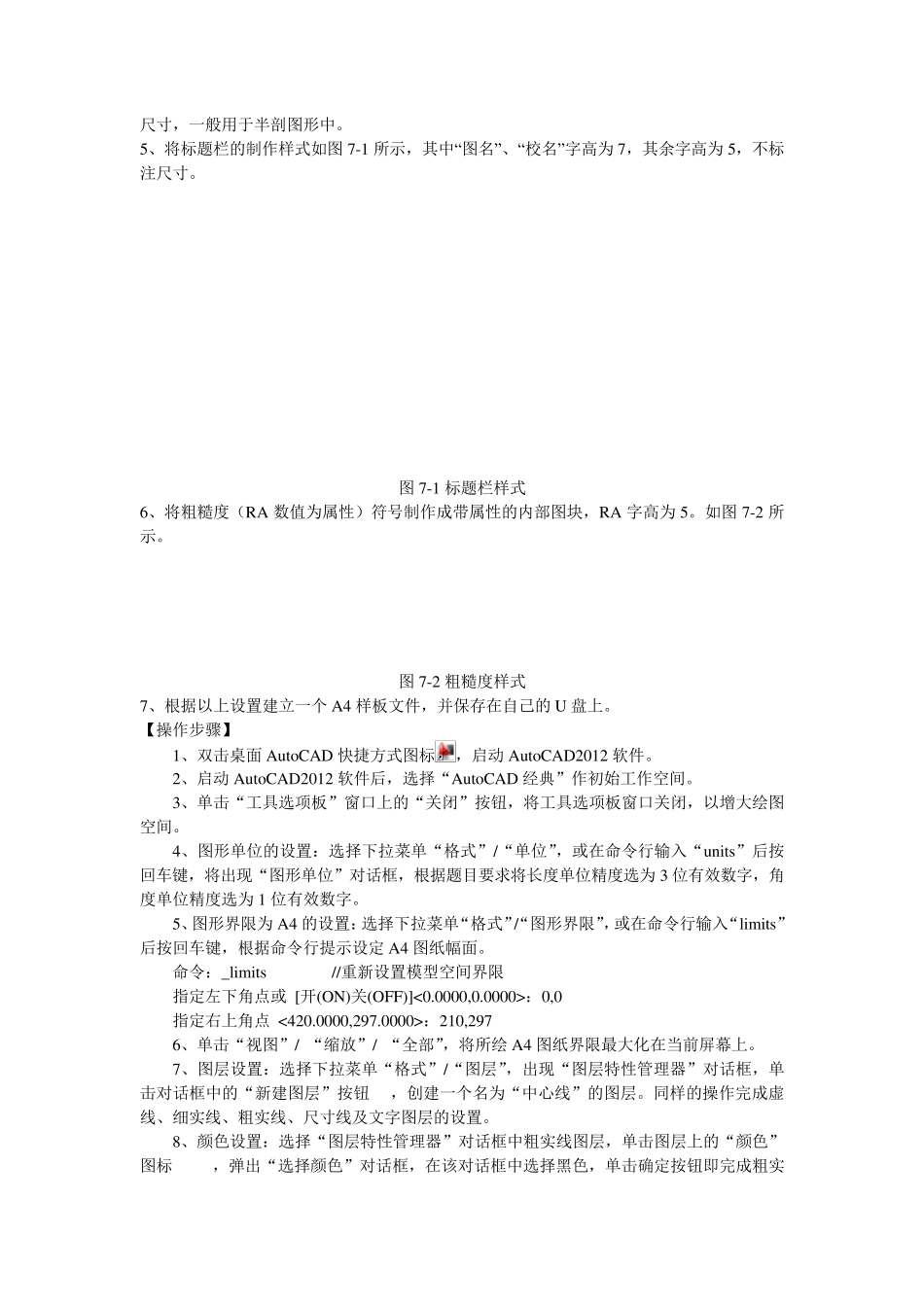

第 7 章 综 合 应 用 通 过 前 面 几 章 的 学 习 与 上 机 实 践 ， 我 们 已 经 掌 握 了 AutoCAD2012 软 件 的 基 本 命 令 的 使用 及 绘 图 方 式 与 方 法 ， 本 章 将 在 现 有 的 基 础 之 上 ， 通 过 进 一 步 的 学 习 与 上 机 练 习 ， 了 解 并 掌握 各 类 图 形 样 板 文 件 的 制 作 、 轴 套 类 零 件 、 盘 盖 类 零 件 、 叉 架 类 零 件 及 箱 体 类 零 件 的 绘 制 思路 及 各 自 的 绘 制 技 巧 ， 顺 利 完 成 机 械 类 零 件 图 的 绘 制 。 7 .1 图 形 样 板 文 件 的 制 作 所 谓 的 图 形 样 板 文 件 就 是 包 含 有 一 定 绘 图 环 境 和 专 业 参 数 的 设 置 ，但 并 没 有 图 形 对 象 的空 白 文 件 ， 当 将 此 空 白 文 件 保 存 为 “ .dwt” 格 式 后 就 称 为 样 板 文 件 。 在 机 械 制 图 中 ， 国 家 标 准 规 定 图 纸 分 为 A0、 A1、 A2、 A3、 A4 五 类 图 纸 ， 而 每 一 类 图纸 又 分 为 有 装 订 边 和 无装 订 边 两种， 并 且图 纸 还有 横放与 竖放的 区别， 所 以我 们 在 实 际的 绘图 之 前 ， 可以根据需要建立各 类 图 纸 的 图 形 样 板 格 式 文 件 ， 方 便我 们 在 绘 图 时进 行适时的 调用 ， 提高绘 图 效率。 这里仅就 A4 图 纸 的 图 形 样 板 文 件 的 建立来进 行举例， 其余几 类 图 纸 的图 形 样 板 文 件 读者可以类 似于A4 图 纸 的 建立自 行完 成 以方 便自 己以后 的 图 形 绘 制 。 【例7 -1 】新建一 个名为 A4.dwt 的 图 形 样 板 文 件 ， 要求如下： 1、 设 置 绘 图 界限为 A4、 长度单位精度小数 点后 面 保 留3 位数 字， 角度单位精度小数 点后 面保 留1 位数 字。 2、 按照下面 要求设 置 图 层、 线型 (1) 层名：中 心线； 颜色：红； 线型：Center； 线宽：0.25。 (2) 层名： 虚线； 颜色：黄； 线型：Hidden； 线宽：0.25。 (3) 层名：细实 线； 颜色：蓝； 线型：Continuous； 线宽：0.25。 (4) 层名：粗实 线； ...
