CAD图案填充自己做教程打造个性化填充图案

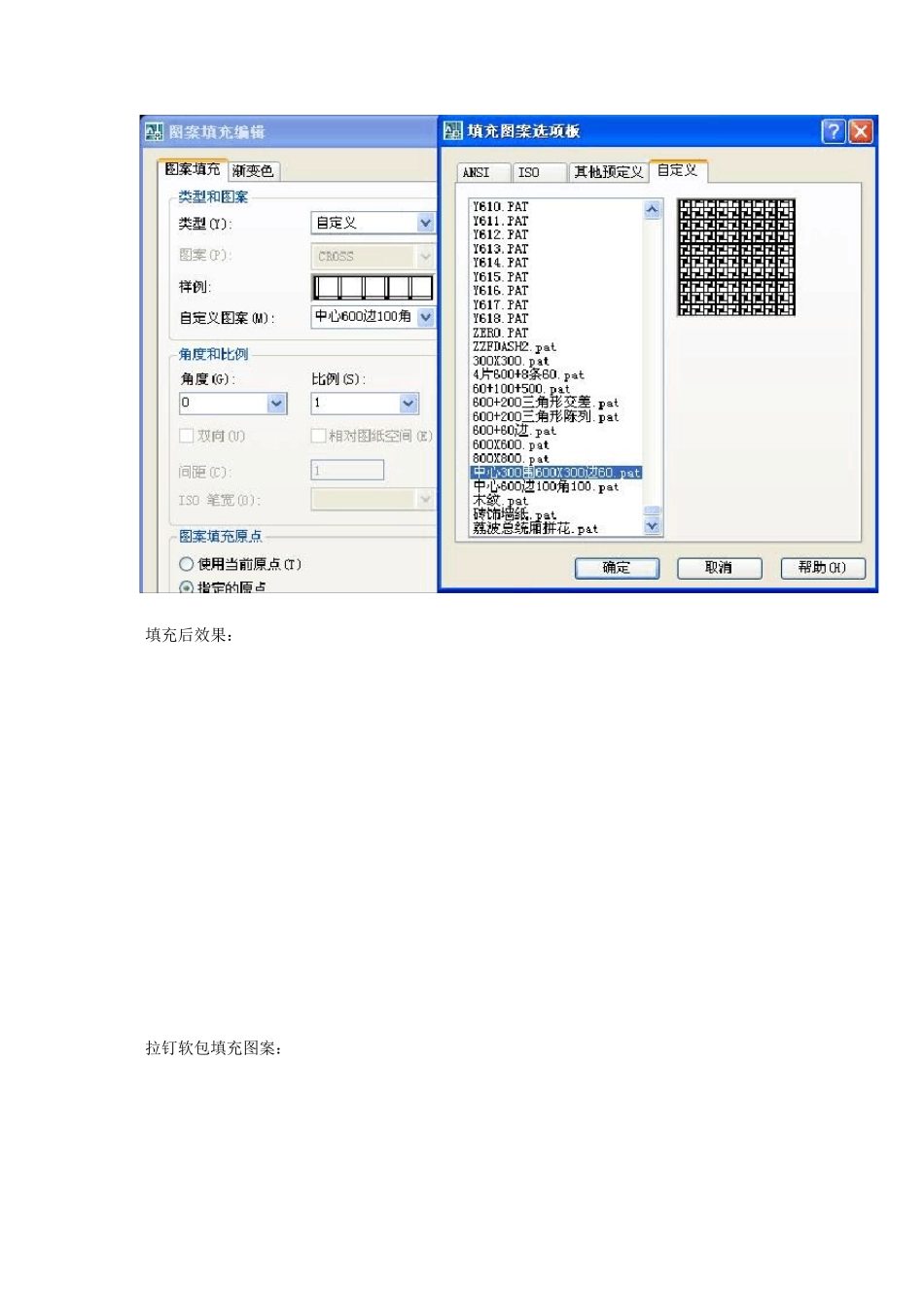

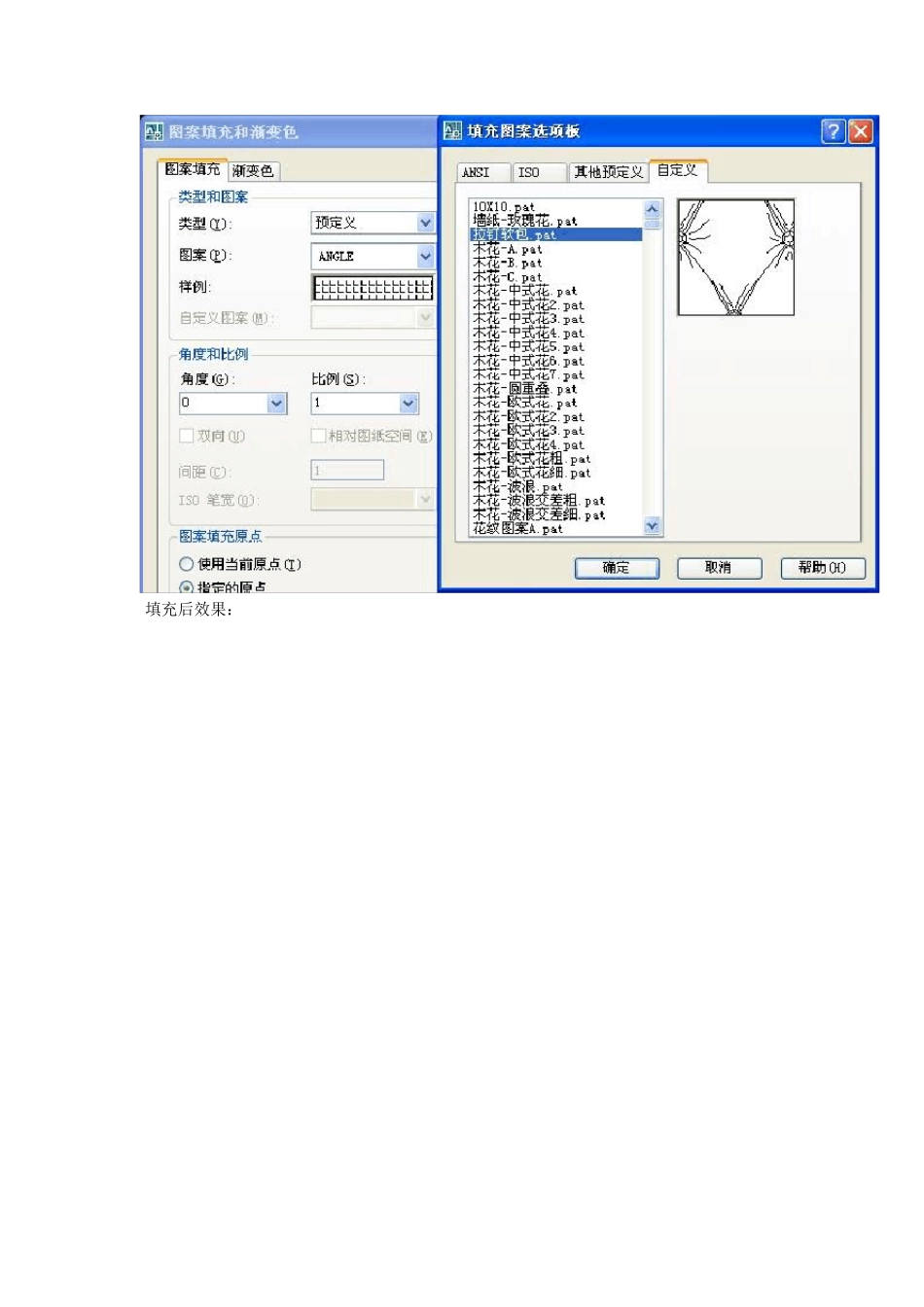

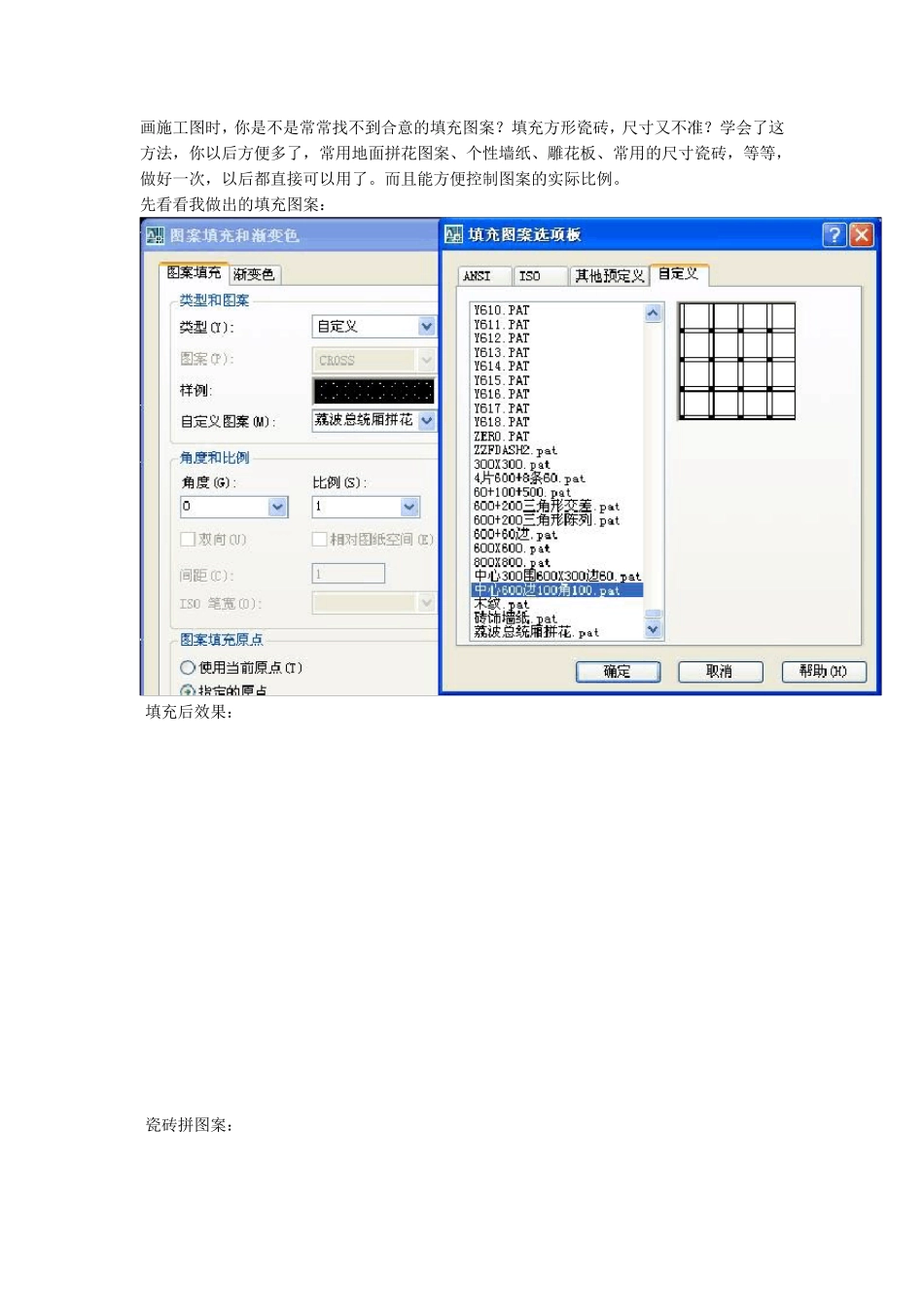

画施工图时，你是不是常常找不到合意的填充图案？填充方形瓷砖，尺寸又不准？学会了这方法，你以后方便多了，常用地面拼花图案、个性墙纸、雕花板、常用的尺寸瓷砖，等等，做好一次，以后都直接可以用了。而且能方便控制图案的实际比例。 先看看我做出的填充图案： 填充后效果： 瓷砖拼图案： 填充后效果： 拉钉软包填充图案： 填充后效果： 好了，教程开始 下载插件后，文件夹里的一些文件： 注：下载文件后，杀毒软件，可能会报警，这些不出名的小软件都这样。 如果被杀了，可以按上图取回文件。或重新下载。 不给杀毒软件删除，添加为可信程序。（本人已经试过多次，用了一年多，QQ 号、淘宝等等帐号，都没有被盗过） 对了，下载方法： QQ 共享群下载，群号： 135261651 文件下载后，先打补丁。 打开 CAD 软件，添加一个新路径，找到该插件存放的位置。 在CAD 软件中点菜单：工具→加载应用程序，如图： 打开窗口后，点击选择"yqmkpat.vlx"加载进去。 点击《加载》后，提示框内显示：已成功加载yqmkpat.vlx。就可以点《关闭》了。 回到软件原版面后，软件已经提示： 制作填充图案工具 yqmkpat.vlx(v1.3) 加载成功! 键入 yqmkpat 或 mp 即可发动制作程序(按矩形长边 1mm 重复). 键入 yqmkpat1 或 mp1 即可发动制作程序(按实际大小 1:1 制作). 表明加载成功。 接下来，得自己先画图案，来个最简单的，做个 800X800 瓷砖的填充图案，就先画横竖 800条各一条，如图： 再键入命令《mp1》发动制作程序，弹出一个保存填充图案的框，就可以写上想要做的这个填充图案的名称了。 文件你可以写800X800 点保存后，按提示操作：先选择对象 选择左下角 横向重复间距选择（再点一次左下角，再点右下角）（先点哪个角都行）： 竖向重复间距选择： 一个 800X800 瓷砖填充图案完成啰，就那么简单！ 看看填充的效果如何： 打开图案填充编辑器，找到我们之前做的800X800 文件。比例之前我们做的是 1：1，所以也是要选 1。 填充后，分解填充图案，量一下尺寸看看，就是 800 的，如下图 为了方便使用很多种尺寸瓷砖，你可以做一个1X1 的，以后要什么尺寸，只要比例对，尺寸就对了。如：做一个1X1 的，要600X600 的瓷砖，比例就要600，要800X800 的瓷砖，比例就要800.方便吧 再来说说其它方式做填充图案 下图，可以把它说成雕花板、或墙纸、或花纹图案，都可以。 把这种文件打开后， 只留下 其它的删除。再调命令 mp1，再重复之前的过程，就 OK 了。 看看我做的一些瓷砖拼花填充图案：
