CAD常用命令大全

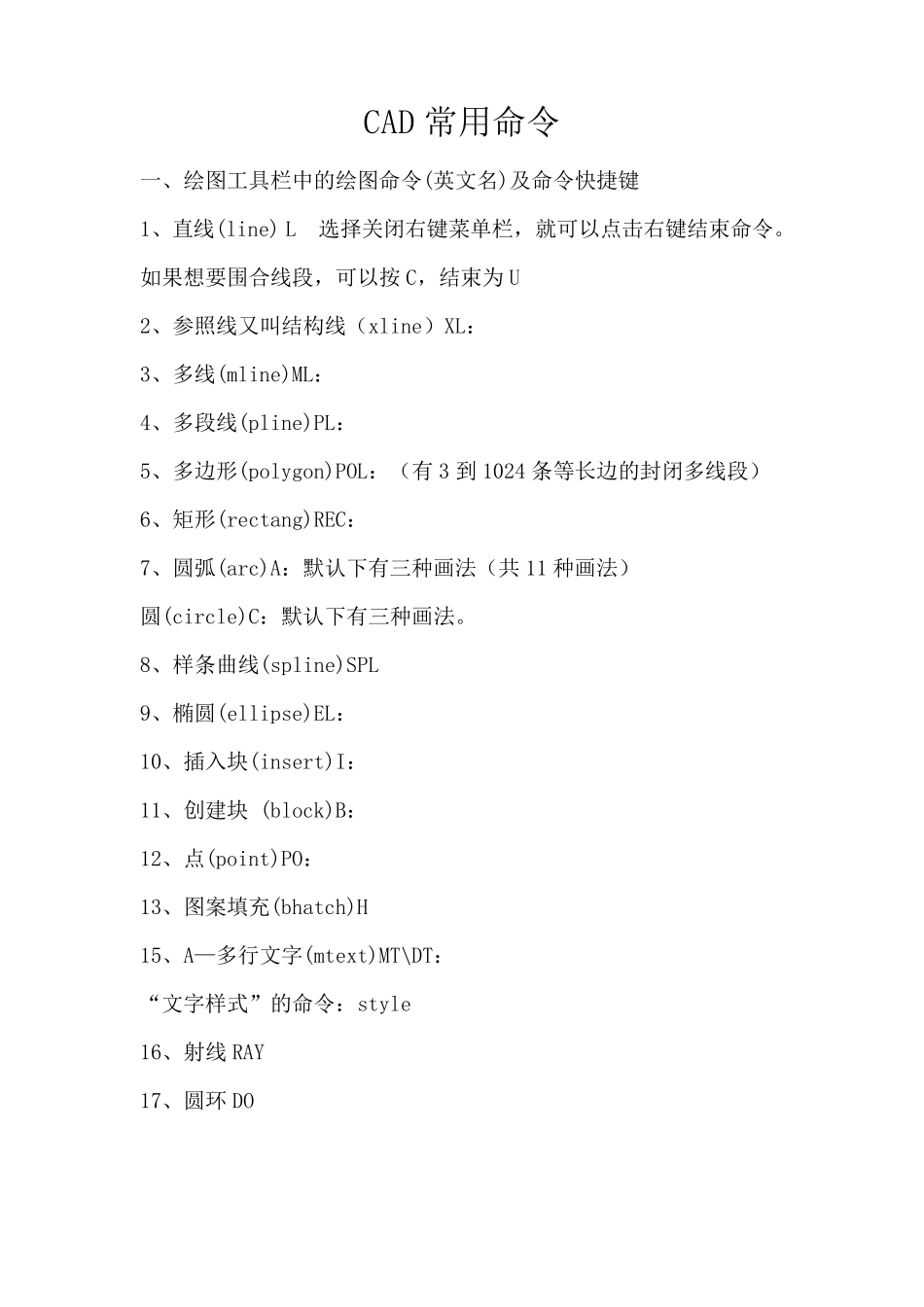

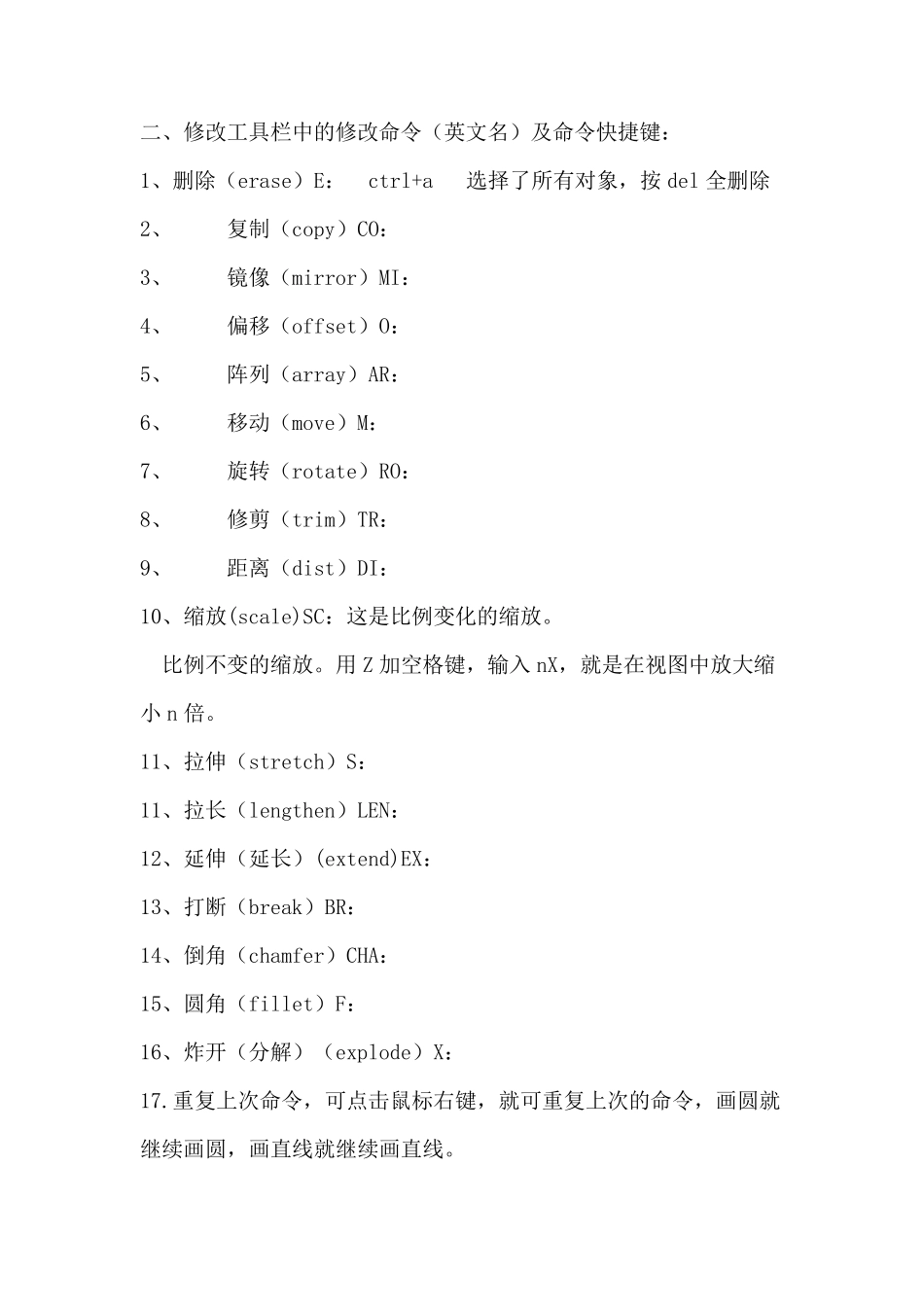

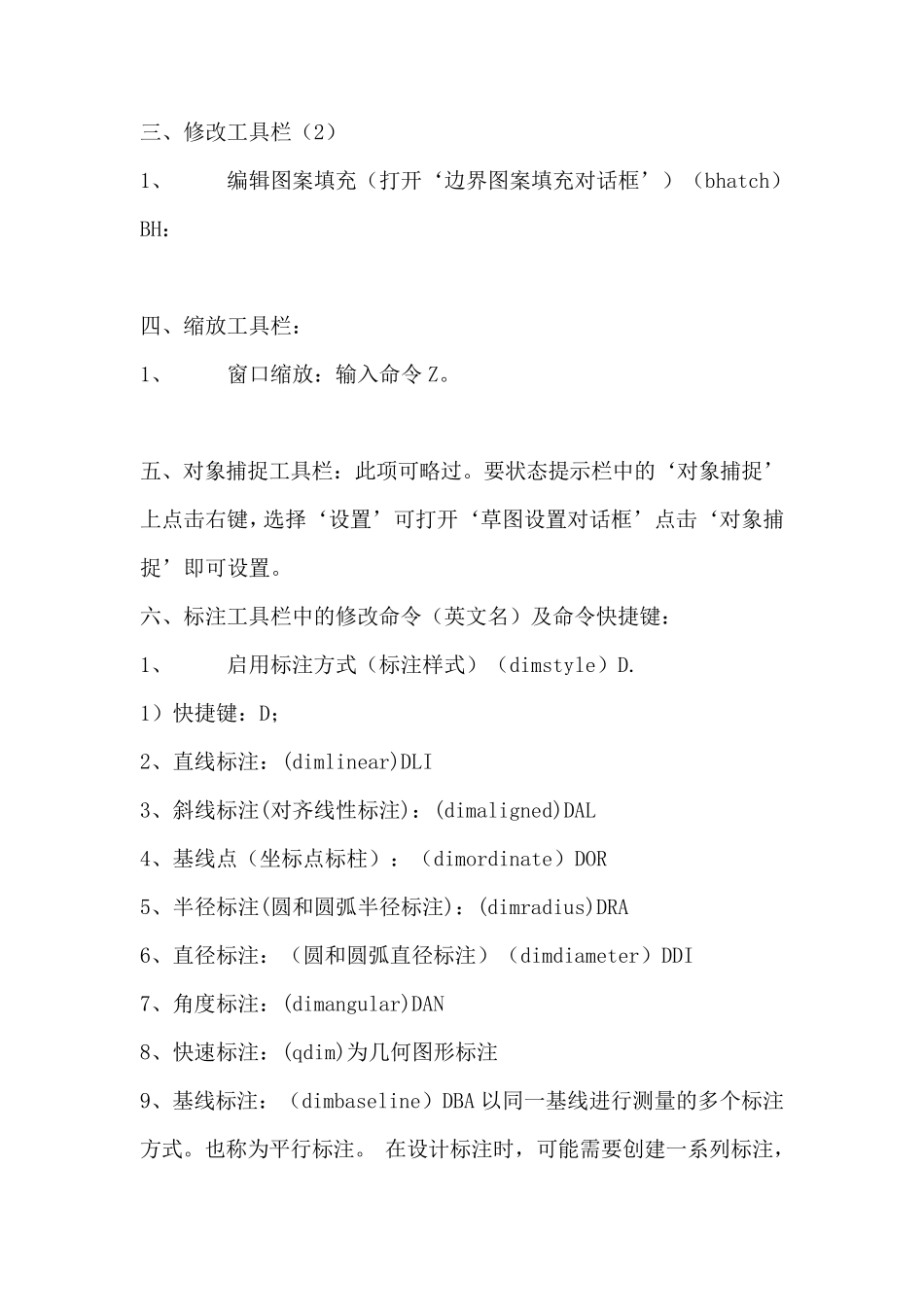

CAD 常用命令 一、绘图工具栏中的绘图命令(英文名)及命令快捷键 1、直线(line) L 选择关闭右键菜单栏，就可以点击右键结束命令。如果想要围合线段，可以按C，结束为U 2、参照线又叫结构线（xline）XL： 3、多线(mline)ML： 4、多段线(pline)PL： 5、多边形(polygon)POL：（有3 到1024 条等长边的封闭多线段） 6、矩形(rectang)REC： 7、圆弧(arc)A：默认下有三种画法（共11 种画法） 圆(circle)C：默认下有三种画法。 8、样条曲线(spline)SPL 9、椭圆(ellipse)EL： 10、插入块(insert)I： 11、创建块 (block)B： 12、点(point)PO： 13、图案填充(bhatch)H 15、A—多行文字(mtext)MT\DT： “文字样式”的命令：style 16、射线RAY 17、圆环 DO 二、修改工具栏中的修改命令（英文名）及命令快捷键： 1、删除（erase）E： ctrl+a 选择了所有对象，按 del 全删除 2、 复制（copy）CO： 3、 镜像（mirror）MI： 4、 偏移（offset）O： 5、 阵列（array）AR： 6、 移动（move）M： 7、 旋转（rotate）RO： 8、 修剪（trim）TR： 9、 距离（dist）DI： 10、缩放(scale)SC：这是比例变化的缩放。 比例不变的缩放。用 Z 加空格键，输入 nX，就是在视图中放大缩小 n 倍。 11、拉伸（stretch）S： 11、拉长（lengthen）LEN： 12、延伸（延长）(extend)EX： 13、打断（break）BR： 14、倒角（chamfer）CHA： 15、圆角（fillet）F： 16、炸开（分解）（explode）X： 17.重复上次命令，可点击鼠标右键，就可重复上次的命令，画圆就继续画圆，画直线就继续画直线。 三、修改工具栏（2） 1、 编辑图案填充（打开‘边界图案填充对话框’）（bhatch）BH： 四、缩放工具栏： 1、 窗口缩放：输入命令 Z。 五、对象捕捉工具栏：此项可略过。要状态提示栏中的‘对象捕捉’上点击右键，选择‘设置’可打开‘草图设置对话框’点击‘对象捕捉’即可设置。 六、标注工具栏中的修改命令（英文名）及命令快捷键： 1、 启用标注方式（标注样式）（dimstyle）D. 1）快捷键：D； 2、直线标注：(dimlinear)DLI 3、斜线标注(对齐线性标注)：(dimaligned)DAL 4、基线点（坐标点标柱）：（dimordinate）DOR 5、半径标注(圆和圆弧半径标注)：(dimradius)DRA 6、直径标注：（圆和圆弧直径标注）（dimdiameter）DDI 7、角度标注：(dimangular)DAN 8、快速标注：(qdim)为几何图形标注 9、基线标注：（...
