CAD施工图尺寸

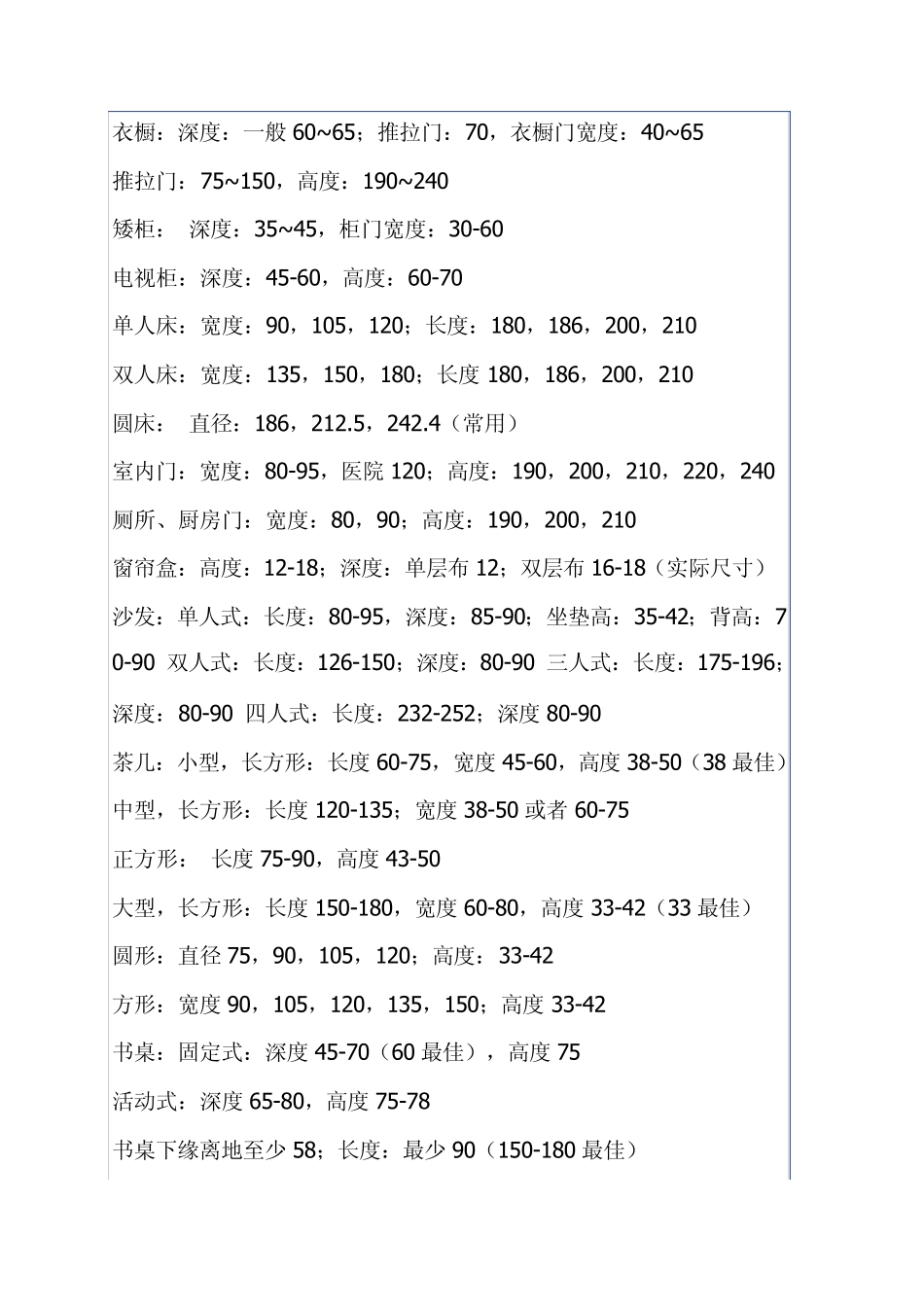

CAD施工图尺寸_第1页
1/37
CAD施工图尺寸_第2页
2/37
CAD施工图尺寸_第3页
3/37
衣橱:深度:一般60~ 65;推拉门:70,衣橱门宽度:40~ 65 推拉门:75~ 150,高度:190~ 240 矮柜: 深度:35~ 45,柜门宽度:30-60 电视柜:深度:45-60,高度:60-70 单人床:宽度:90,105,120;长度:180,186,200,210 双人床:宽度:135,150,180;长度180,186,200,210 圆床: 直径:186,212.5,242.4(常用) 室内门:宽度:80-95,医院120;高度:190,200,210,220,240 厕所、厨房门:宽度:80,90;高度:190,200,210 窗帘盒:高度:12-18;深度:单层布 12;双层布 16-18(实际尺寸) 沙发:单人式:长度:80-95,深度:85-90;坐垫高:35-42;背高:70-90 双人式:长度:126-150;深度:80-90 三人式:长度:175-196;深度:80-90 四人式:长度:232-252;深度80-90 茶几:小型,长方形:长度60-75,宽度45-60,高度38-50(38 最佳) 中型,长方形:长度120-135;宽度38-50 或者 60-75 正方形: 长度75-90,高度43-50 大型,长方形:长度150-180,宽度60-80,高度33-42(33 最佳) 圆形:直径75,90,105,120;高度:33-42 方形:宽度90,105,120,135,150;高度33-42 书桌:固定式:深度45-70(60 最佳),高度75 活动式:深度65-80,高度75-78 书桌下缘离地至少 58;长度:最少 90(150-180 最佳) 餐桌:高度75-78(一般),西式高度68-72,一般方桌宽度120,90,75; 长方桌宽度80,90,105,120;长度150,165,180,210,240 圆桌:直径90,120,135,150,180 书架:深度25-40(每一格),长度:60-120;下大上小型下方深度35-45,高度80-90 活动未及顶高柜:深度45,高度180-200 木隔间墙厚:6-10;内角材排距:长度(45-60)*90 室内常用尺寸: 1、墙面尺寸 (1)踢脚板高;80—200m m 。 (2)墙裙高:800—1500m m 。 (3)挂镜线高:1600—1800(画中心距地面高度)m m 。 2.餐厅 (1) 餐桌高:750—790m m 。 (2) 餐椅高;450—500m m 。 (3) 圆桌直径:二人500m m .二人800m m ,四人900m m ,五人1100m m ,六人1100-1250m m , 八人1300mm,十人l500mm,十二人1800mm。 (4) 方餐桌尺寸:二人700×850(mm),四人1350×850(mm),八人2250×850(mm), (5) 餐桌转盘直径;700—800mm。 (6) 餐桌间距:(其中座椅占500mm)应大于500mm。 (7) 主通道宽:1200—1300mm。 (8) 内部工作道宽:600—900mm。 (9) 酒吧台高:900...
