CAD经典教程第9章图块的应用

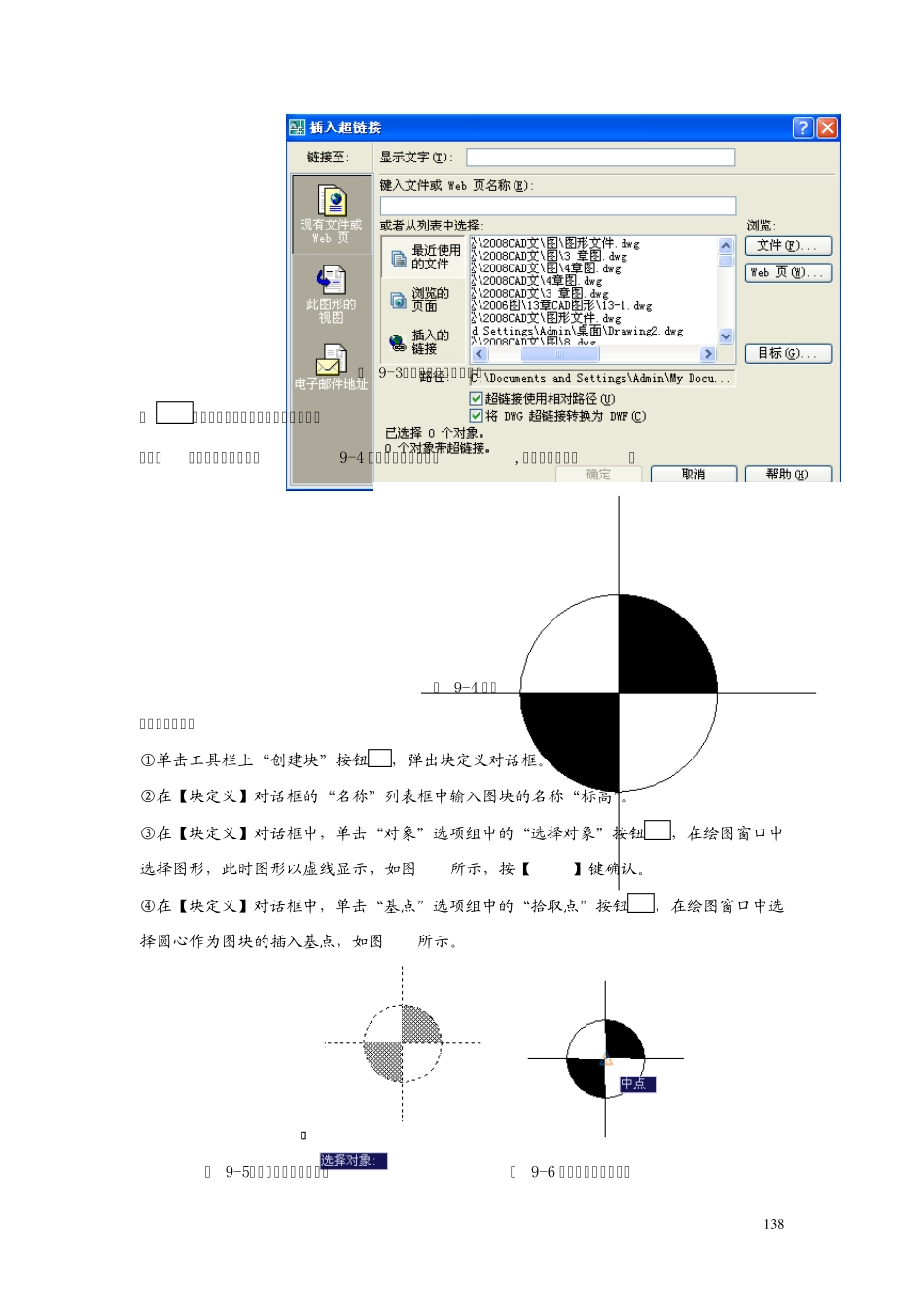

1 3 6 CAD 经典教程第9 章 图块的应用 内容提要 块，指一个或多个对象的集合，是一个整体即单一的对象。利用块可以简化绘图过程并可以系统地组织任务。如一张装配图，可以分成若干个块，由不同的人员分别绘制，最后通过块的插入及更新形成装配图。 通过本章学习,应达到如下基本要求。 ①掌握图块的创建、插入和保存。 ②掌握动态块的创建和应用。 ③掌握带属性图块的创建、应用和编辑。 9.1 创建图块 9.1.1 定义图块 定义图块就是将图形中选定的一个或多个对象组合成一个整体,为其命名保存,并在以后使用过程中将它视为一个独立、完整的对象进行调用和编辑。定义图块时需要执行“Block”命令，用户可以通过以下方法调用该命令： ★选择→【绘图】→【块】→【创建】菜单命令 ★单击“绘图”工具栏上的“创建块”按钮 ★输入命令：B（ BLOCK） 启用“块”命令后，系统弹出“块定义”对话框，如图9-1 所示。在该对话框中对图形进行块的定义，然后单击按钮就可以创建图块。 图 9-1“块定义”对话框 在“块定义”对话框中各个选项的意义如下。 （ 1）列表框：用于输入或选择图块的名称。 （ 2）选项组：用于确定图块插入基点的位置。用户可以输入插入基点的X、 Y、 Z 坐标； 1 3 7 也可以单击【拾取点】按钮，在绘图窗口中选取插入基点的位置。 （ 3）选项组：用于选择构成图块的图形对象。 ◎按钮：单击该按钮，即可在绘图窗口中选择构成图块的图形对象。 ◎按钮：单击该按钮，打开“快速选择”对话框，如图9-2 所示。可以通过该对话框进行快速过滤来选择满足条件的实体目标。 图 9-2“快速选择对”话框 ◎单选项：选择该选项，则在创建图块后，所选图形对象仍保留并且属性不变。 ◎单选项：选择该选项，则在创建图块后，所选图形对象转换为图块。 ◎单选项：选择该选项，则在创建图块后，所选图形对象将被删除。 （ 4）选项组：用于指定块的设置。 ◎下拉列表框：指定块参照插入单位。 ◎按钮：将某个超链接与块定义相关联，单击该按钮，弹出“插入超链接”对话框，如图9-3 所示，从列表或指定的路径，可以将超链接与块定义相关联。 ◎复选框：用于在块编辑器中打开当前的块定义，主要用于创建动态块。 （ 5）选项组：用于块的方式设置。 ◎复选框：指定块参照是否按统一比例缩放。 ◎复选框：指定块参照是否可以被分解。 1 3 8 图 9-3“插入超链接”对话框 ◎文本框：用于输入图块的...
