CAD零件图练习题

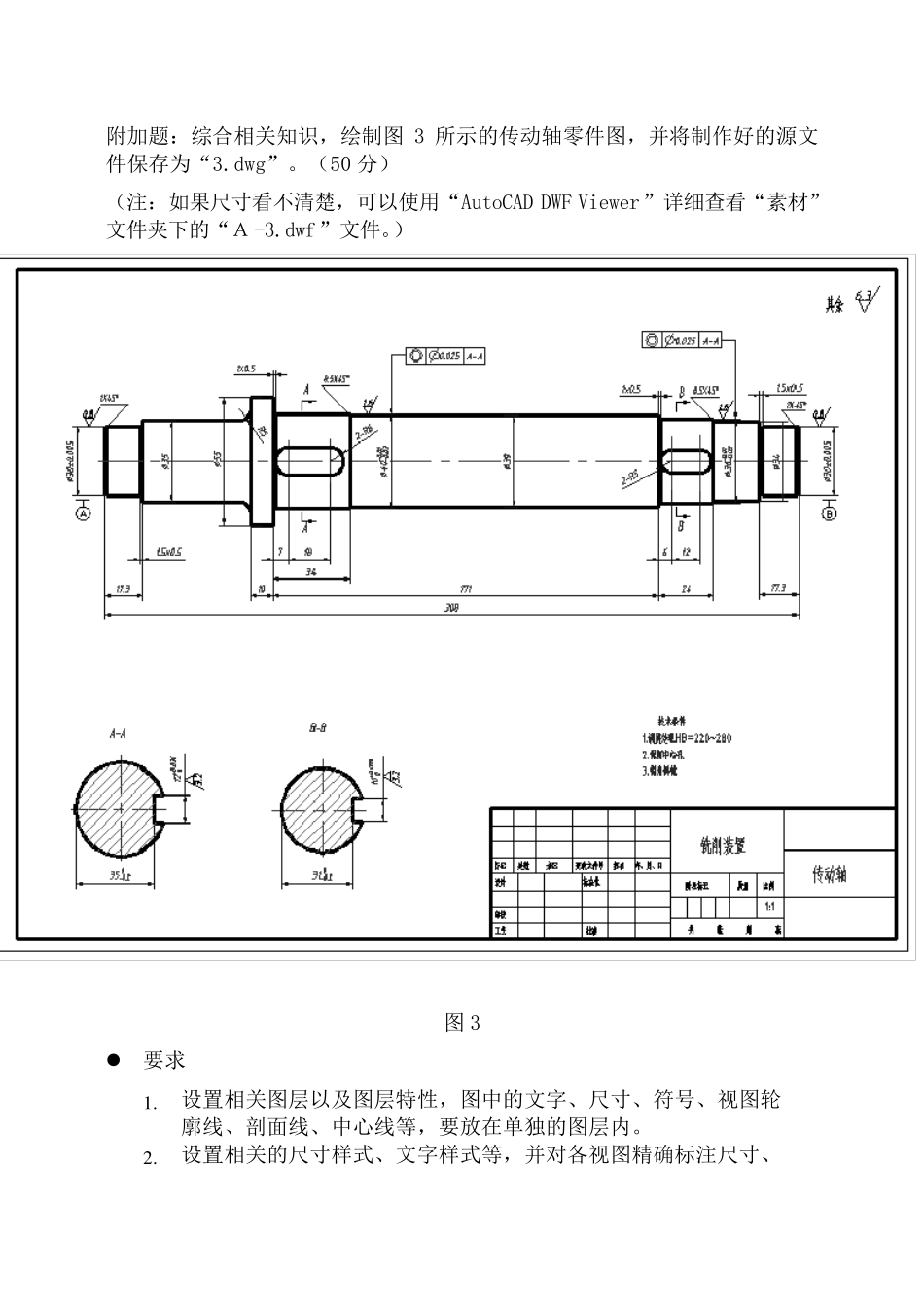

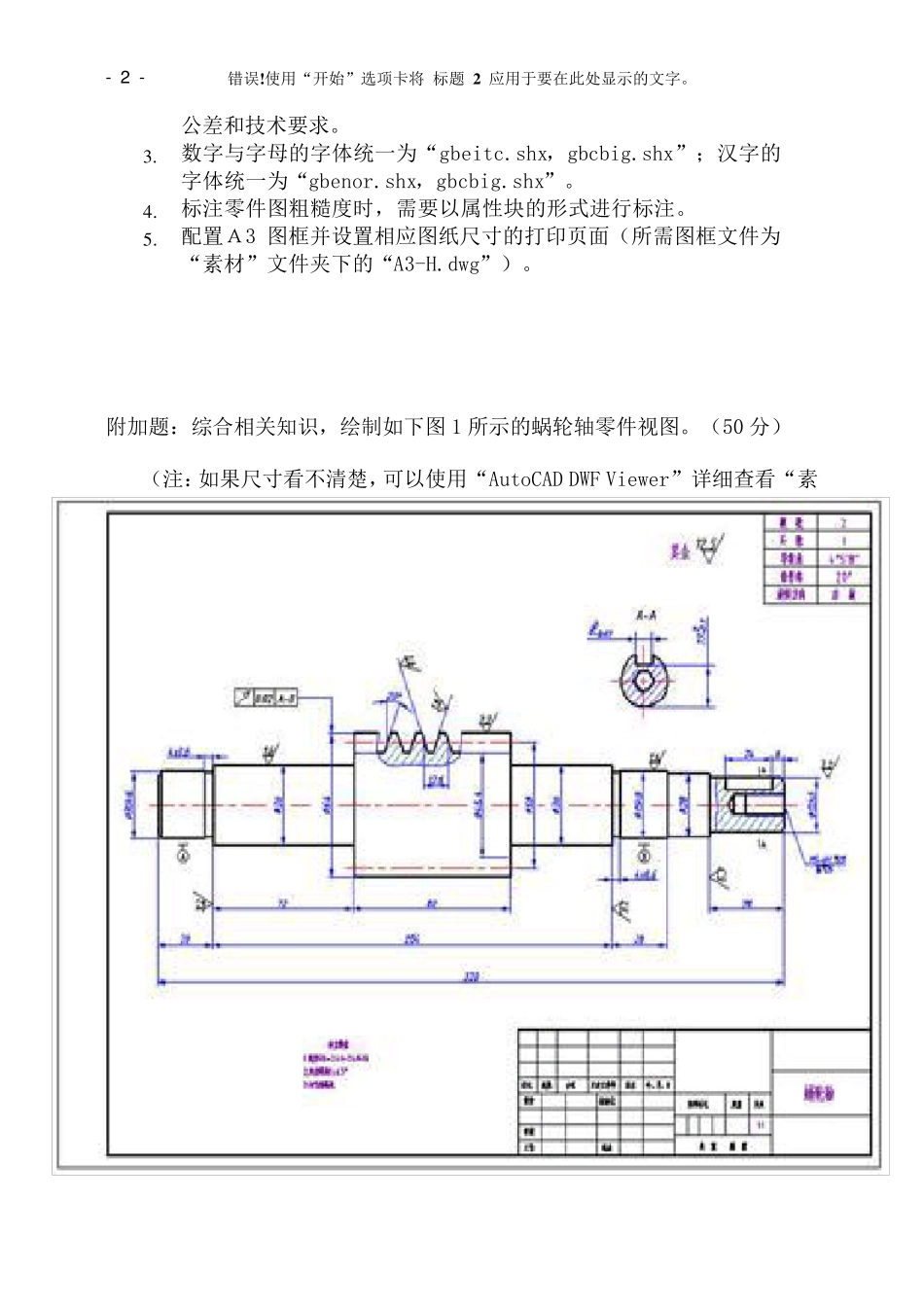

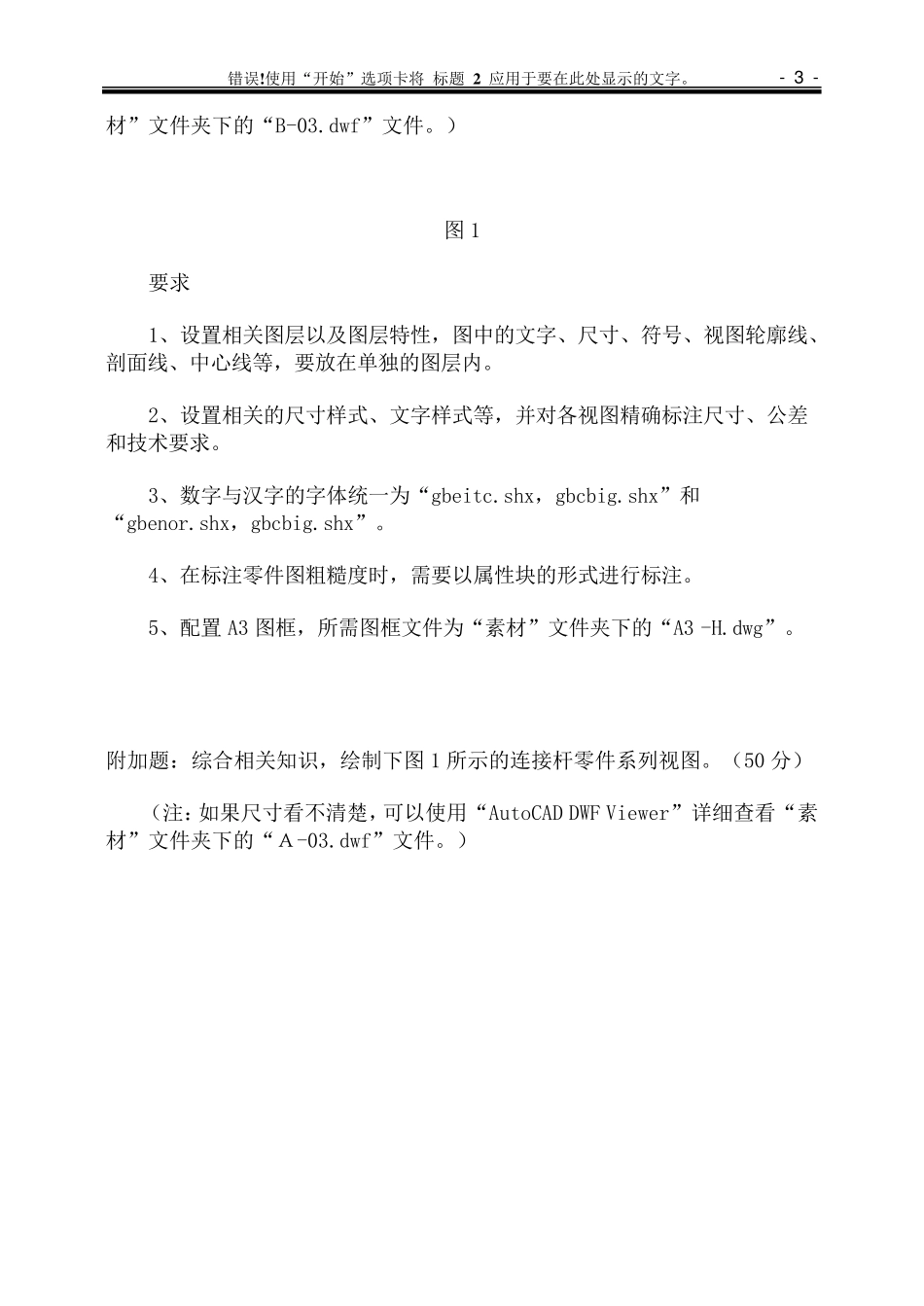

附加题：综合相关知识，绘制图3 所示的传动轴零件图，并将制作好的源文件保存为“3.dwg”。（50 分） （注：如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素材”文件夹下的“Ａ-3.dwf”文件。） 图3  要求 1 . 设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。 2 . 设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、错误!使用“开始”选项卡将 标题 2 应用于要在此处显示的文字。 - 2 - 公差和技术要求。 3 . 数字与字母的字体统一为“gbeitc.shx，gbcbig.shx”；汉字的字体统一为“gbenor.shx，gbcbig.shx”。 4 . 标注零件图粗糙度时，需要以属性块的形式进行标注。 5 . 配置Ａ3 图框并设置相应图纸尺寸的打印页面（所需图框文件为“素材”文件夹下的“A3-H.dwg”）。 附加题：综合相关知识，绘制如下图 1 所示的蜗轮轴零件视图。（50 分） （注：如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素错误!使用“开始”选项卡将 标题 2 应用于要在此处显示的文字。 - 3 - 材”文件夹下的“B-03.dwf”文件。） 图 1 要求 1、设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。 2、设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。 3、数字与汉字的字体统一为“gbeitc.shx，gbcbig.shx”和“gbenor.shx，gbcbig.shx”。 4、在标注零件图粗糙度时，需要以属性块的形式进行标注。 5、配置 A3 图框，所需图框文件为“素材”文件夹下的“A3 -H.dwg”。 附加题：综合相关知识，绘制下图 1 所示的连接杆零件系列视图。（50 分） （注：如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素材”文件夹下的“Ａ-03.dwf”文件。） 错误!使用“开始”选项卡将 标题 2 应用于要在此处显示的文字。 - 4 - 图 1 要求 1、设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。 2、设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。 3、数字与汉字的字体统一为“gbeitc.shx，gbcbig.shx”和“gbenor.shx，gbcbig.shx”。 4、在标注零件图粗糙度时，需要以属性块的形式进行标注。 5、配置Ａ3 图框，所需图框文...
