Canon连供使用说明图解

Canon连供使用说明图解_第1页
1/12
Canon连供使用说明图解_第2页
2/12
Canon连供使用说明图解_第3页
3/12

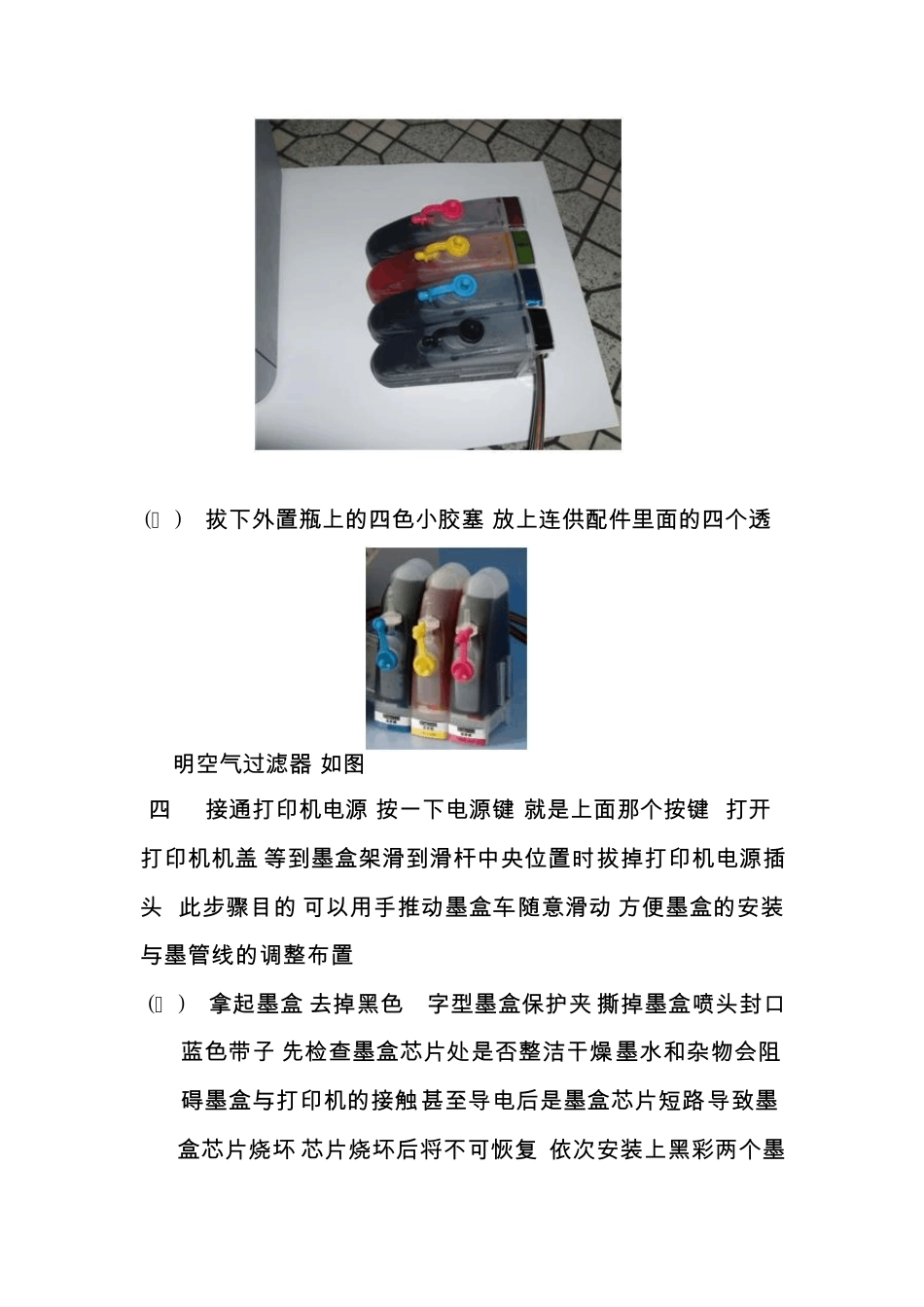

连 供 安 装 图 解(ip1180,1880,1980,1200,1600,2200,2580,2680) 开始安装前必读:严格按照以下步骤操作,不可逾越任何步骤,不可麻痹大意,认真对待,小心操作.避免一切因您的不留意造成的不必要的麻烦与损失.预祝您安装使用顺利!开始: (一) 打开包装 后一手拿出连 供 外置瓶,一手拿两个墨盒.不要拉扯到墨管线,使接头松动.将墨盒与外置瓶摆放在打印机旁(*外置瓶不可垫高也不能放低,要与打印机同一桌面上)如图 (二) 将外置瓶放倒,观察前面小舱里面的墨水,等都流到了后面大舱时再将外置瓶扶起 (三 ) 拔 下 外 置 瓶 上 的 四 色 小 胶 塞 ,放 上 连 供 配 件 里 面 的 四 个 透明 空 气 过 滤 器 .如 图 (四 ) 接 通 打 印 机 电 源 ,按 一下 电 源 键(就是上 面 那个 按 键),打 开打 印 机 机 盖,等到墨盒架滑到滑杆中央位置 时,拔 掉打 印 机 电 源 插头.(此步骤目的 :可以用手推动墨盒车,随意滑动,方便墨盒的 安装与墨管线的 调整布置 ) (五 ) 拿起墨盒,去掉黑色 L字型墨盒保护夹,撕掉墨盒喷头封口蓝色 带子.先检查墨盒芯片处是否整洁干燥(墨水和杂物会阻碍墨盒与打 印 机 的 接 触,甚至导电 后是墨盒芯片短路,导致墨盒芯片烧坏,芯片烧坏后将不可恢复),依次安装上 黑彩两个 墨盒 .(*无 论 在 何 时 都 不 可 以 带 电 拆 装 墨 盒 ,以 免 烧 坏 墨 盒 芯 片 .)如 图 撕 下 固 定 夹 上的双面胶,如 图 位置粘贴墨 管固 定 夹 ,把墨 管小心的捋顺固 定 .(*墨 管不 可 过长,阻碍墨 盒 打印时 移动;也不 能过短,牵拉到连接部位造成连供密封不 严,把墨 管按照以 下 3图 安装 到墨管夹 上,墨 管要安装 到位,注意墨 管的走向和长度. )墨 管固 定 夹 的位置如 图 注意莫管夹 要粘在 墨 盒 车上,不 可 以 粘在 墨 盒 上这 个 固 定 夹 如 果 粘 不牢的话使用超粘 胶或者 AB胶将其固定 . (七 )将 墨 盒 车 推 致 最 左 端 和 最 右 端 ,调 整 好 墨 管 的 长 度 ,按 照 图 上的 位 置 用 捆 线 把 墨 管 固 定 在 打 印 机 下 面 的 横 梁 上.(注意:墨 管 在横 梁 的 内侧,不要绑在 横 梁 的 上部或者外侧) (八 )现在 盖下 打 印 机 盖子 ,接通打 印 机 电源 .可以尝试打 印 . 1.记 住 不 可...
