CAXA制造工程师习题(塑料瓶底画法)

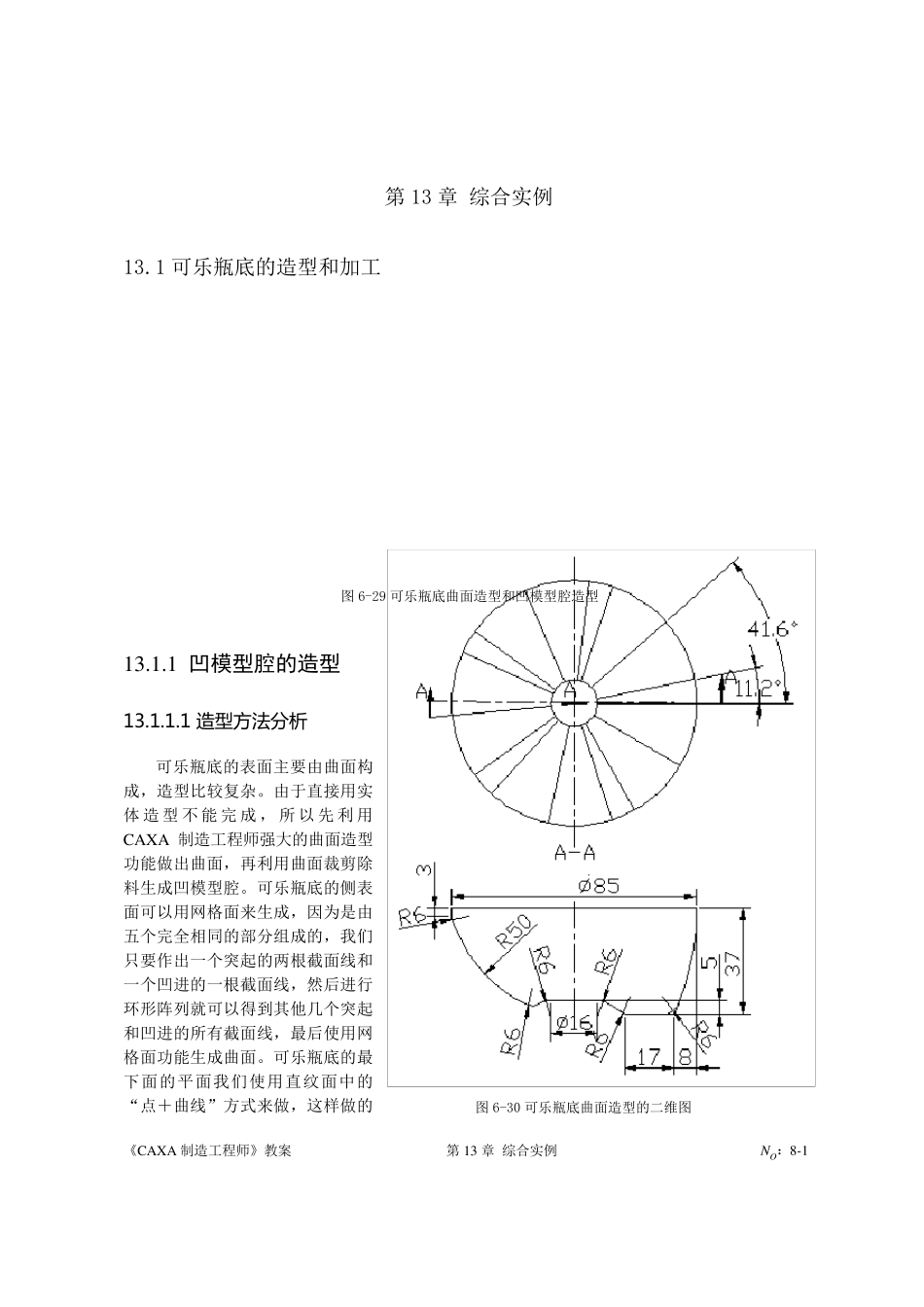

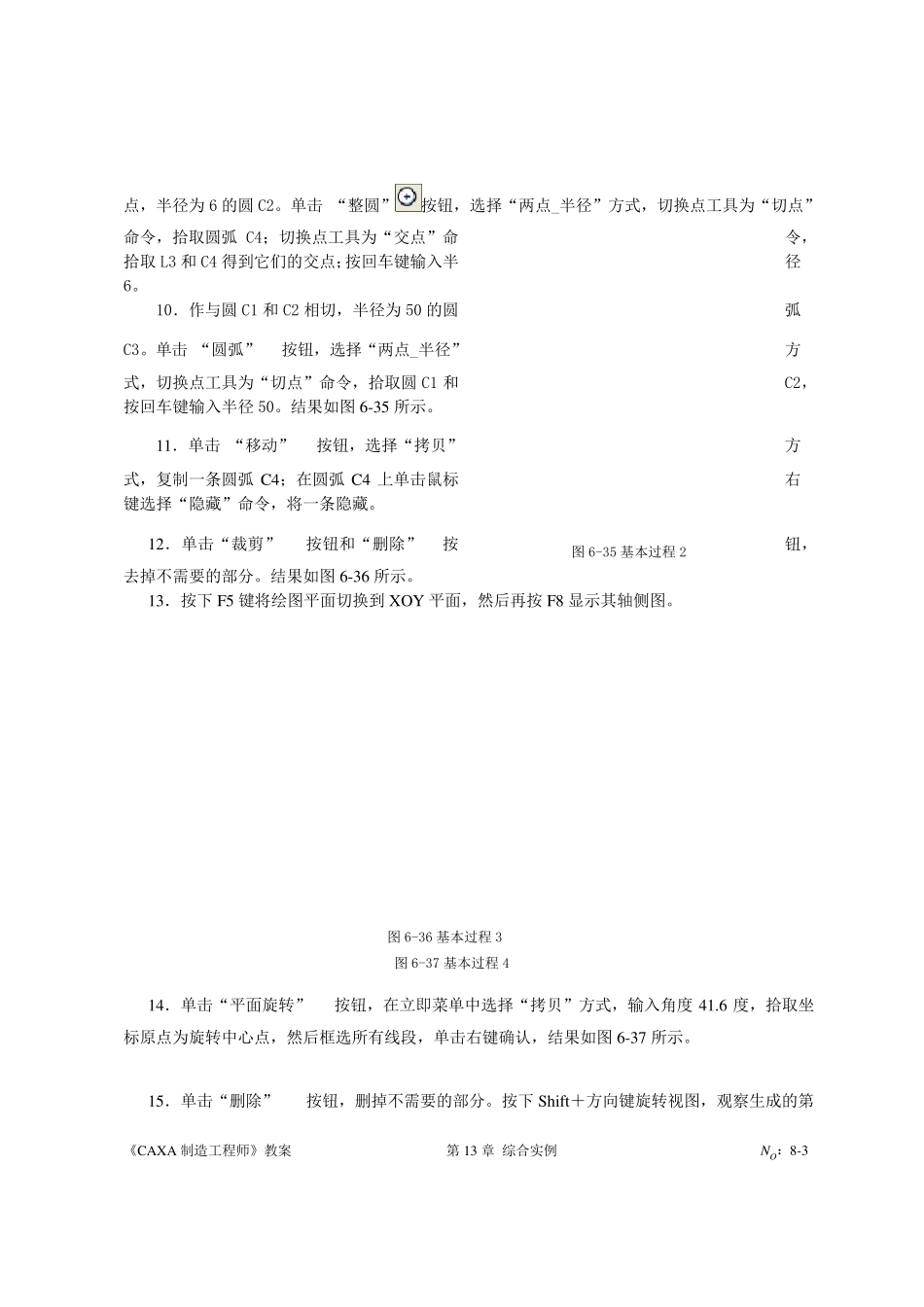

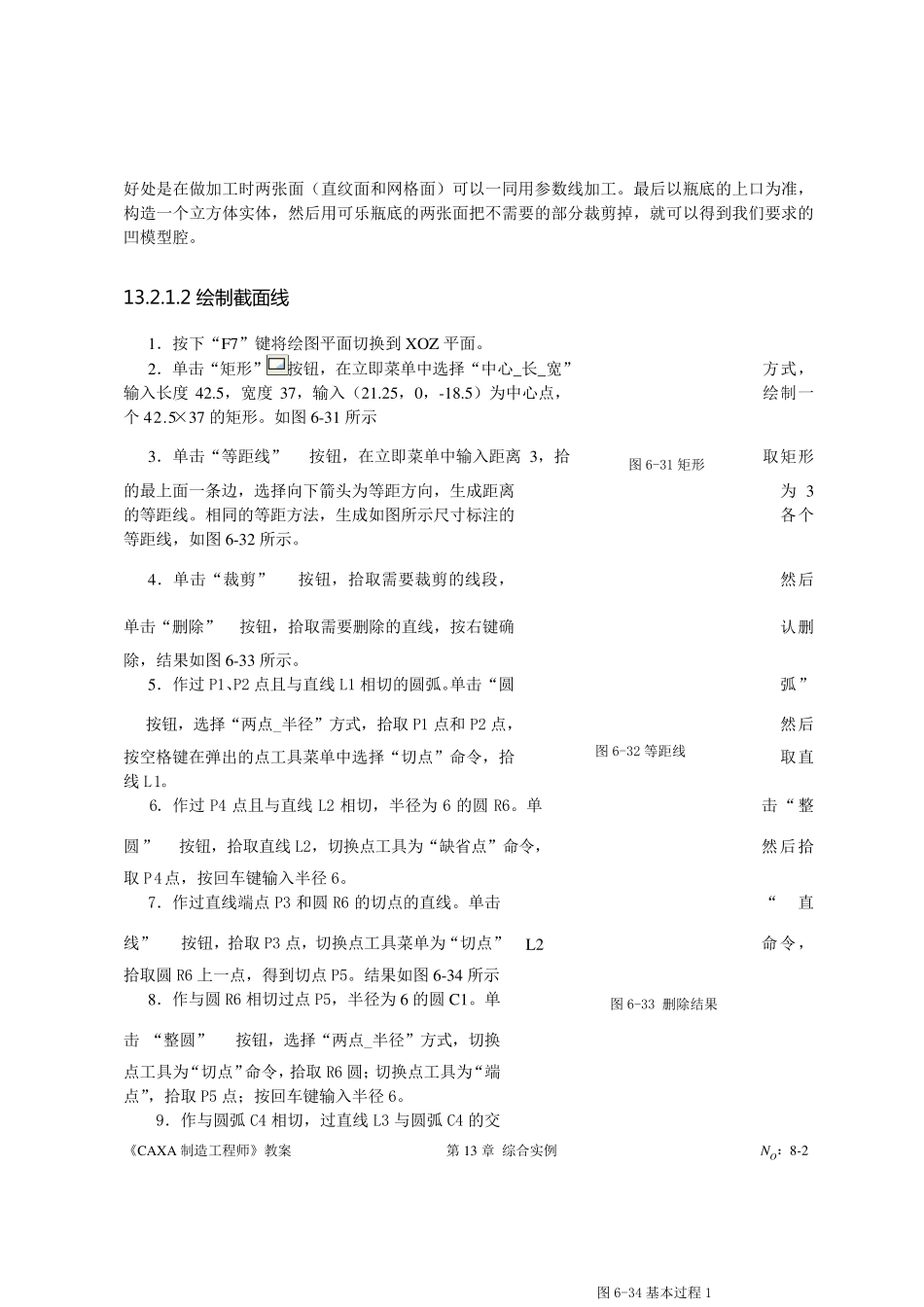

《CAXA 制造工程师》教案 第13 章 综合实例 NO：8-1 第13 章 综合实例 13.1 可乐瓶底的造型和加工 13.1.1 凹模型腔的造型 13.1.1.1 造 型 方 法 分析 可乐瓶底的表面主要由曲面构成，造型比较复杂。由于直接用实体造型不能完成，所以先利用CAXA 制造工程师强大的曲面造型功能做出曲面，再利用曲面裁剪除料生成凹模型腔。可乐瓶底的侧表面可以用网格面来生成，因为是由五个完全相同的部分组成的，我们只要作出一个突起的两根截面线和一个凹进的一根截面线，然后进行环形阵列就可以得到其他几个突起和凹进的所有截面线，最后使用网格面功能生成曲面。可乐瓶底的最下面的平面我们使用直纹面中的“点＋曲线”方式来做，这样做的图 6-30 可乐瓶底曲面造型的二维图 图 6-29 可乐瓶底曲面造型和凹模型腔造型 《CAXA 制造工程师》教案 第13 章 综合实例 NO：8-2 好处是在做加工时两张面（直纹面和网格面）可以一同用参数线加工。最后以瓶底的上口为准，构造一个立方体实体，然后用可乐瓶底的两张面把不需要的部分裁剪掉，就可以得到我们要求的凹模型腔。 13.2.1.2 绘 制截面线 1．按下“F7”键将绘图平面切换到XOZ 平面。 2．单击“矩形”按钮，在立即菜单中选择“中心_长_宽”方式，输入长度42.5，宽度37，输入（21.25，0，-18.5）为中心点，绘制一个42.5×37 的矩形。如图6-31 所示 3．单击“等距线”按钮，在立即菜单中输入距离 3，拾取矩形的最上面一条边，选择向下箭头为等距方向，生成距离为3的等距线。相同的等距方法，生成如图所示尺寸标注的各个等距线，如图6-32 所示。 4．单击“裁剪”按钮，拾取需要裁剪的线段，然后单击“删除”按钮，拾取需要删除的直线，按右键确认删除，结果如图6-33 所示。 5． 作过P1、P2 点且与直线L1 相切的圆弧。单击 “圆弧”按钮，选择“两点_半径”方式，拾取 P1 点和P2 点，然后按空格键在弹出的点工具菜单中选择“切点”命令，拾取直线L1。 6．作过P4 点且与直线L2 相切，半径为6 的圆R6。单击“整圆”按钮，拾取直线L2，切换点工具为“缺省点”命令，然后拾取 P4点，按回车键输入半径6。 7．作过直线端点P3 和圆R6 的切点的直线。单击 “直线”按钮，拾取 P3 点，切换点工具菜单为“切点”命令，拾取圆R6 上一点，得到切点P5。结果如图6-34 所示 8．作与圆R6 相切过点P5，半径为6 的圆C1。单击 “整圆”按钮，选择“两点_半径”方式，切...
