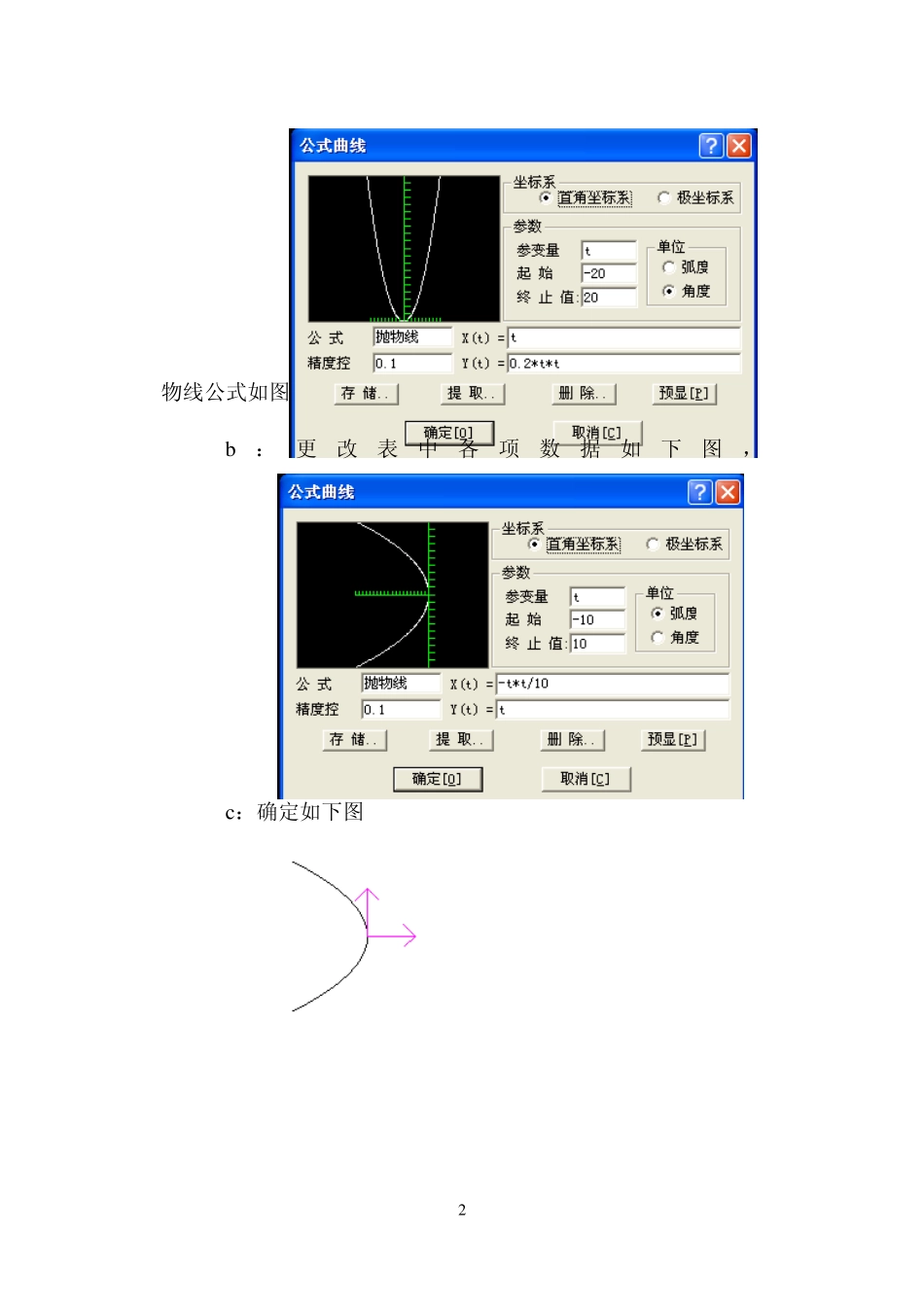

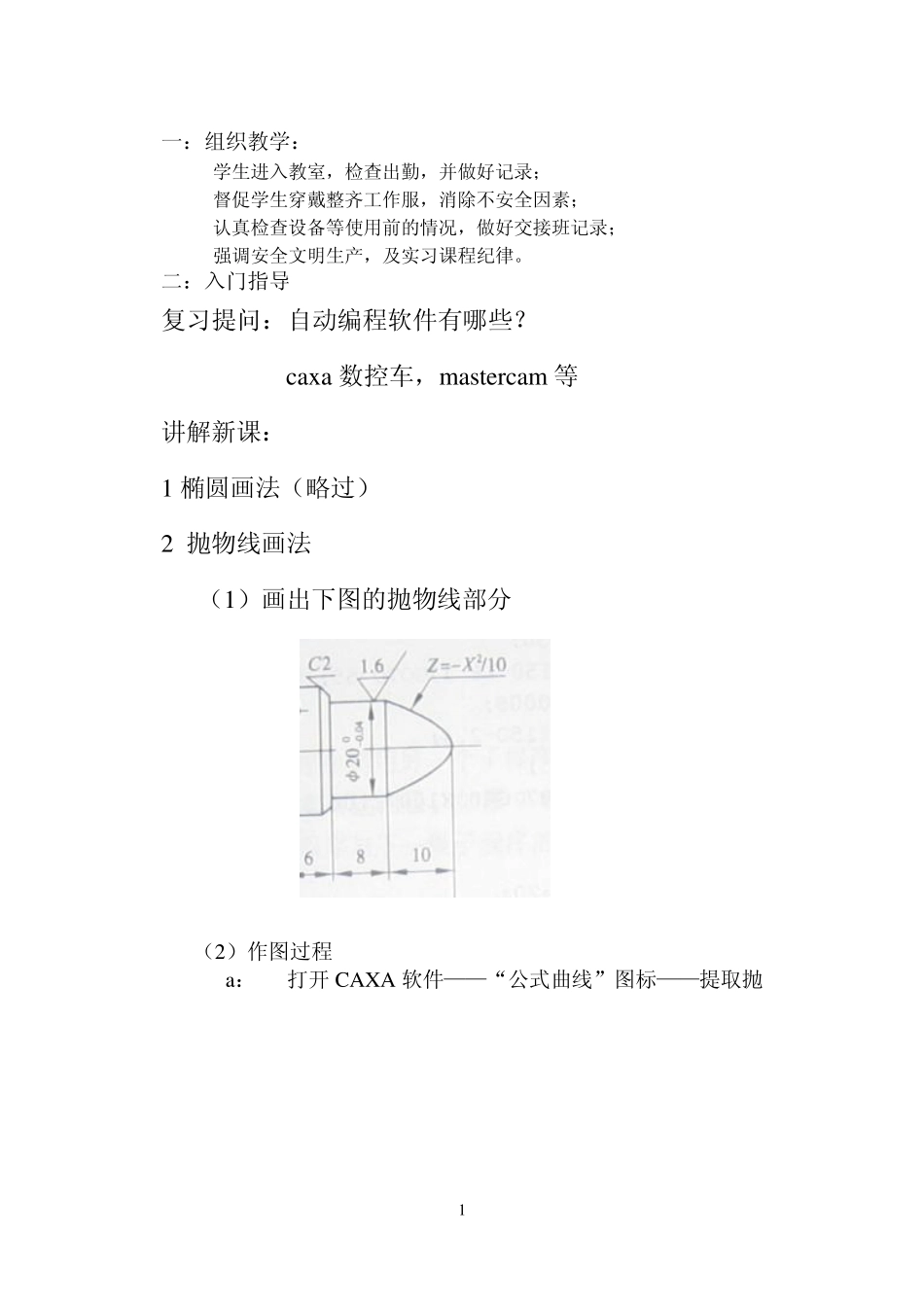

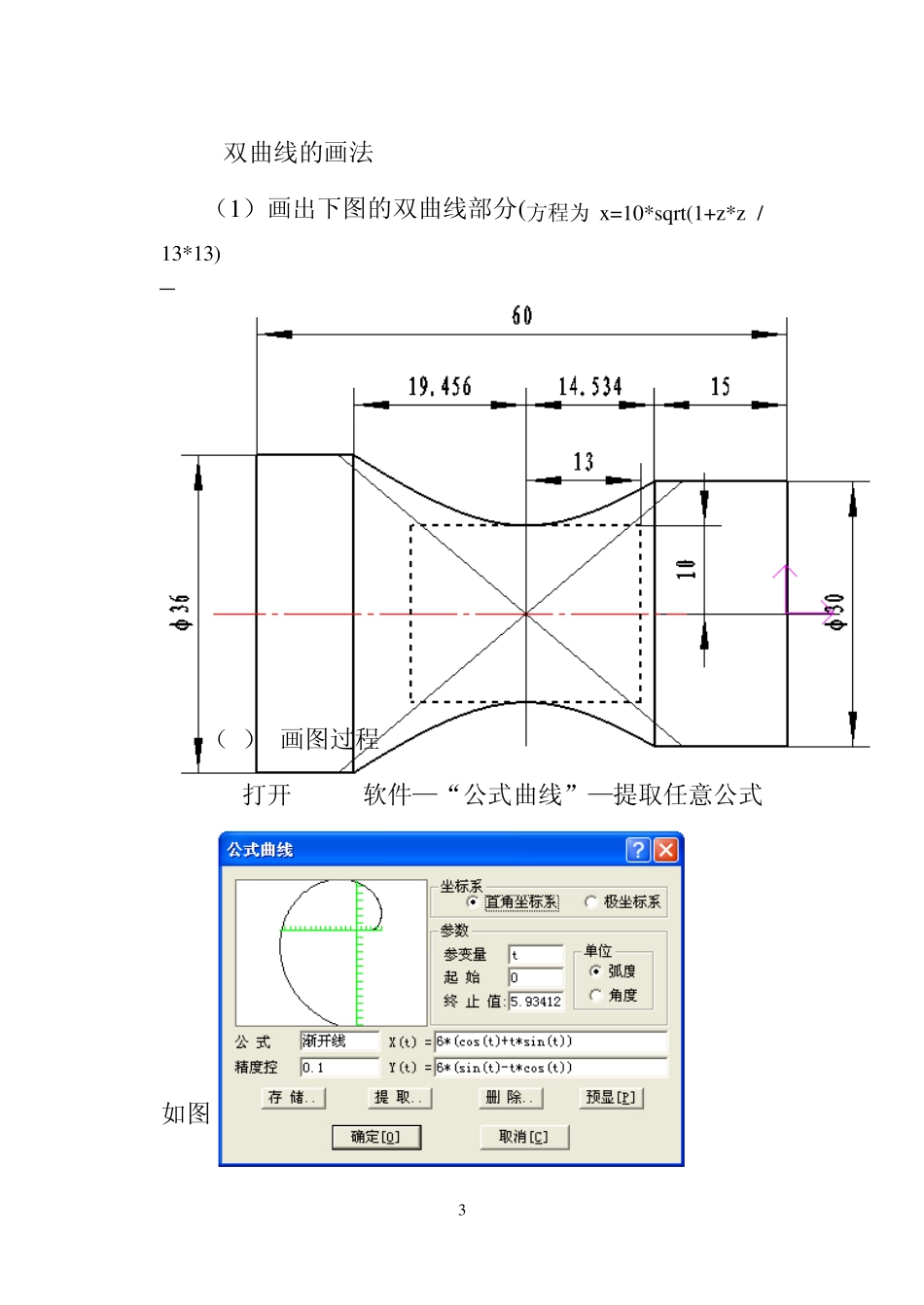

1 一:组织教学: 1学生进入教室,检查出勤,并做好记录; 2督促学生穿戴整齐工作服,消除不安全因素; 3认真检查设备等使用前的情况,做好交接班记录; 4强调安全文明生产,及实习课程纪律。 二:入门指导 复习提问:自动编程软件有哪些? cax a 数控车,mastercam 等 讲解新课: 1 椭圆画法(略过) 2 抛物线画法 (1)画出下图的抛物线部分 (2)作图过程 a: 打开CAXA 软件——“公式曲线”图标——提取抛 2 物线公式如图 b:更改表中各项数据如下图, c:确定如下图 3 3双曲线的画法 (1)画出下图的双曲线部分(方程为x=10*sqrt(1+z*z / 13*13) (2) 画图过程 a :打开CAXA软件—“公式曲线”—提取任意公式如图 4 b:更改表中各项数据如下图 c: 确定后得到下图 d : 通过镜像、平移等功能得到最终图纸。(略) 5 4 正切曲线的画法: (1)画出下图的正切曲线部分 (2)作图过程 计算:将正切曲线的中心到起点的长度10mm 代入到方程Z=2*tant中得10=2*tant,从而得到角度t=78.69。 a :打开CAXA软件—“公式曲线”—提取任意公式 6 b:更改表中各项数据如下图 c:点选“弧度”后“预显”得到下图 d:点 确定得到下图:(十字中心线是另外画的) 7 5 正弦曲线的画法: (1 )画出下 图 的正弦曲线部 分 ( 标 准 方 程 为 :X=3*SIN(360/30*Z);或者参数方程为:X=AsinT, Z=L*T/360,此例 T 为角度自变量,A=3,L=30) 8 (2) 画图过程(参数方程) a :打开CAXA软件—“公式曲线”—提取任意公式如图: b:更改表中各项数据如下图 d : 通过镜像、平移等编辑功能得到最终图纸。 9 6 余弦曲线的画法: (1 )画出下 图 的余弦曲线部 分 ( 标 准 方 程 为 :X=3*COS(360/20*Z) 1 0 (2) 画图过程(参数方程) a :打开CAXA软件—“公式曲线”—提取任意公式如图: b:更改表中各项数据如下图 11 d: 通过镜像、平移等编辑功能得到最终图纸。 (7)渐开线的画法(画出图中渐开线部分)。 a:打开CAXA 电子图版——点公式曲线—提取渐开线公式如下图: 12 b:将公式中的数值修改成基圆半径如下图: C:确定后修剪镜像得到渐开线如下图 13 公式曲线注意事项 1 在公式曲线对话框输入公式时,要在框里输入公式,不可将“(t)=、y (t)=、=”重复输入; 2 函数代号后的变量一定要用括号括起来,不得连着写。如三角函数只能写为 sin(t)、si...
