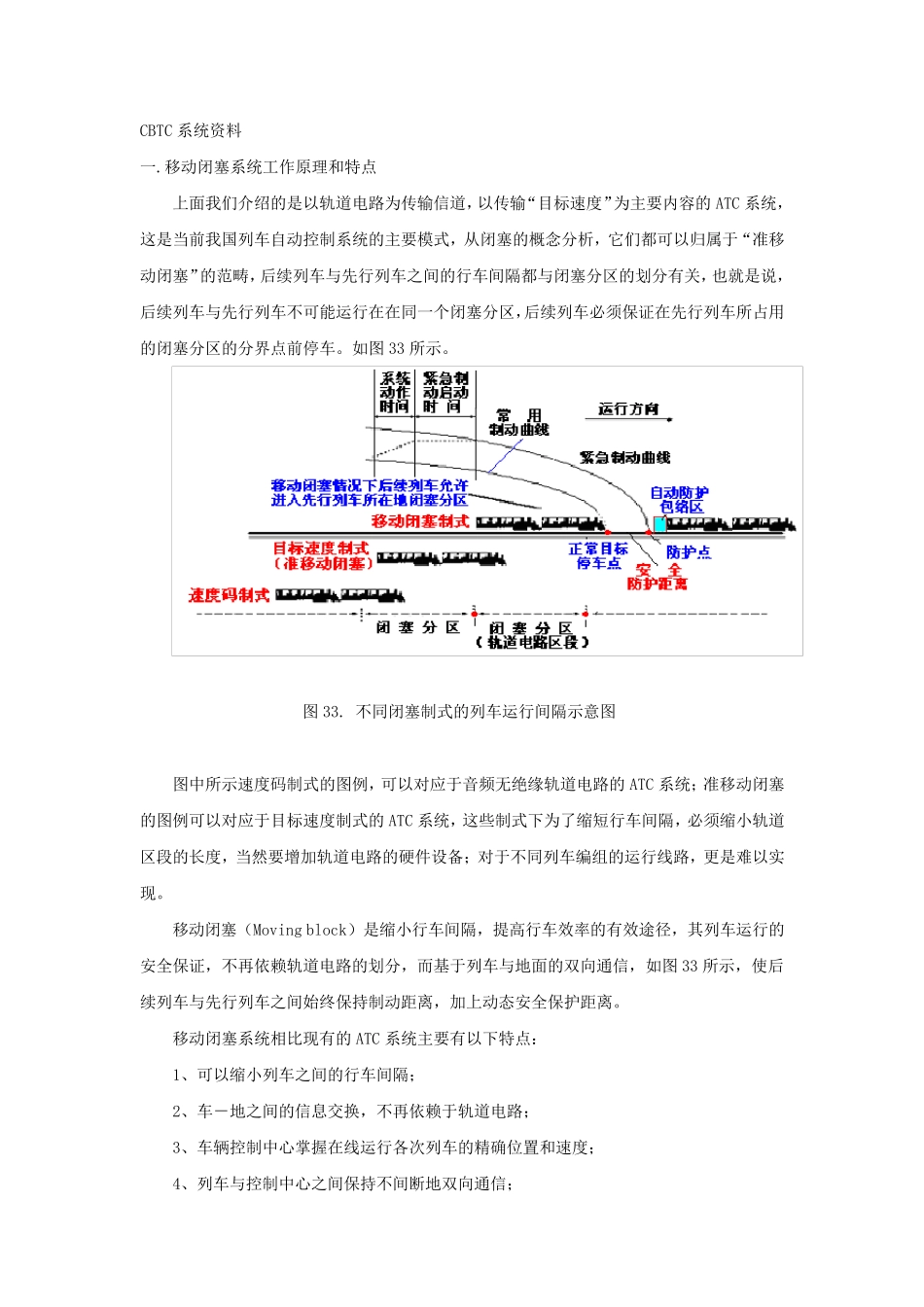

CBTC 系统资料 一.移动闭塞系统工作原理和特点 上面我们介绍的是以轨道电路为传输信道,以传输“目标速度”为主要内容的ATC 系统,这是当前我国列车自动控制系统的主要模式,从闭塞的概念分析,它们都可以归属于“准移动闭塞”的范畴,后续列车与先行列车之间的行车间隔都与闭塞分区的划分有关,也就是说,后续列车与先行列车不可能运行在在同一个闭塞分区,后续列车必须保证在先行列车所占用的闭塞分区的分界点前停车。如图 33 所示。 图 33. 不同闭塞制式的列车运行间隔示意图 图中所示速度码制式的图例,可以对应于音频无绝缘轨道电路的ATC 系统;准移动闭塞的图例可以对应于目标速度制式的ATC 系统,这些制式下为了缩短行车间隔,必须缩小轨道区段的长度,当然要增加轨道电路的硬件设备;对于不同列车编组的运行线路,更是难以实现。 移动闭塞(Moving block)是缩小行车间隔,提高行车效率的有效途径,其列车运行的安全保证,不再依赖轨道电路的划分,而基于列车与地面的双向通信,如图 33 所示,使后续列车与先行列车之间始终保持 制动距 离 ,加上动态 安全保护 距 离 。 移动闭塞系统相 比 现有的ATC 系统主要有以下特点: 1、 可以缩小列车之间的行车间隔; 2、 车- 地之间的信息 交 换 ,不再依赖于轨道电路; 3、 车辆 控制中心 掌 握 在线运行各 次 列车的精 确 位 置 和速度; 4、 列车与控制中心 之间保持 不间断 地双向通信; 5、不同编组(不同长度)的列车,可以以最高的密度,运行于同一线路; 6、ATC 系统,从一个以硬件为基础的系统,向以软件为基础的系统演变。 基于通信的列车运行控制系统(Communication - Based Train Control—简称 CBTC系统), 便是支持移动闭塞的列车运行控制系统,它不仅适用于新建的各种城市轨道交通,也适用于旧线改造、不同编组运行以及不同线路的跨线运行。近年来,随着通信技术的发展,尤其是无线通信、计算机网络技术和数字信号处理技术的迅速发展,信号系统的冗余、容错技术完善,在信号这个传统领域为CBTC 的发展奠定了基础, CBTC 系统已逐渐被信号界所认可,基于感应环线通信的移动闭塞 CBTC 系统,在我国也已运用于城市轨道交通;而基于无线(Radio)通信虚拟闭塞的CBTC 系统,已经在国外多个城市轨道交通中被采纳,我国某些大城市的城市轨道交通也已经决定选用这种制式。下面我们先对基于感应环线通信的移动闭塞 ...
