cc2530下载器安装使用说明

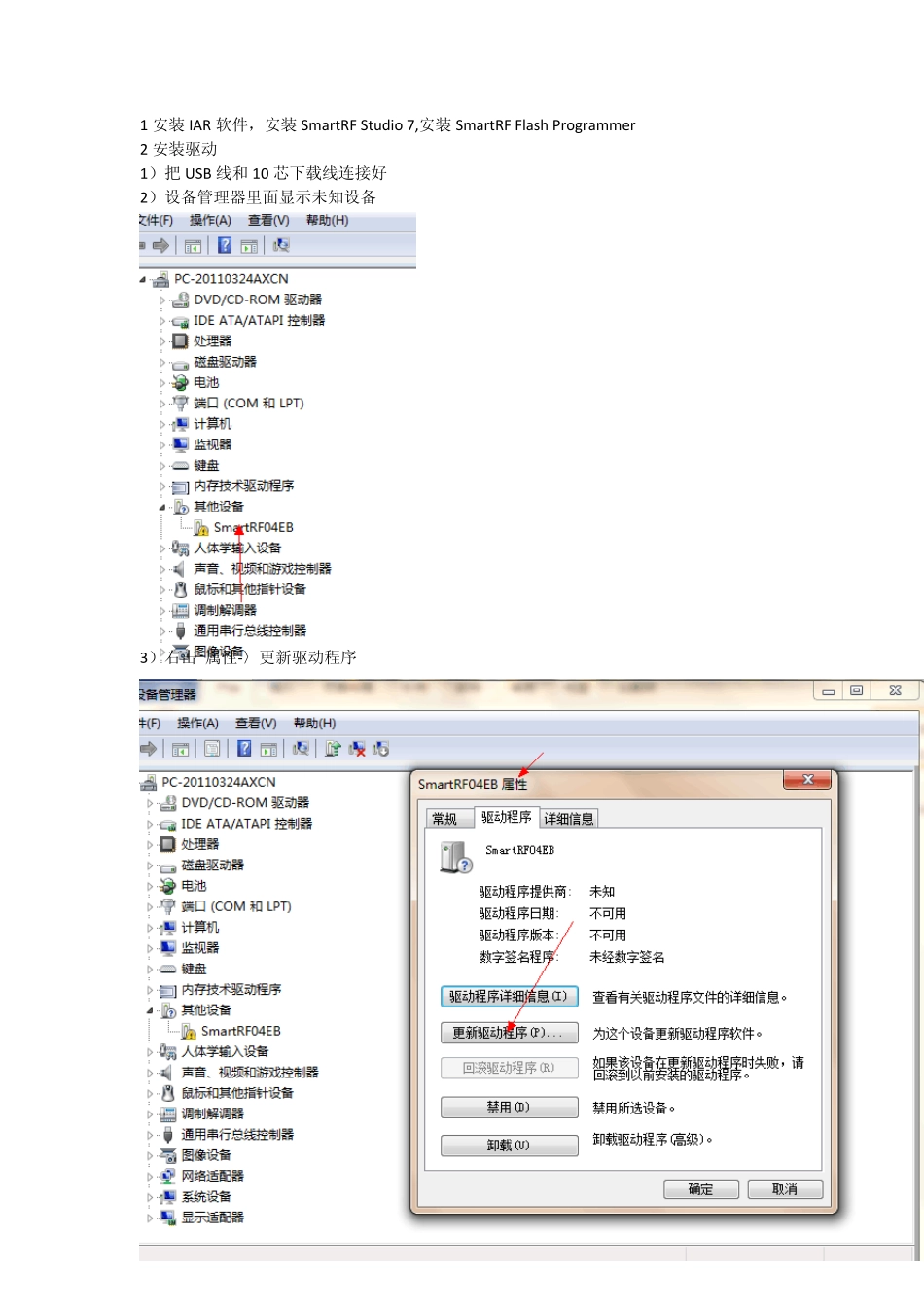

cc2530下载器安装使用说明_第1页
1/12

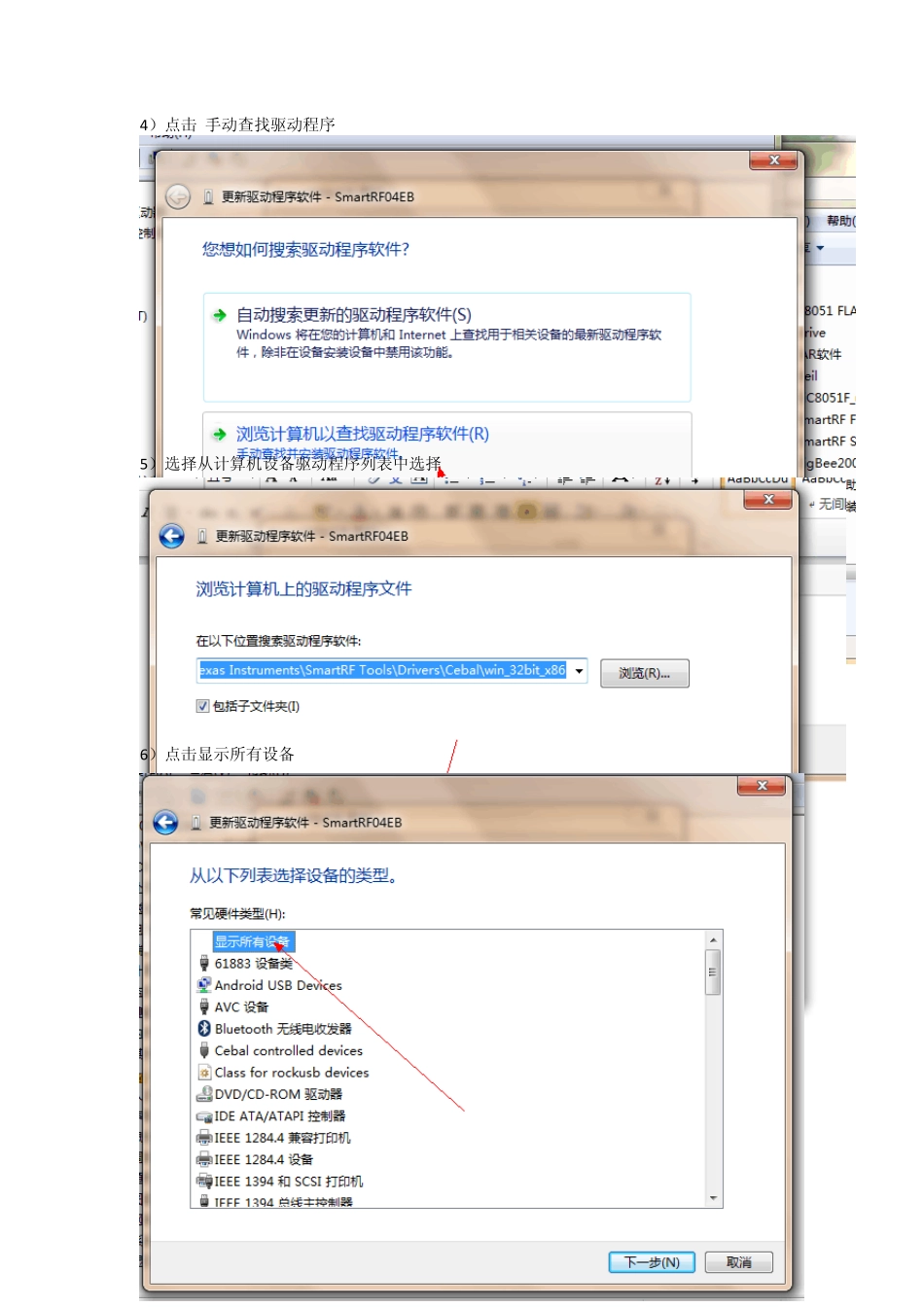

cc2530下载器安装使用说明_第2页
2/12

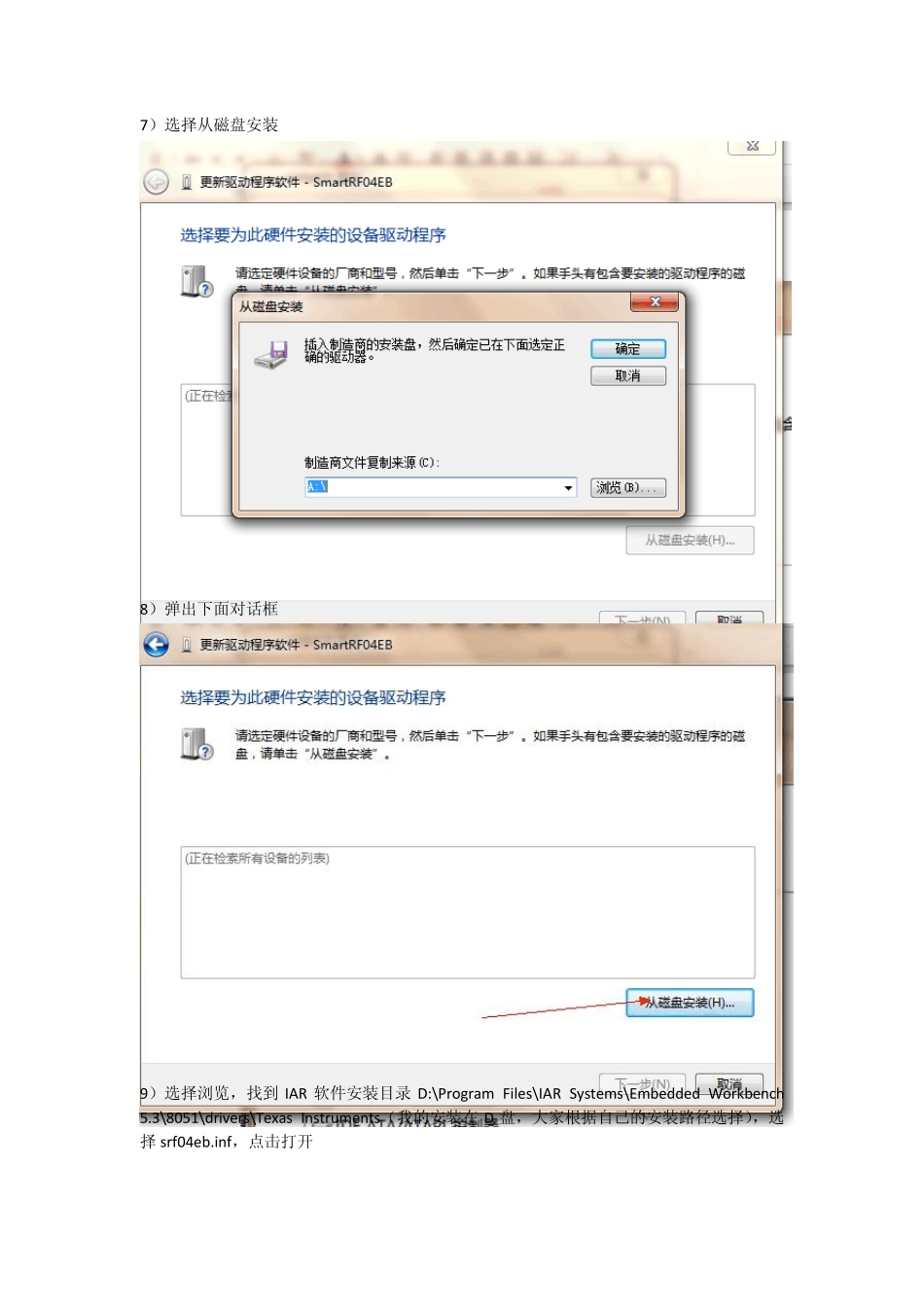

cc2530下载器安装使用说明_第3页
3/12
1 安装IAR 软件,安装SmartRF Stu dio 7,安装SmartRF Flash Programmer 2 安装驱动 1)把USB 线和10 芯下载线连接好 2)设备管理器里面显示未知设备 3)右击 属性-〉更新驱动程序 4)点击 手动查找驱动程序 5)选择从计算机设备驱动程序列表中选择 6)点击显示所有设备 7)选择从磁盘安装 8)弹出下面对话框 9)选择浏览,找到 IAR 软件安装目录 D:\Program Files\IAR Systems\Embedded Workbench 5.3\8051\drivers\Texas Instruments(我的安装在 D 盘,大家根据自己的安装路径选择),选择srf04eb.inf,点击打开 10)如下所示,双击 Chipcon SRF04EB 11)然后弹出对话框,选择始终安装 12)安装好之后,显示驱动安装成功 13)最终可以在设备管理器里面看到安装好的驱动 安装好仿真器的驱动,就可以使用SmartRF Studio7 了如下图哦(别忘了连接 zigbee 模块哦) 使用stu dio 时,不要启动 IAR 哦,不然会无法使用stu dio 关于下载器 zigbee下载器 ,全球首个低成本兼容 cc_debugger的下载器 其他的 cc_debugger下载器动辄 170-500多,现在本店的下载器全部秒杀 仅要 88元,绝对不是吹的,支持 IAR在线调试和 SmartRF STUDIO7协议分析功能 是 zigbee学习爱好者的不二选择 本下载器是目前最新的固件版本 0045 c8051f320主控芯片 同时也可以作为 c8051f320的核心开发板哦,超实惠 此宝贝目前为 DIY产品,手工焊接,焊接比较丑,如果介意不要购买 后续会推出批量产品 此产品详细资料请登陆zigbee123.com.cn/bbs/dispbbs.asp?boardid=17&Id=72 论坛查看,史无前例的 DIYzigbee下载器,大家就不用头疼不知道自己如何自制下载器了 DIY爱好者必选产品 本产品非人为损坏保修 3个月 快递自选,本产品不包邮,购买时一定联系卖家 本产品发货清单: USB线一条 十芯下载器一条 下载器一块 光盘一张:光盘内容包括说明书,驱动,相应的软件 JTAG插座的引脚顺序是这样的 上面的接口定义是本下载器连接到目标板的 JTAG口定义 下面是对应的实物位置,白色丝印有说明 下面这个是给 C8051F320下载程序的 JTAG口定义 后面这个接口是目标板上的 JTAG接口,也就是自己的 cc2530模块要这样连接JTAG,这样本下载器就可以连接到目标板下载,调试,协议分析了 以上的接线方法可以使下载器能够 DEBUG,能够连接到 SmartRF Studio7 ,但是不能使用 packet sniffer,如果要使用 packet sniffer ,那么您的 zigbee 模块的 JTAG 接口应该如下定义,这样三个工具软件就都可以使用了 淘宝:jkai.taobao.com QQ 交流群:106485180 论坛:www.zigbee123.com.cn
