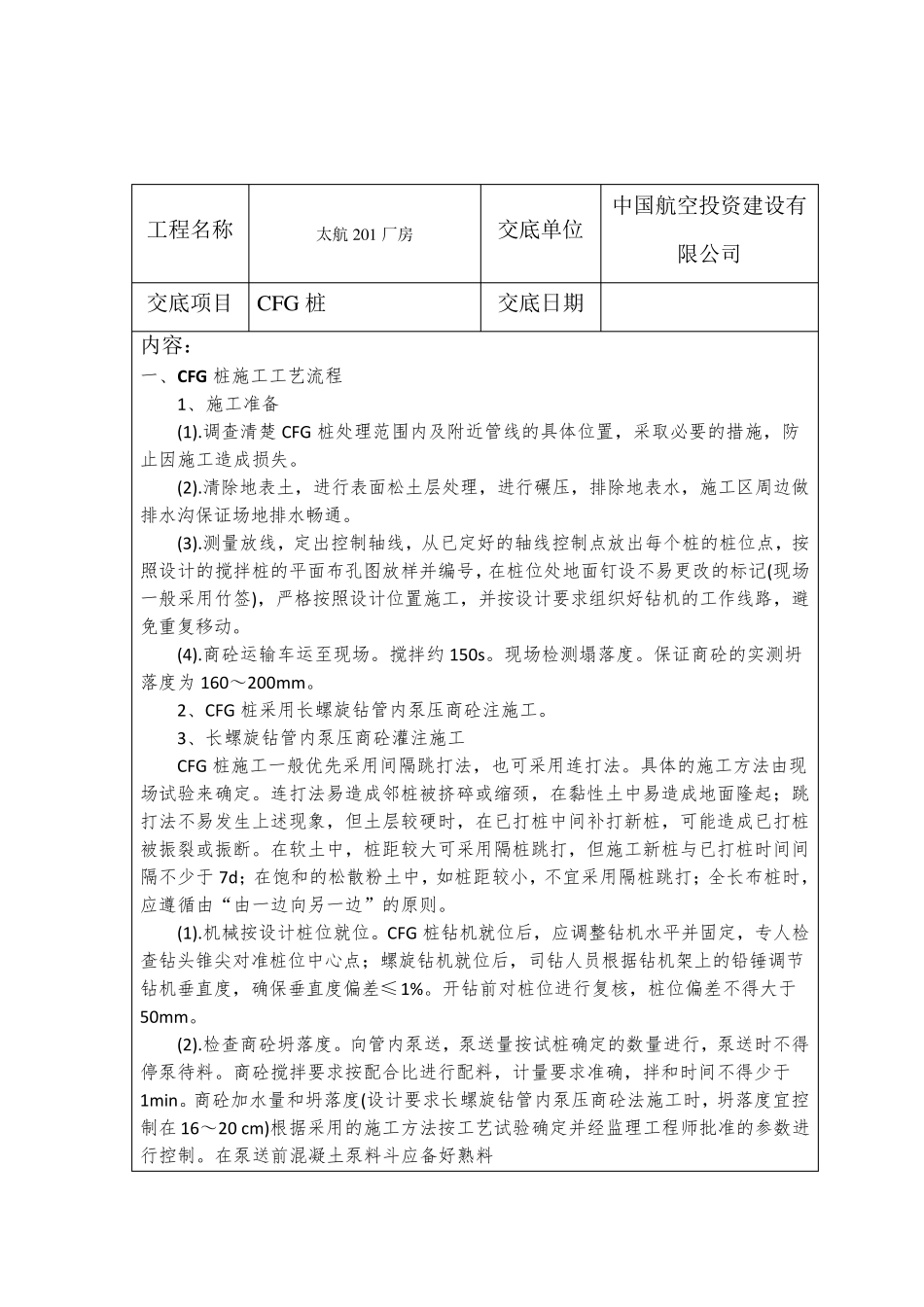

CFG桩施工技术交底

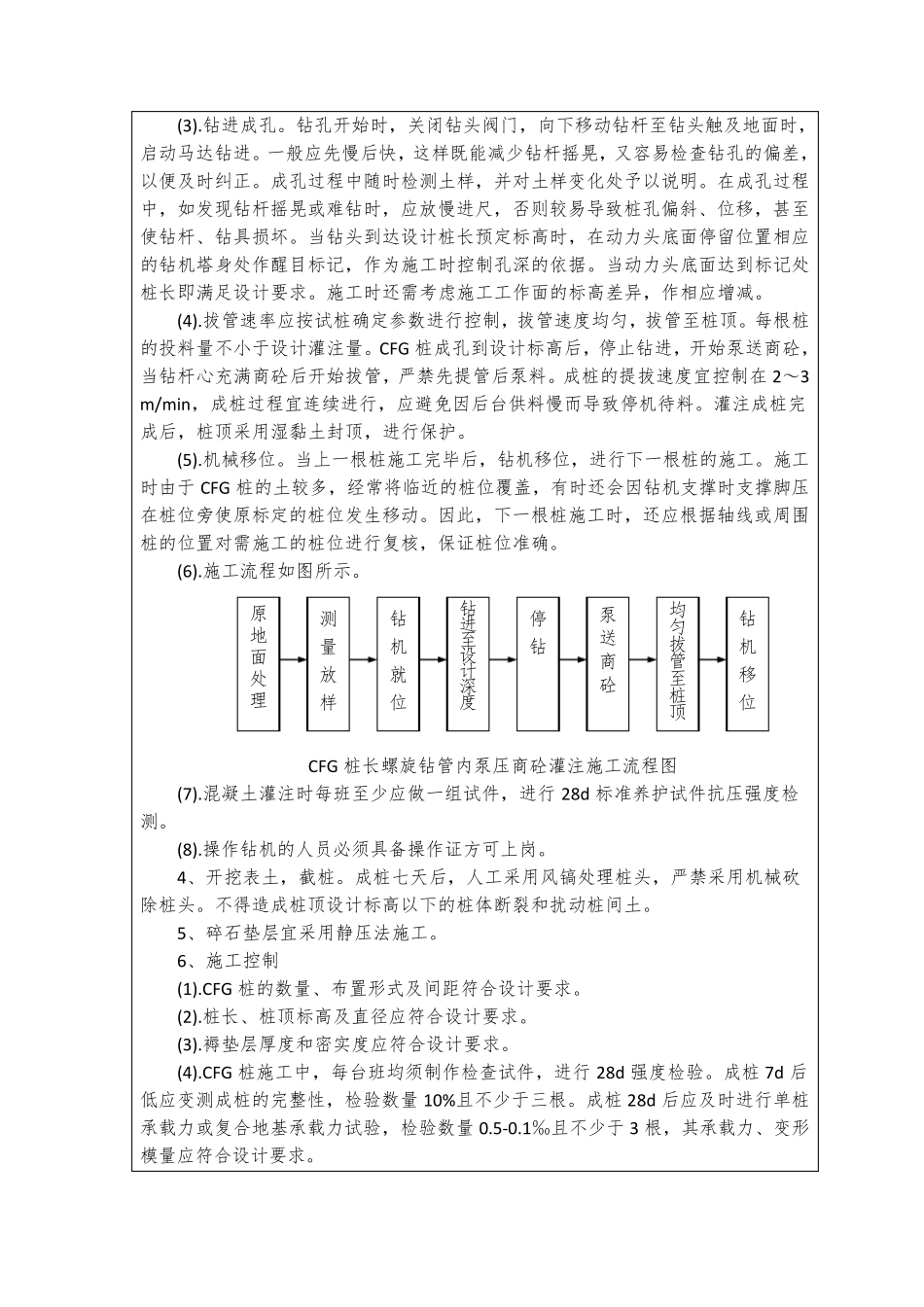

工程名称 太航201 厂房 交底单位 中国航空投资建设有限公司 交底项目 CFG 桩 交底日期 内容： 一、CFG 桩施工工艺流程 1、施工准备 (1).调查清楚 CFG 桩处理范围内及附近管线的具体位置，采取必要的措施，防止因施工造成损失。 (2).清除地表土，进行表面松土层处理，进行碾压，排除地表水，施工区周边做排水沟保证场地排水畅通。 (3).测量放线，定出控制轴线，从已定好的轴线控制点放出每个桩的桩位点，按照设计的搅拌桩的平面布孔图放样并编号，在桩位处地面钉设不易更改的标记(现场一般采用竹签)，严格按照设计位置施工，并按设计要求组织好钻机的工作线路，避免重复移动。 (4).商砼运输车运至现场。搅拌约150s。现场检测塌落度。保证商砼的实测坍落度为160～200mm。 2、CFG 桩采用长螺旋钻管内泵压商砼注施工。 3、长螺旋钻管内泵压商砼灌注施工 CFG 桩施工一般优先采用间隔跳打法，也可采用连打法。具体的施工方法由现场试验来确定。连打法易造成邻桩被挤碎或缩颈，在黏性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采用隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。 (1).机械按设计桩位就位。CFG 桩钻机就位后，应调整钻机水平并固定，专人检查钻头锥尖对准桩位中心点；螺旋钻机就位后，司钻人员根据钻机架上的铅锤调节钻机垂直度，确保垂直度偏差≤1%。开钻前对桩位进行复核，桩位偏差不得大于50mm。 (2).检查商砼坍落度。向管内泵送，泵送量按试桩确定的数量进行，泵送时不得停泵待料。商砼搅拌要求按配合比进行配料，计量要求准确，拌和时间不得少于1min。商砼加水量和坍落度(设计要求长螺旋钻管内泵压商砼法施工时，坍落度宜控制在 16～20 cm)根据采用的施工方法按工艺试验确定并经监理工程师批准的参数进行控制。在泵送前混凝土泵料斗应备好熟料 (3).钻进成孔。钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。一般应先慢后快，这样既能减少钻杆摇晃，又容易检查钻孔的偏差，以便及时纠正。成孔过程中随时检测土样，并对土样变化处予以说明。在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺，否则较易导致桩孔偏斜、位移，甚至使钻杆、钻具损坏。当钻头到达设计桩长预定标高时...
