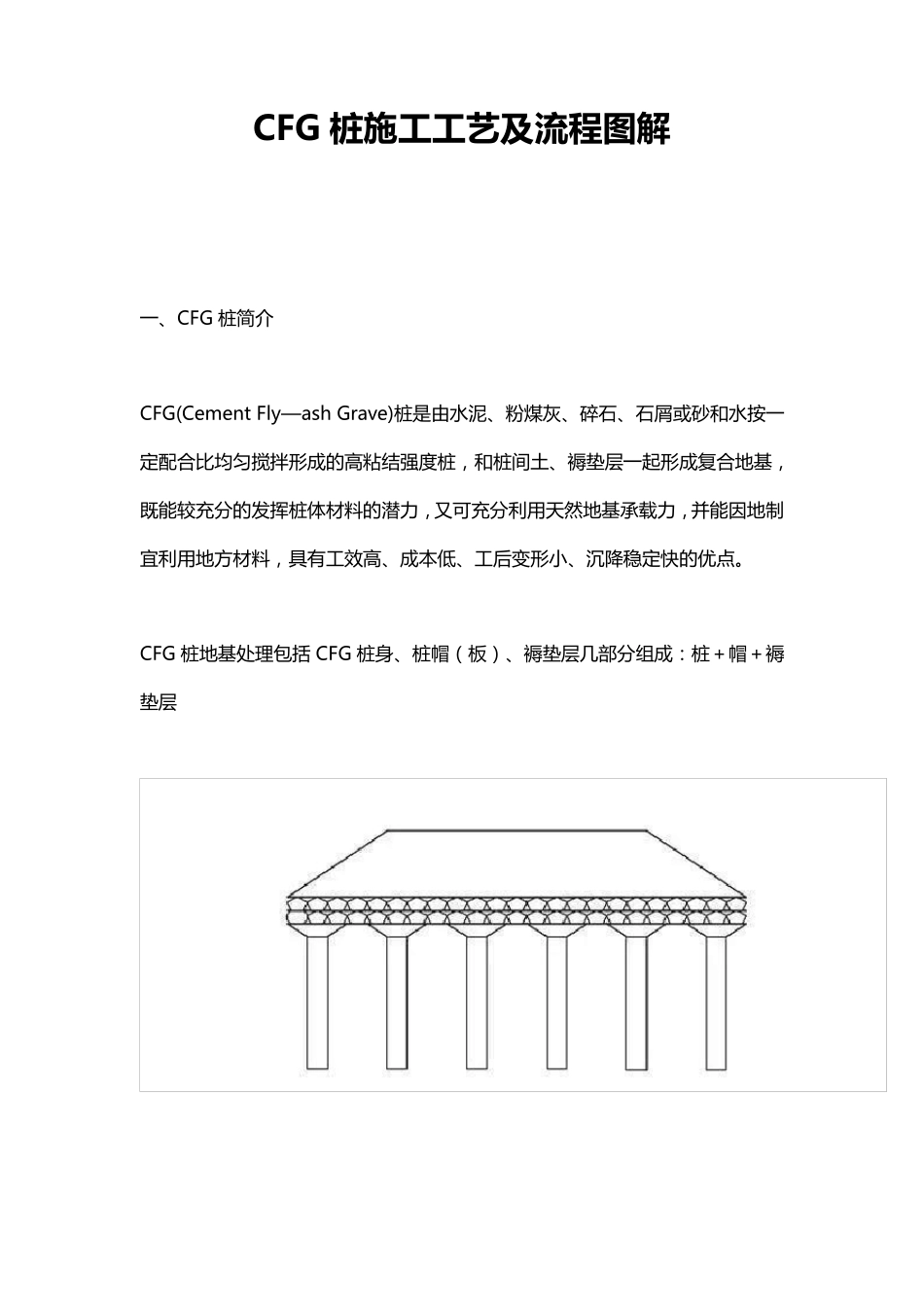

CFG 桩 施 工 工 艺 及流程图解 一 、CFG 桩 简 介 CFG(Cement Fly—ash Grave)桩 是由水泥、粉煤灰、碎石、石屑或砂和水按一定配合比均匀搅拌形成的高粘结强度桩 ，和桩 间土、褥垫层一 起形成复合地基，既能较充分的发挥桩 体材料的潜力，又可充分利用天然地基承载力，并能因地制宜利用地方材料，具有工效高、成本低、工后变形小、沉降稳定快的优点。 CFG 桩 地基处理包括 CFG 桩 身、桩 帽（板）、褥垫层几部分组成：桩 ＋帽＋褥垫层 二 、试桩 2.1 试桩目的： 试桩是为了为下一步软基处理工程施工提供技术依据，其中包括： （1）主要设备的适用性、配套设备的型号及数量； （2）根据地质情况初步选定施工工艺和施工顺序的合理性，通过确定施工控制参数及工序时间，相关人员的配备磨合；（3）桩身质量、处理后单桩承载力或地基承载力是否达到设计要求等。 三、施工机械设备 机械设备应结合试桩确定的施工方案、机械、人员组合、工期要求进行合理配置；施工 CFG 桩需要配置长螺旋钻机或振动沉管打桩机、发电机（若采用自发电时用）、砼输送泵，装载机、自卸汽车、挖掘机、小型挖掘机、砼罐车等。 四、材料和配合比 选用的水泥、粉煤灰、碎石及外加剂等原材料应符合要求及原材料质量验收有关标准，并按规定进行抽检。 按设计要求进行室内配合比试验，选定合适的配合比。 五 、施工工艺 路基 CFG 桩施工根据施工工艺，可分为"七区段"组织流水施工，分别为： 施工准备区、测量放样区、桩基施工区、桩间土清除区、桩头环切区、桩基检测区、桩帽施工区。 1、施工准备区： 清除路基范围内原地面表层植被，挖除树根,在部分现场地形起伏较大、横坡较明显区域。 在确定 CFG 桩顶标高时，要结合排水沟高程,确保在 CFG 桩施工过程中及施工完成后水经过褥垫层过滤后通过 CFG 桩顶面排至路基两侧排水沟内。 基底按设计要求施做路拱，并在路基两侧做好临时排水沟，保证排水通畅不积水。场地平整完毕后，采用压路机碾压，以满足长螺旋钻机自重和抗钻机倾倒的要求。 临时排水沟 场 地 碾 压 2、测量放样区： CFG 桩 的 定 位 从 涵 洞 轴 线 为 中 心 线 向 两 侧 对 称 布 置 ， 每 10m 一 个 断 面 按 照 按 照左 中 右 三 个 点 放 出 桩 位 ， 然 后 前 后 左 右 带 线 按 照 设 计 桩 距 精 确 量 出 每 根 桩 的 位置 ...
