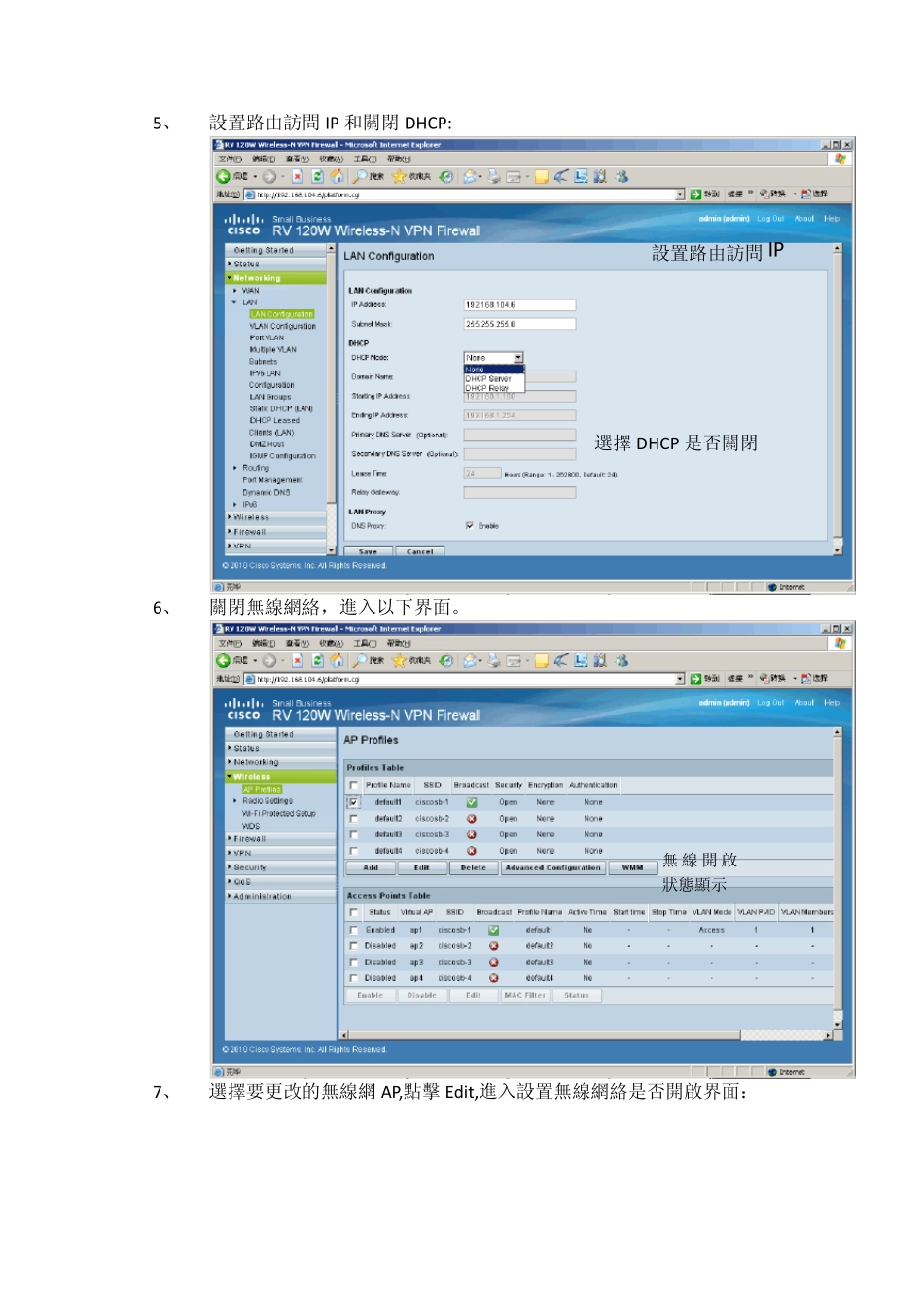

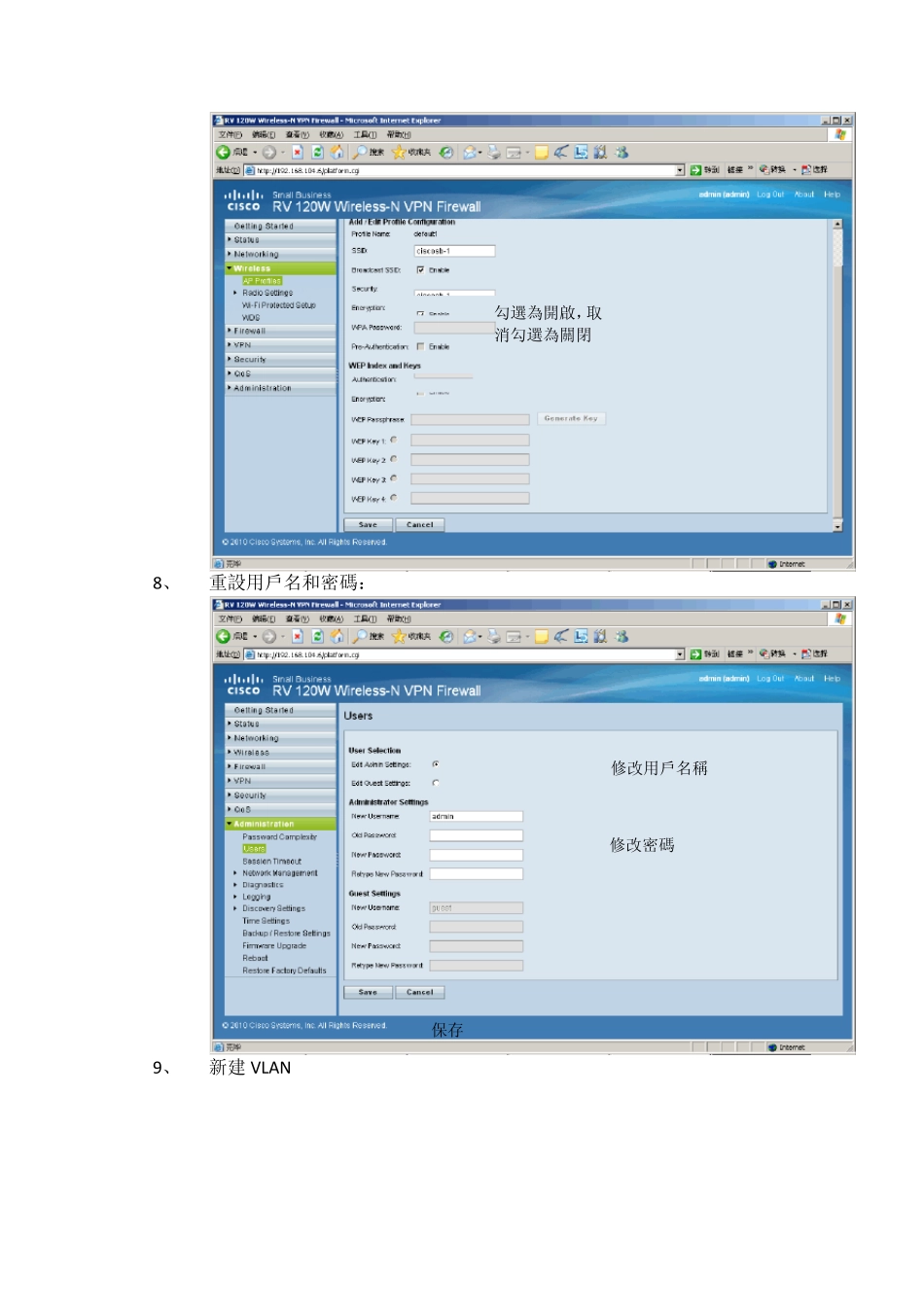

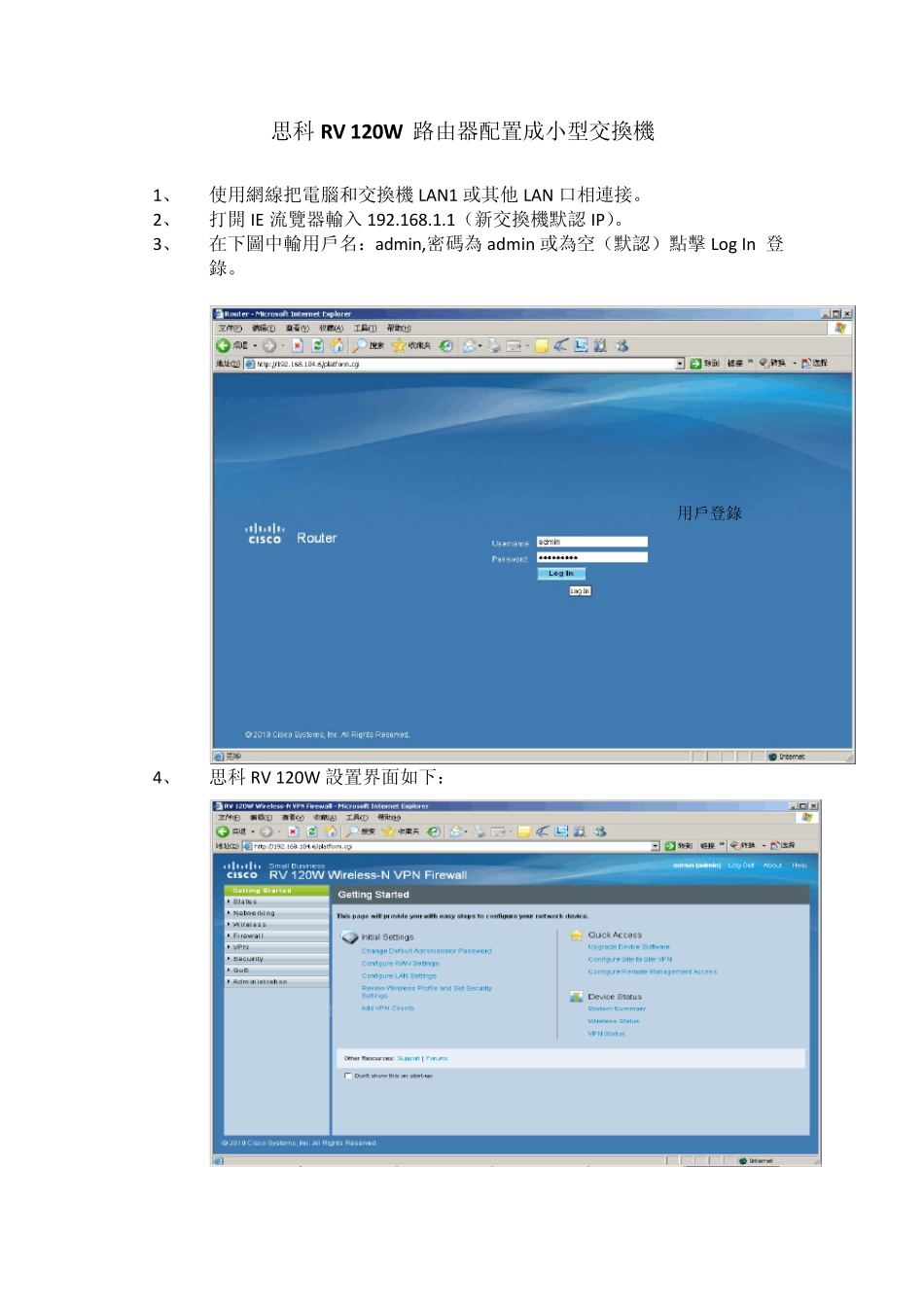

思科RV 120W 路由器配置成小型交換機 1、 使用網線把電腦和交換機LAN1 或其他 LAN 口相連接。 2、 打開 IE 流覽器輸入 192.168.1.1(新交換機默認 IP)。 3、 在下圖中輸用戶名:admin,密碼為 admin 或為空(默認)點擊 Log In 登錄。 4、 思科RV 120W 設置界面如下: 用戶登錄 5、 設置路由訪問 IP 和關閉 DHCP: 6、 關閉無線網絡,進入以下界面。 7、 選擇要更改的無線網 AP,點擊 Edit,進入設置無線網絡是否開啟界面: 設置路由訪問 IP 選擇 DHCP 是否關閉 無 線 開 啟狀態顯示 8、 重設用戶名和密碼: 9、 新建 VLAN 勾選為開啟,取消勾選為關閉 修改用戶名稱 修改密碼 保存 10、 點 Add 添加 VLAN 11、 輸入 VALN 描述名稱和 ID 編號(根據實際情況自己設定),點 Save 保存。 12、 設置 VLAN IP 地址和子網掩码 已建好 VLAN 點 Add 添加 VLAN 輸入 VALN 描述名稱 ID 編號名稱 保存 13、 選擇要編輯的 VLAN 號,點擊 Edit。 14、 修改后關閉 DHCP 點擊保存。 15、 VLAN 端口分配: 已設定 VLAN IP 地址 勾選要編輯的 VLAN ID點擊 Edit 修改 VLAN IP地址和子網掩码 修改 VLAN IP 地址和子 選擇 DHCP是否關閉 16、 選擇要編輯的端口,點擊 Edit 17、 先選擇端口類型(Tru nk 用于交換機级联,General 為一般通用接口,Aceess 用于設定開放 VLAN 對象),保存,選擇端口類型后選要開放的VLAN ID 編號,保存。 端 口 分配狀態 勾選要編輯的端口,點擊 Edit 端口類型選擇 設定其端口要開放的VLAN ID 編號
