Cisco小型局域网配置总结

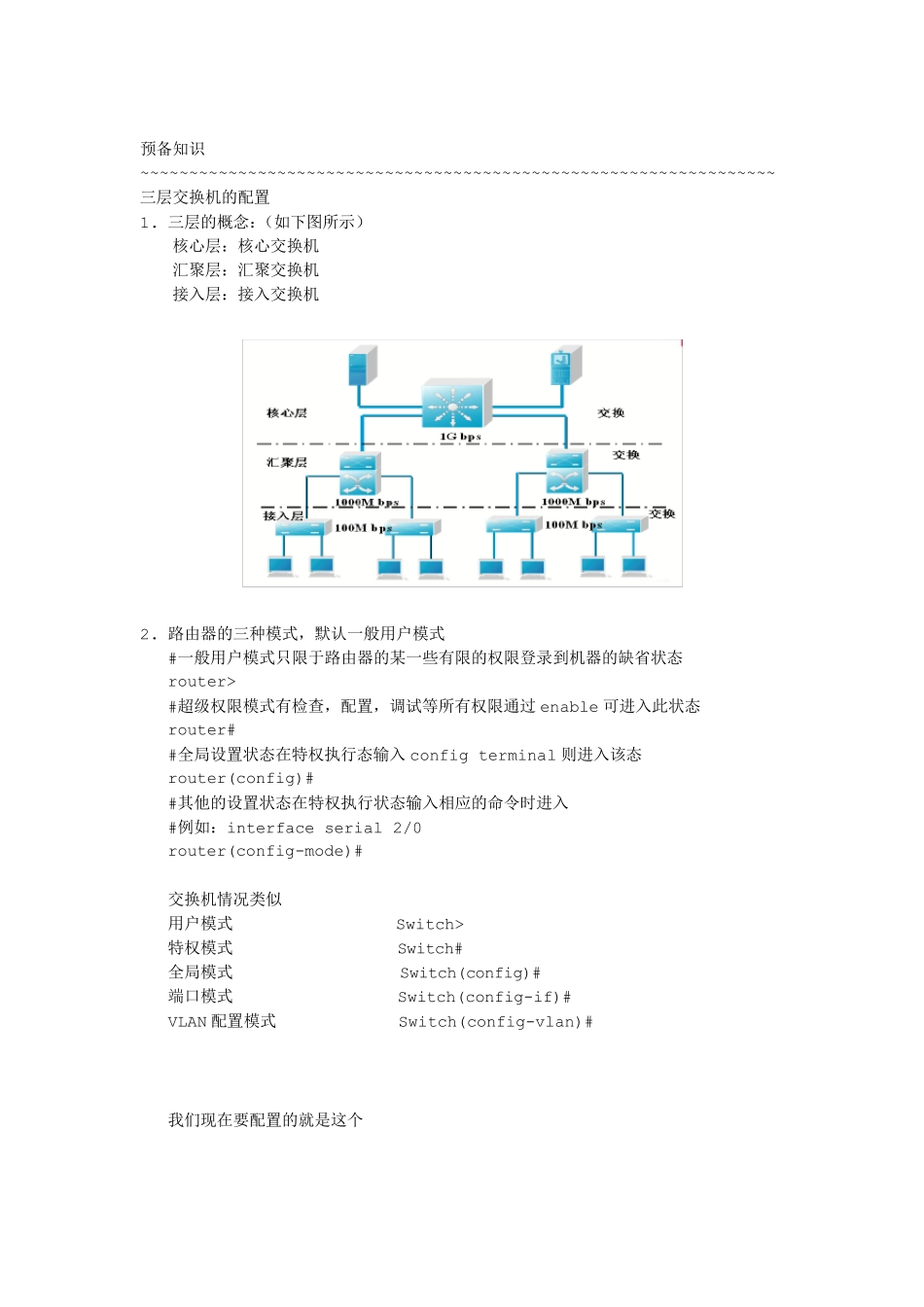

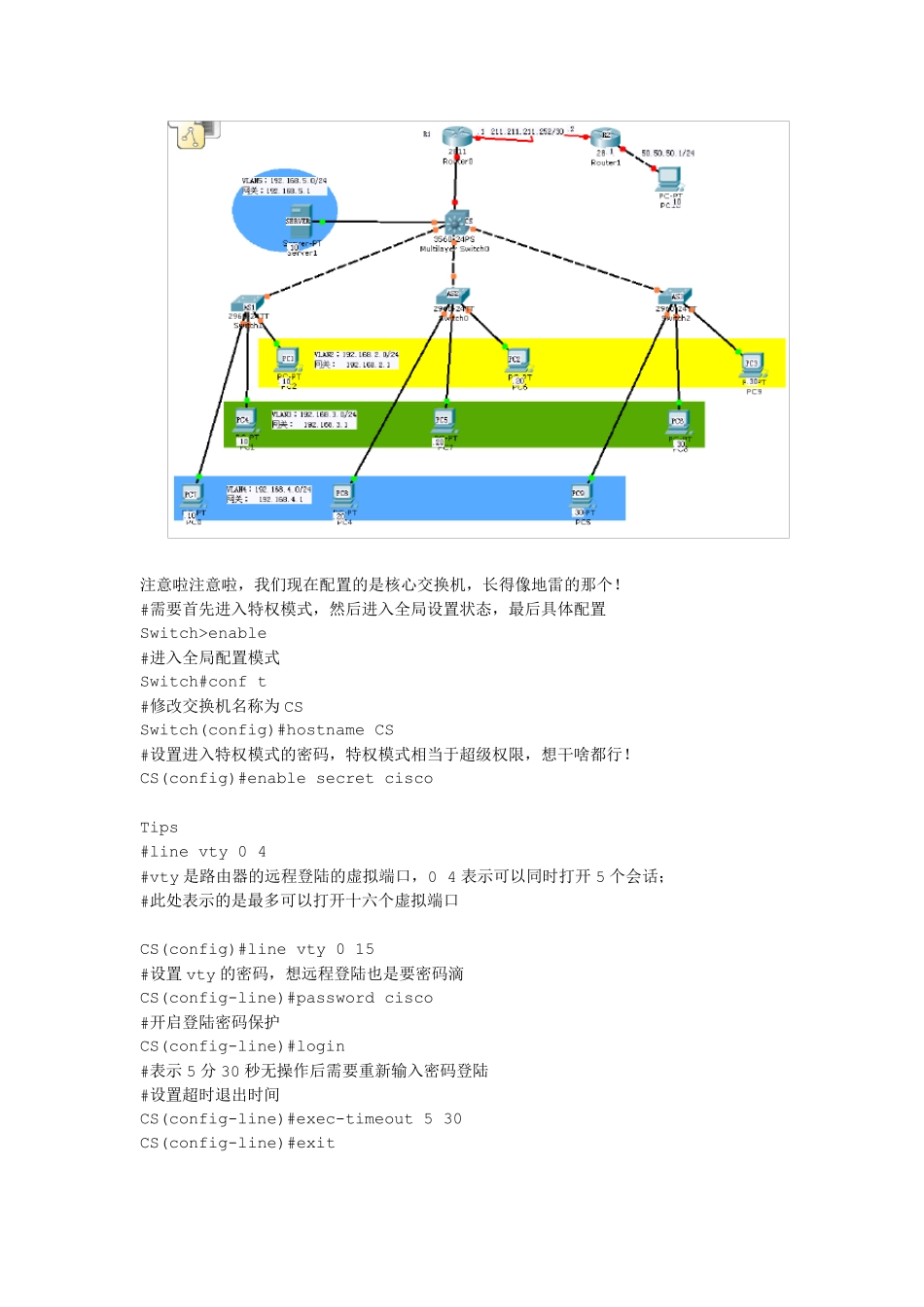

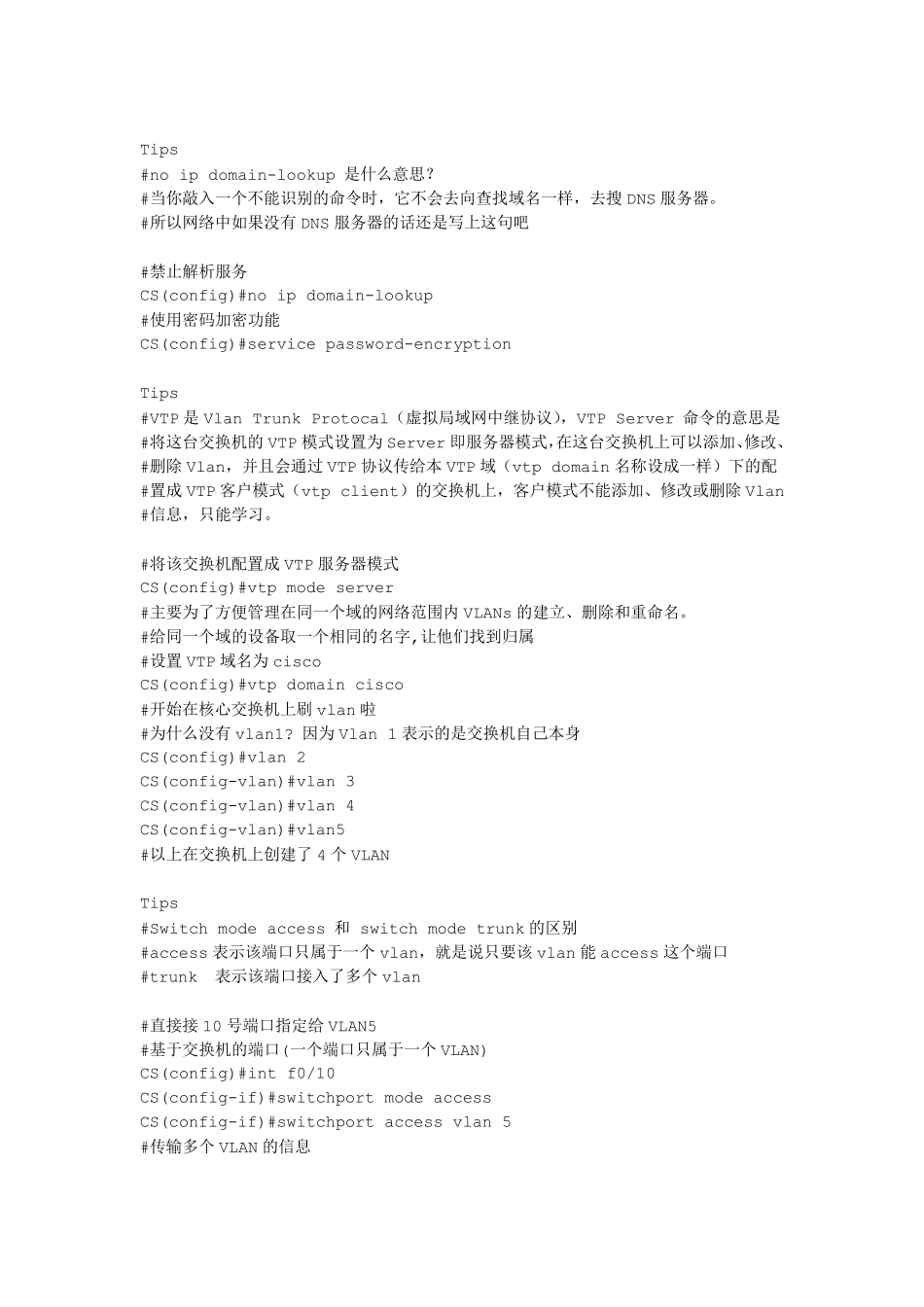

预备知识 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 三层交换机的配置 1. 三层的概念：（如下图所示） 核心层：核心交换机 汇聚层：汇聚交换机 接入层：接入交换机 2. 路由器的三种模式，默认一般用户模式 #一般用户模式只限于路由器的某一些有限的权限登录到机器的缺省状态 router> #超级权限模式有检查，配置，调试等所有权限通过 enable 可进入此状态 router# #全局设置状态在特权执行态输入config terminal 则进入该态 router(config)# #其他的设置状态在特权执行状态输入相应的命令时进入 #例如：interface serial 2/0 router(config-mode)# 交换机情况类似 用户模式 Switch> 特权模式 Switch# 全局模式 Switch(config)# 端口模式 Switch(config-if)# VLAN 配置模式 Switch(config-vlan)# 我们现在要配置的就是这个 注意啦注意啦，我们现在配置的是核心交换机，长得像地雷的那个！ #需要首先进入特权模式，然后进入全局设置状态，最后具体配置 Switch>enable #进入全局配置模式 Switch#conf t #修改交换机名称为 CS Switch(config)#hostname CS #设置进入特权模式的密码，特权模式相当于超级权限，想干啥都行！ CS(config)#enable secret cisco Tips #line vty 0 4 #vty 是路由器的远程登陆的虚拟端口，0 4 表示可以同时打开 5 个会话； #此处表示的是最多可以打开十六个虚拟端口 CS(config)#line vty 0 15 #设置vty 的密码，想远程登陆也是要密码滴 CS(config-line)#password cisco #开启登陆密码保护 CS(config-line)#login #表示 5 分 30 秒无操作后需要重新输入密码登陆 #设置超时退出时间 CS(config-line)#exec-timeout 5 30 CS(config-line)#exit Tips #no ip domain-lookup 是什么意思？ #当你敲入一个不能识别的命令时，它不会去向查找域名一样，去搜DNS 服务器。 #所以网络中如果没有DNS 服务器的话还是写上这句吧 #禁止解析服务 CS(config)#no ip domain-lookup #使用密码加密功能 CS(config)#service password-encryption Tips #VTP 是Vlan Trunk Protocal（虚拟局域网中继协议），VTP Server 命令的意思是 #将这台交换机的VTP 模式设置为Server 即服务器模式，在这台交换机上可以添加、修改、#删除 Vlan，并且会通过 VTP 协议传给本 VTP 域（vtp domain 名称设成一样）下的配 ...
