CISCO设备实现大型企业的网络组建实例

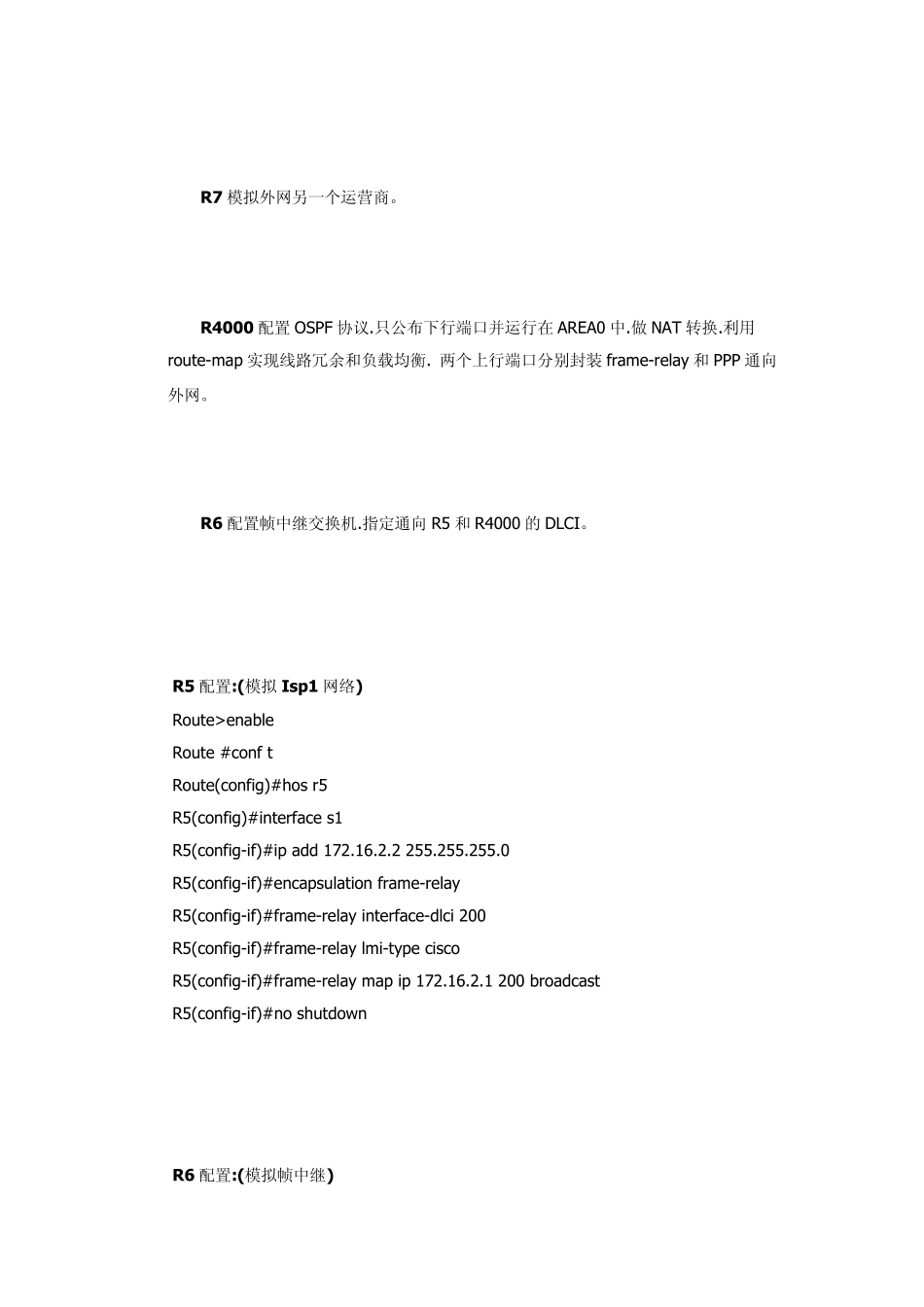

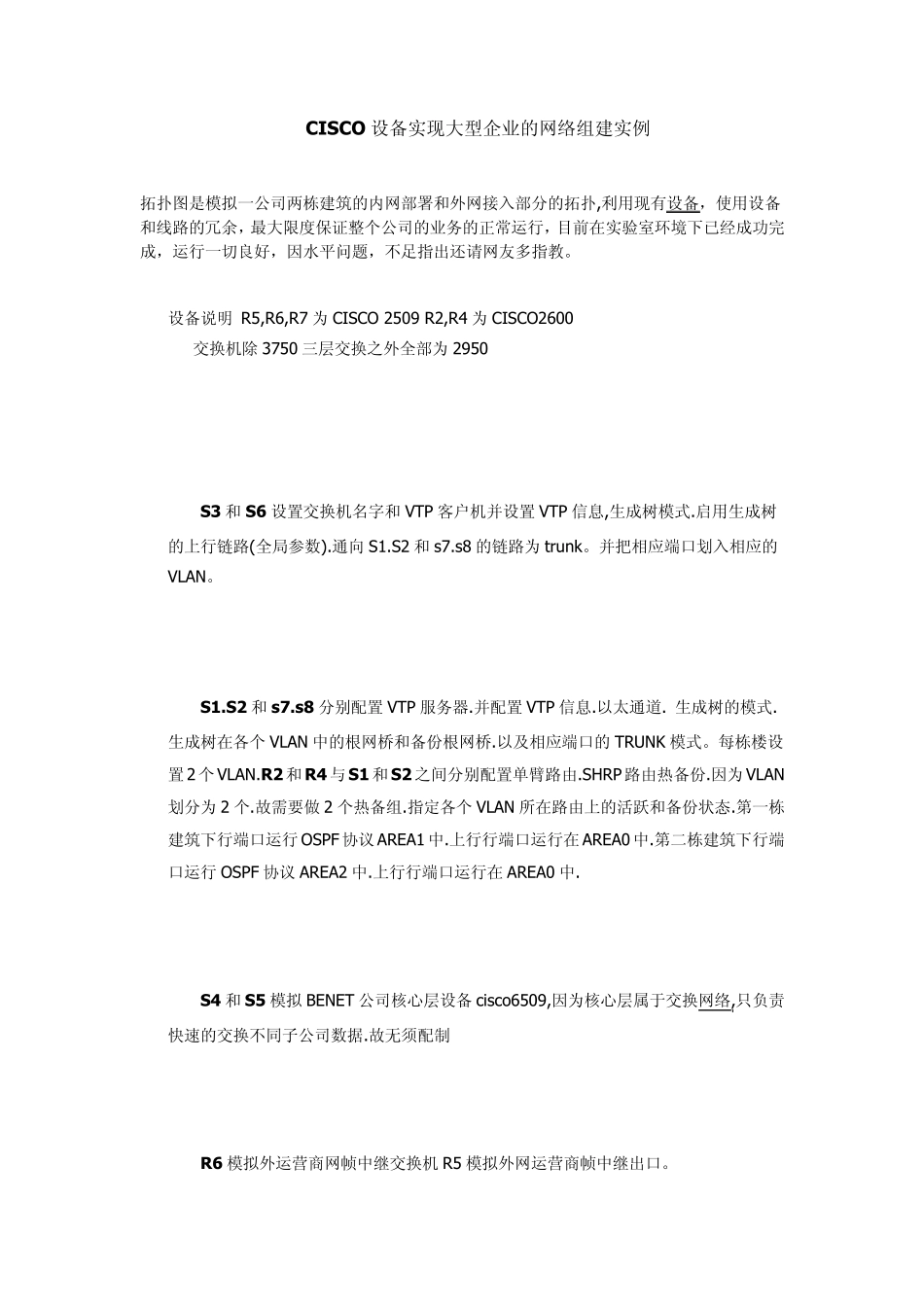

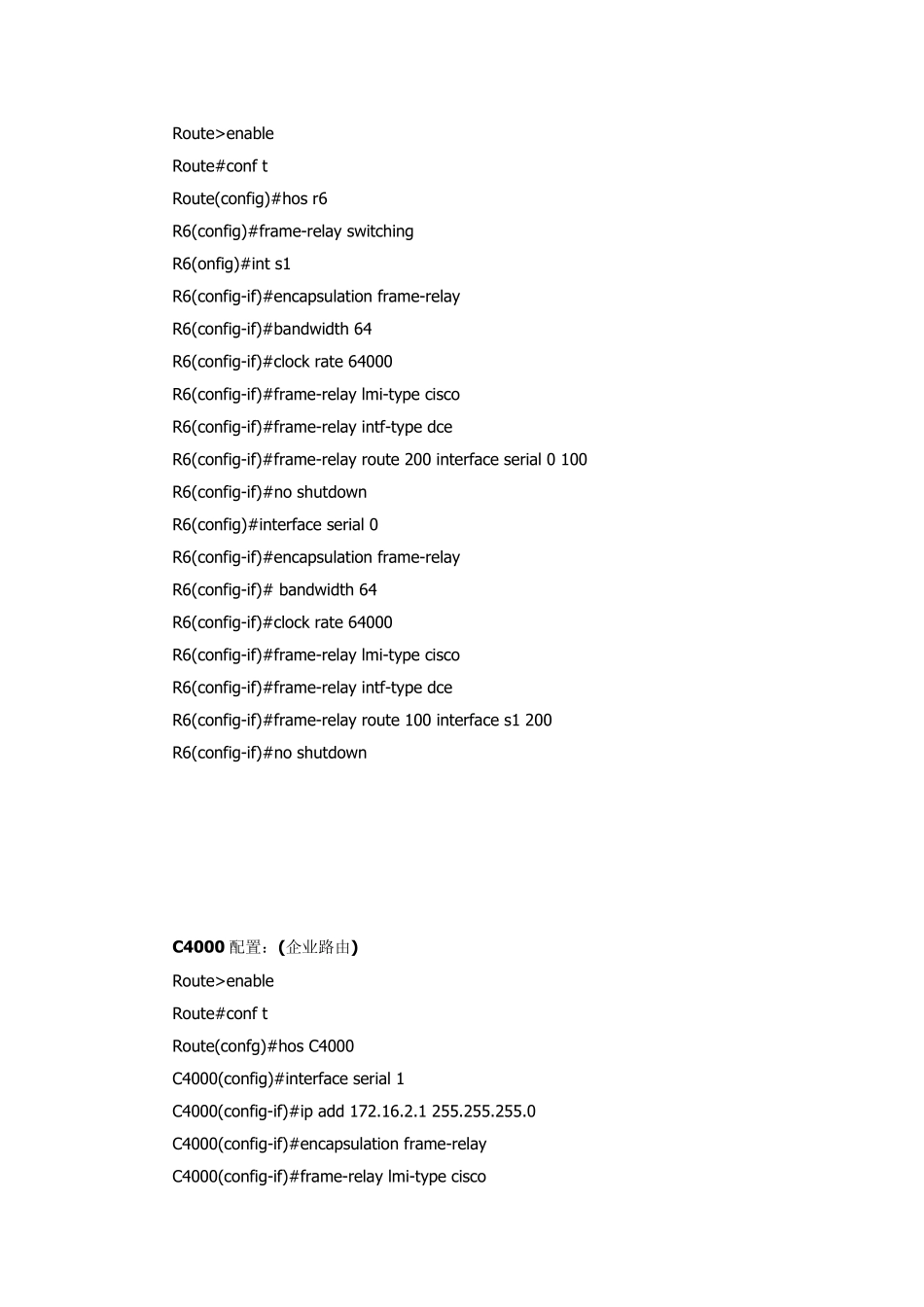

CISCO 设备实现大型企业的网络组建实例 拓扑图是模拟一公司两栋建筑的内网部署和外网接入部分的拓扑,利用现有设备，使用设备和线路的冗余，最大限度保证整个公司的业务的正常运行，目前在实验室环境下已经成功完成，运行一切良好，因水平问题，不足指出还请网友多指教。 设备说明 R5,R6,R7 为 CISCO 2509 R2,R4 为 CISCO2600 交换机除 3750 三层交换之外全部为 2950 S3 和S6 设置交换机名字和VTP 客户机并设置 VTP 信息,生成树模式.启用生成树的上行链路(全局参数).通向 S1.S2 和s7.s8 的链路为 tru nk。并把相应端口划入相应的VLAN。 S1.S2 和s7.s8 分别配置 VTP 服务器.并配置 VTP 信息.以太通道. 生成树的模式.生成树在各个VLAN 中的根网桥和备份根网桥.以及相应端口的TRUNK 模式。每栋楼设置 2 个VLAN.R2和R4与 S1 和S2 之间分别配置单臂路由.SHRP 路由热备份.因为 VLAN划分为 2 个.故需要做 2 个热备组.指定各个VLAN 所在路由上的活跃和备份状态.第一栋建筑下行端口运行OSPF 协议 AREA1 中.上行行端口运行在AREA0 中.第二栋建筑下行端口运行OSPF 协议 AREA2 中.上行行端口运行在AREA0 中. S4 和S5 模拟BENET 公司核心层设备cisco6509,因为核心层属于交换网络,只负责快速的交换不同子公司数据.故无须配制 R6 模拟外运营商网帧中继交换机 R5 模拟外网运营商帧中继出口。 R7 模拟外网另一个运营商。 R4000 配置 OSPF 协议.只公布下行端口并运行在 AREA0 中.做 NAT 转换.利用route-map 实现线路冗余和负载均衡. 两个上行端口分别封装 frame-relay和 PPP 通向外网。 R6 配置帧中继交换机.指定通向 R5 和 R4000 的 DLCI。 R5 配置:(模拟Isp1 网络) Route>enable Route #conf t Route(config)#hos r5 R5(config)#interface s1 R5(config-if)#ip add 172.16.2.2 255.255.255.0 R5(config-if)#encapsulation frame-relay R5(config-if)#frame-relay interface-dlci 200 R5(config-if)#frame-relay lmi-type cisco R5(config-if)#frame-relay map ip 172.16.2.1 200 broadcast R5(config-if)#no shutdown R6 配置:(模拟帧中继) Route>enable Route#conf t Route(config)#hos r6 R6(config)#frame-relay switching R6(onfig)#int s1 R6(config-if)#encapsulation frame-relay R6(config-if)#bandwidth 64 R6(conf...
