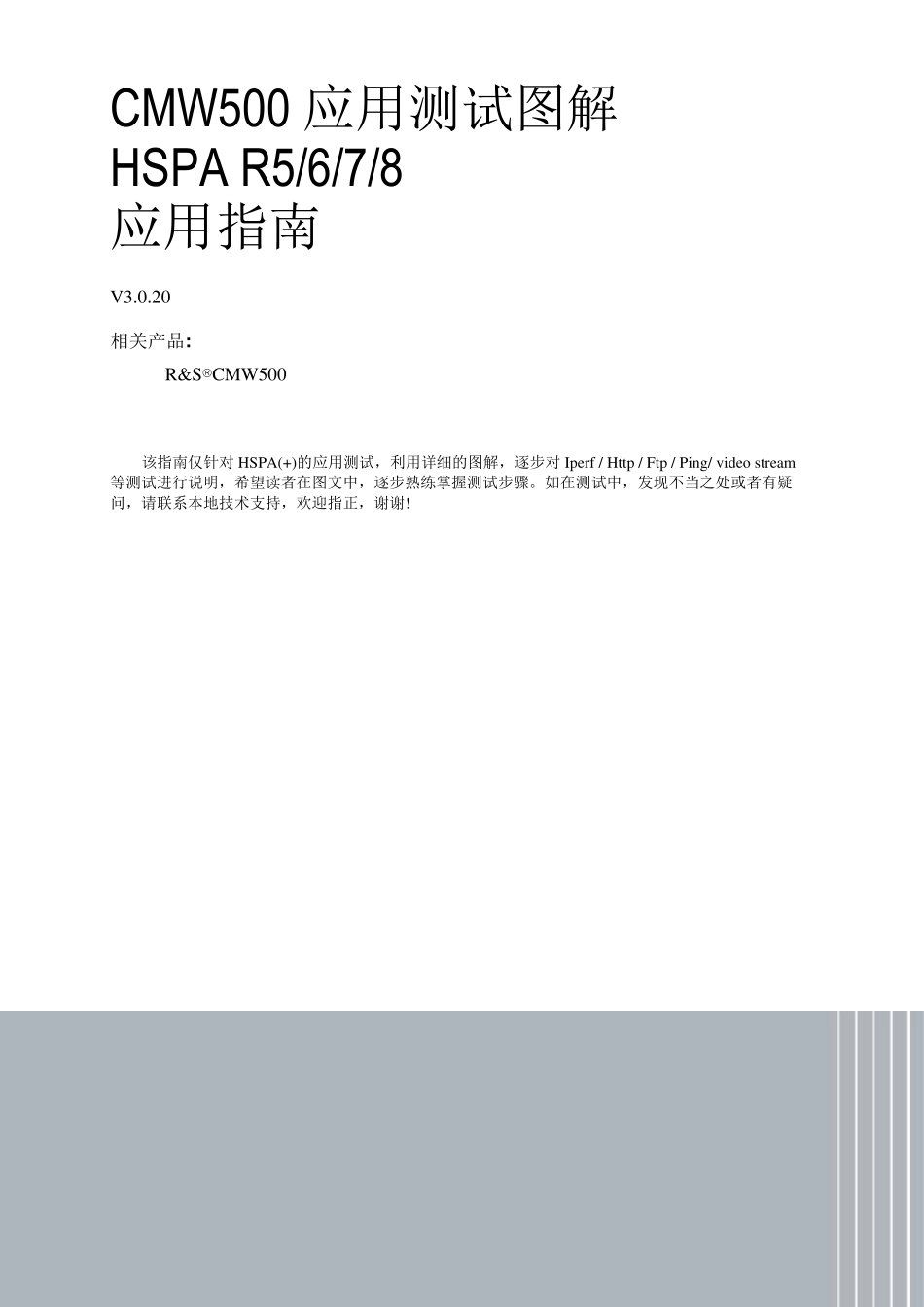

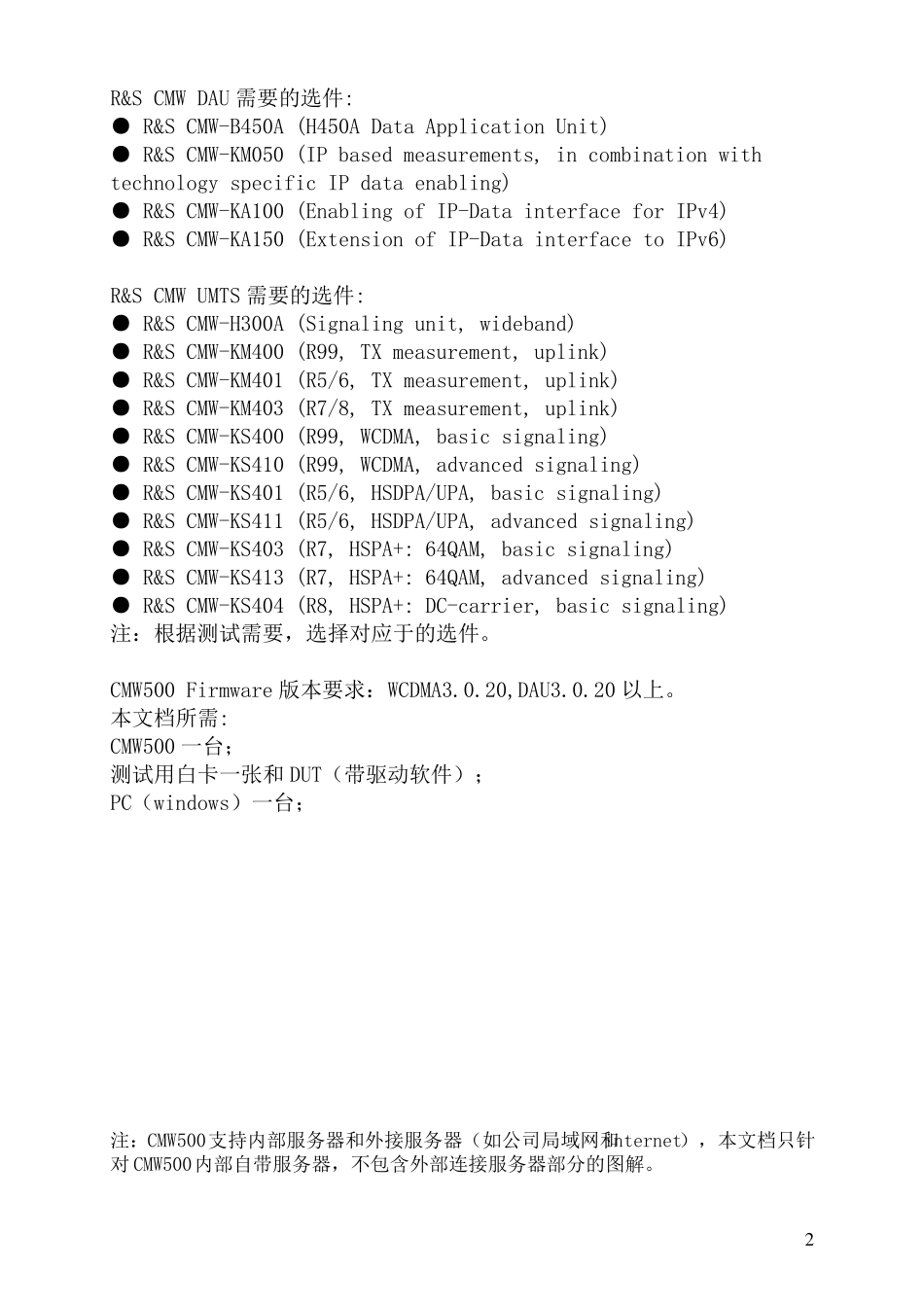

CMW 500 应用测试图解 HSPA R5/6/7/8 应用指南 V3.0.20 相关产品: R&SCMW500 该指南仅针对HSPA(+)的应用测试，利用详细的图解，逐步对Iperf / Http / Ftp / Ping/ v ideo stream等测试进行说明，希望读者在图文中，逐步熟练掌握测试步骤。如在测试中，发现不当之处或者有疑问，请联系本地技术支持，欢迎指正，谢谢! 2 R&S CMW DAU 需要的选件: ● R&S CMW-B450A (H450A Data Application Unit) ● R&S CMW-KM050 (IP based measurements, in combination with technology specific IP data enabling) ● R&S CMW-KA100 (Enabling of IP-Data interface for IPv4) ● R&S CMW-KA150 (Extension of IP-Data interface to IPv6) R&S CMW UMTS 需要的选件: ● R&S CMW-H300A (Signaling unit, wideband) ● R&S CMW-KM400 (R99, TX measurement, uplink) ● R&S CMW-KM401 (R5/6, TX measurement, uplink) ● R&S CMW-KM403 (R7/8, TX measurement, uplink) ● R&S CMW-KS400 (R99, WCDMA, basic signaling) ● R&S CMW-KS410 (R99, WCDMA, advanced signaling) ● R&S CMW-KS401 (R5/6, HSDPA/UPA, basic signaling) ● R&S CMW-KS411 (R5/6, HSDPA/UPA, advanced signaling) ● R&S CMW-KS403 (R7, HSPA+: 64QAM, basic signaling) ● R&S CMW-KS413 (R7, HSPA+: 64QAM, advanced signaling) ● R&S CMW-KS404 (R8, HSPA+: DC-carrier, basic signaling) 注：根据测试需要，选择对应于的选件。 CMW500 Firmware 版本要求：WCDMA3.0.20,DAU3.0.20 以上。 本文档所需: CMW500 一台； 测试用白卡一张和 DUT（带驱动软件）； PC（windows）一台； 注：CMW500支持内部服务器和外接服务器（如公司局域网和internet），本文档只针对 CMW500内部自带服务器，不包含外部连接服务器部分的图解。 3 UMTS 部分 一．建立HSPA 数据业务连接 打开仪表后，首先复位（RESET）仪表，再选择SIGNAL GEN; 选择WCDMA 信令单元，任务栏就出现“WCDMA1 Signaling”； 选择该任务“WCDMA Signaling”后，就可以对小区进行配置了。根据 DUT的能力，选择适当的参数进行配置。 首先，流量控制，选择-如下两幅图： １． TTI distance ２． HARQ Processe ...
