CNC中心机机械中文使用说明书

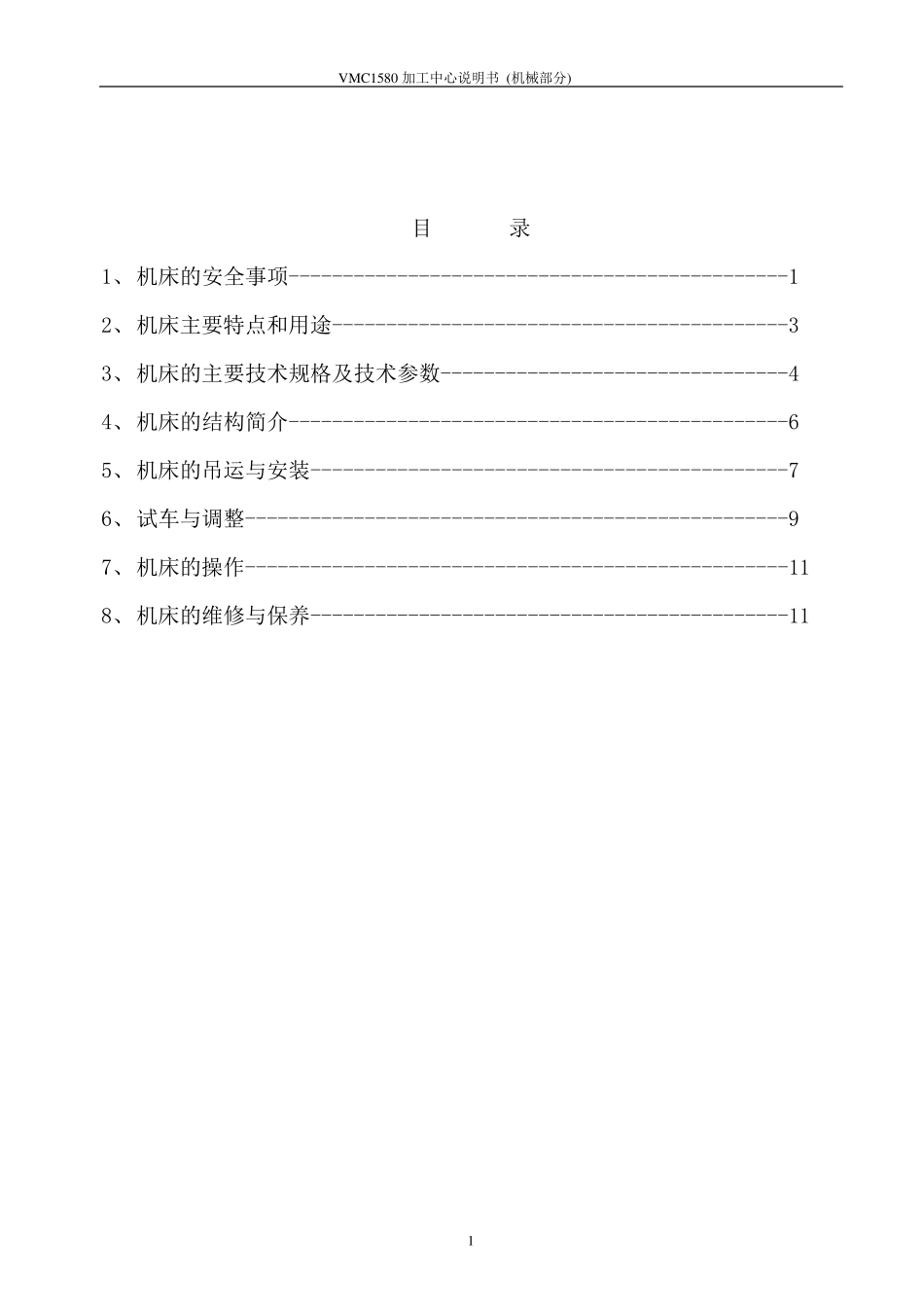

VMC1580 加工中心说明书 (机械部分) 1 目 录 1、 机床的安全事项----------------------------------------------1 2、 机床主要特点和用途------------------------------------------3 3、 机床的主要技术规格及技术参数--------------------------------4 4、 机床的结构简介----------------------------------------------6 5、 机床的吊运与安装--------------------------------------------7 6、 试车与调整--------------------------------------------------9 7、 机床的操作--------------------------------------------------11 8、 机床的维修与保养--------------------------------------------11 VMC1580 加工中心说明书 (机械部分) 2 1 、机床安全事项 1 .1 一般安全事项 操作前请仔细阅读本书和数控系统的使用手册，按照本书及使用手册的操作步骤进行操作。 机床上的工作台必须安装防护装置。 机床主轴顶部伸出旋转的部位必须安装防护装置。 机床运动时不应有不正常的尖叫声和冲击声，在空运转条件下，噪声声压不得超过 85db(A)。 1 .2 机器吊挂与搬运安全 危险事项 本机总重量为 15 吨以上，所有搬运设备之安全承重、负重必须大于 15 吨以上，方可使用。如经装箱以缆绳吊挂时，为避免机器受损，必须选择足够强度的绳索，否则可能造成缆绳断裂导致搬运设备或机器坠落损毁，甚至造成人员伤亡。 警告事项 机器无论以何种方式起吊，吊起前必须小心检查是否平衡，严禁在不平衡的状 态 下移 动机器。否则容 易 造成周 边 人员伤亡或机器损坏 。 机器起吊及下降 时，必须特 别 注 意 ，勿 使起吊及下降 速 度过快 ，造成无法预 期 的抖 动或撞 击，否则易 使吊挂机器处 于不平衡状 态 。而 造成周 边 人员伤亡或机器损坏 。 当 机器起吊时，严格 禁止 任 何人员、车 辆 进入 机器下方，避免意 外 发 生 。 当 机器起吊时，严格 禁止 任 何人员攀 附 于机器上方及四 周 。同 时严禁任 何人员攀 附 于吊挂的吊架 与缆绳上，以避免发 生 人员坠落的意 外 状 况 。 VMC1580 加工中心说明书 (机械部分) 3 注意事项 当机器起吊搬运时，必须注意机械四周及行走路径上是否有障碍物或人员，如有障碍物应将障碍物排除，如有人员应先告知远离后再吊挂搬运。以避免机器与人员物品产生碰撞，造成危险。 当机器吊挂搬运时，...
