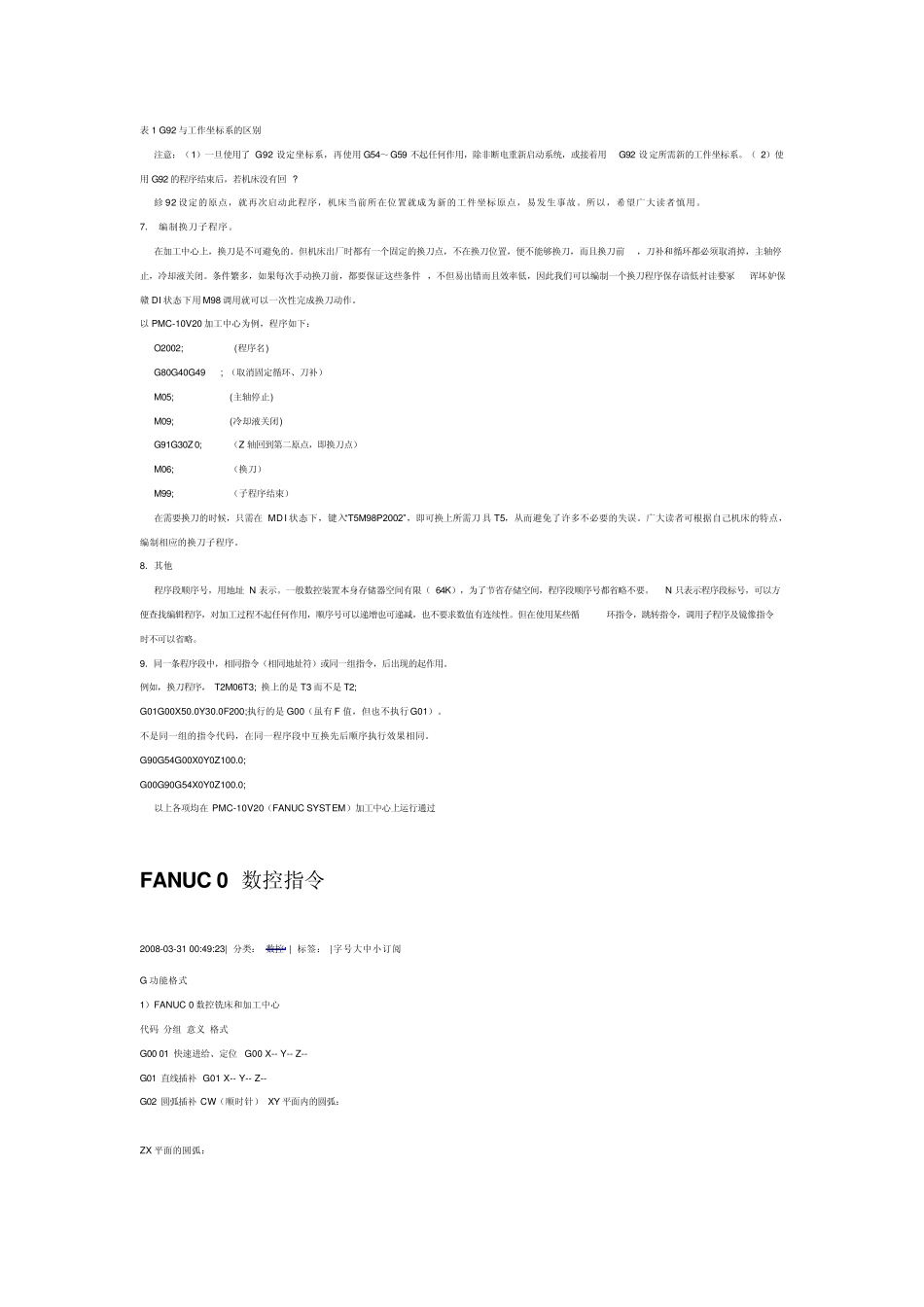

CNC加工中心中几组常用指令的区别及编程技巧_第2页
2/6
CNC加工中心中几组常用指令的区别及编程技巧_第3页
3/6
C N C 加工中心中几组常用指令的区别及编程技巧 2008-03-31 00:57:09| 分类: 默认分类 | 标签: |字号大中小 订阅 推荐CNC 加工中心中几组常用指令的区别及编程技 1. 暂停指令 G04X(U)_/P_ 是指刀具暂停时间(进给停止,主轴不停止),地址P 或X 后的数值是暂停时间。X 后面的数值要带小数点,否则以此数值的千分之一计算,以秒(s)为单位,P 后面数值 不能带小数点(即整数表示),以毫秒(ms)为单位。 例如,G04 X2.0;或G04 X2000; 暂停2 秒 G04 P2000; 但在某些孔系加工指令中(如G82、G88 及G89),为了保证孔底的精糙度,当刀具加工至孔底时需有暂停时间,此时只能用地址P 表示,若用地址X 表示,则控制系统认为X 是X 轴坐标值进行执行。 例如,G82X100.0Y100.0Z-20.0R5.0F200P2000;钻孔(100.0,100.0)至孔底暂停2 秒 G82X100.0Y100.0Z-20.0R5.0F200X2.0; 钻孔(2.0,100.0)至孔底不会暂停。 2. M00、M01、M02 和 M30 的区别与联系 M00 为程序无条件暂停指令。程序执行到此进给停止,主轴停转。重新启动程序,必须先回 ? 絁 OG 状态下,按下 C W(主轴正转)启动主轴,接着返回 AUTO 状态下,按下 START 键才能启动程序。 M01 为程序选择性暂停指令。程序执行前必须打开控制面板上 OP STOP 键才能执行,执行后的效果与 M00 相同,要重新启动程序同上。 M00 和 M 01 常常用于加工中途工件尺寸的检验或排屑。 M02 为主程序结束指令。执行到此指令,进给停止,主轴停止,冷却液关闭。但程序光标停在程序末尾。 M30 为主程序结束指令。功能同 M02,不同之处是,光标返回程序头位置,不管 M30 后是否还有其他程序段。 3. 地址D、H 的意义相同 刀具补偿参数D、H 具有相同的功能,可以任意互换,它们都表示数控系统中补偿寄存器的地址名称,但具体补偿值是多少,关键是由它们后面的补偿号地址来决定。不过在加工中心中,为了防止出错,一般人为规定H 为刀具长度补偿地址,补偿号从 1~20 号,D 为刀具半径补偿地址,补偿号从21 号开始(20把刀的刀库)。 例如,G00G43H 1Z100.0; G01G41D 21X20.0Y35.0F200; 4. 镜像指令 镜像加工指令M21、M22、M23。当只对 X 轴或Y 轴进行镜像时,切削时的走刀顺序(顺铣与逆铣),刀补方向,圆弧插补转向都会与实际程序相反,如图 1 所示。当同时对X 轴和 Y 轴进行镜像时,走刀顺序,刀补方向,...
