调Q技术与锁模技术VIP免费

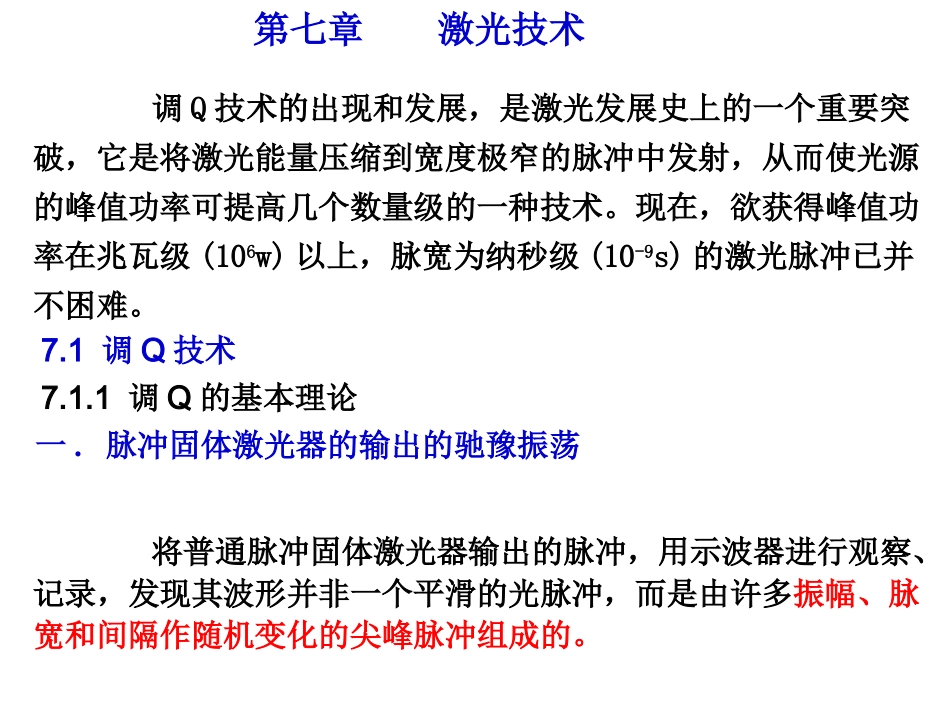

短脉冲技术调Q技术与锁模技术是应人们对高峰值功率、窄脉宽激光脉冲的应用需求而发展起来的。两种方式机理不同，压缩的程度也不同。调Q技术可将激光脉宽压缩至纳秒量级（峰值功率达106W以上）。锁模技术可将激光脉宽压缩至皮秒或飞秒量级（峰值功率可达到1012W)调Q技术的出现和发展，是激光发展史上的一个重要突破，它是将激光能量压缩到宽度极窄的脉冲中发射，从而使光源的峰值功率可提高几个数量级的一种技术。现在，欲获得峰值功率在兆瓦级(106w)以上，脉宽为纳秒级(10-9s)的激光脉冲已并不困难。第七章激光技术7.1调Q技术7.1.1调Q的基本理论一.脉冲固体激光器的输出的驰豫振荡将普通脉冲固体激光器输出的脉冲，用示波器进行观察、记录，发现其波形并非一个平滑的光脉冲，而是由许多振幅、脉宽和间隔作随机变化的尖峰脉冲组成的。如图(a)所示。每个尖峰的宽度约为0.1～1μs，间隔为数微秒，脉冲序列的长度大致与闪光灯泵浦持续时间相等。图(b)所示为观察到的红宝石激光器输出的尖峰。这种现象称为激光器弛豫振荡。产生弛豫振荡的主要原因：当激光器的工作物质被泵浦，上能级的粒子反转数超过阈值条件时，即产生激光振荡，使腔内光子数密度增加，而发射激光。随着激光的发射，上能级粒子数大量被消耗，导致粒子反转数降低，当低于阀值时，激光振荡就停止。这时，由于光泵的继续抽运，上能级粒子反转数重新积累，tI()a激光荧光()b脉冲激光器输出的尖锋结构当超过阈值时，又产生第二个脉冲，如此不断重复上述过程，直到泵浦停止才结束。每个尖峰脉冲都是在阈值附近产生的，因此脉冲的峰值功率水平较低。增大泵浦能量也无助于峰值功率的提高，而只会使小尖峰的个数增加。E1E2泵浦使激光器达到阈值，产生激光反转粒子数减少至低于阈值激光熄灭特点(2)加大泵浦能量，只是增加尖峰的个数，不能增加峰值功率(1)峰值功率不高，只在阈值附近原因:激光器的阈值始终保持不变二、谐振腔的品质因数Q储存在腔内的总能量（E）单位时间内损耗的能量（P）Q谐振腔的损耗越小，Q值越高1RQ定义：dtdNVhPVNhERteNN0cnLQR2Q的普遍定义三、调Ｑ的基本原理通常的激光器谐振腔的损耗是不变的，一旦光泵浦使反转粒子数达到或略超过阈值时，激光器便开始振荡，于是激光上能级的粒子数因受激辐射而减少，致使上能级不能积累很多的反转粒子数，只能被限制在阈值反转数附近。这是普通激光器峰值功率不能提高的原因。既然激光上能级最大粒子反转数受到激光器阈值的限制，那么，要使上能级积累大量的粒子，可以设法通过改变（增加）激光器的阈值来实现，就是当激光器开始泵浦初期，设法将激光器的振荡阈值调得很高，抑制激光振荡的产生，这样激光上能级的反转粒子数便可积累得很多。当反转粒子数积累到最大时，再突然把阈值调到很低，此时，积累在上能级的大量粒子便雪崩式的跃迁到低能级，于是在极短的时间内将能量释放出来，就获得峰值功率极高的巨脉冲激光输出。泵浦时令腔损耗很大(Q很小),突然减小损耗(增大Q),使积蓄的反转粒子数在短时间内完成受激辐射,形成光脉冲。改变激光器的阈值是提高激光上能级粒子数积累的有效方法。从“激光原理”得知，激光器振荡的阈值条件可表示为cthAgn121式中，g是模式数目，A21自发辐射几率，τc是光子在腔内的寿命，2cQ而212thgnAQ所以Q值称为品质因数，它定义为:Q=2πν0×(腔内存储的能量/每秒损耗的能量）τc是腔内能量衰减到初始能量的1/e所经历的时间002/2nLnLcWWQQ值与谐振腔的损耗成反比，要改变激光器的阈值，可以通过突变谐振腔的Q值(或损耗δ)来实现。(1)由于调Q是把能量以激活离子的形式存储在激光工作物质的高能态上，集中在一个极短的时间内释放出来，因此，要求工作物质必须能在强泵浦下工作，即抗损伤阈值要高；其次，要求工作物质必须有较长的寿命,若激光工作物质的上能级寿命为τ2，则上能级上的反转粒子数n2因自发辐射而减少的速度为n2/τ2，这样，当泵浦速率（要大）为Wp时，在达到平衡情况下，应满足：pWn22则上能级达到最大反转粒子数取决于n2=Wpτ2为了...
