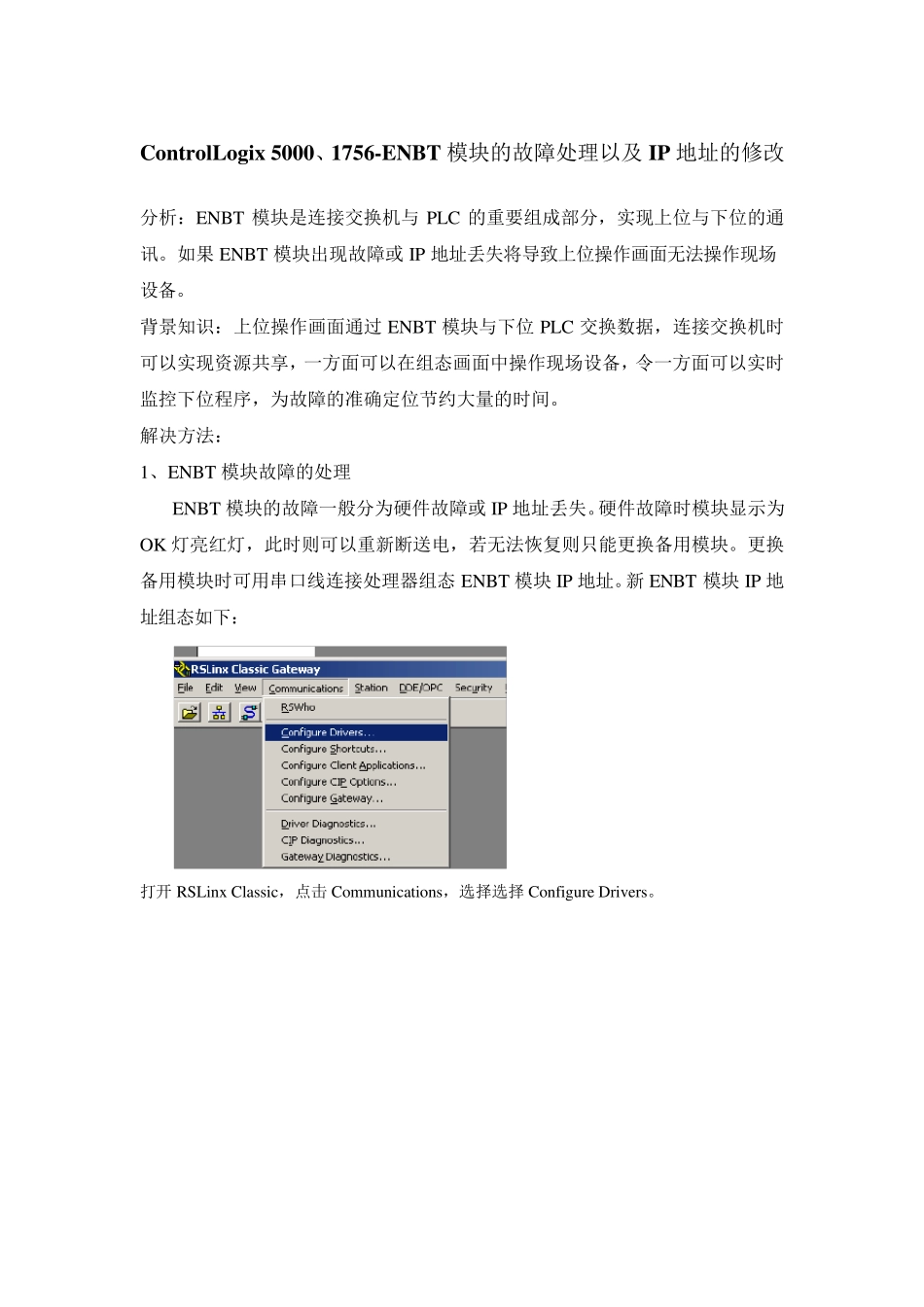

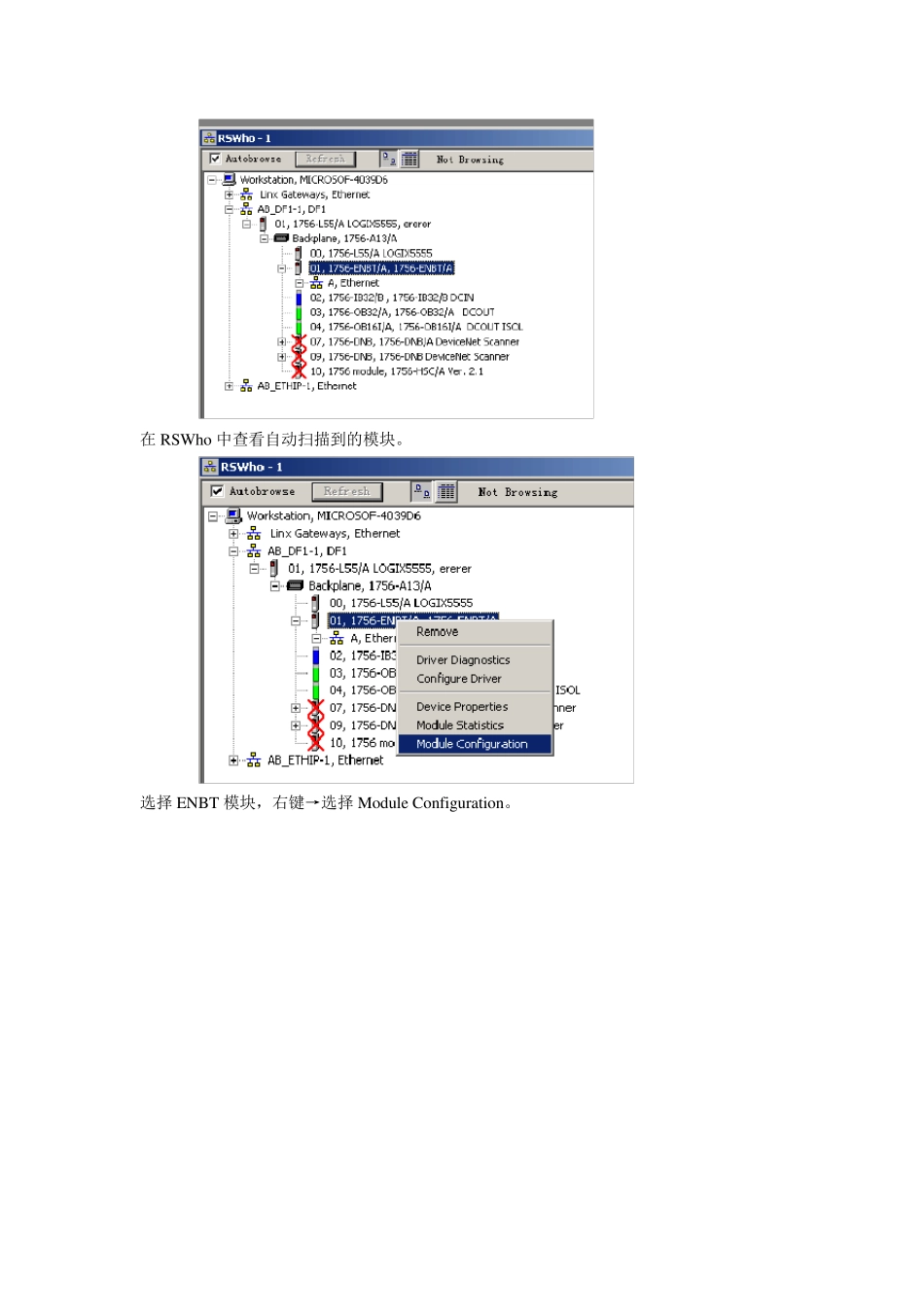

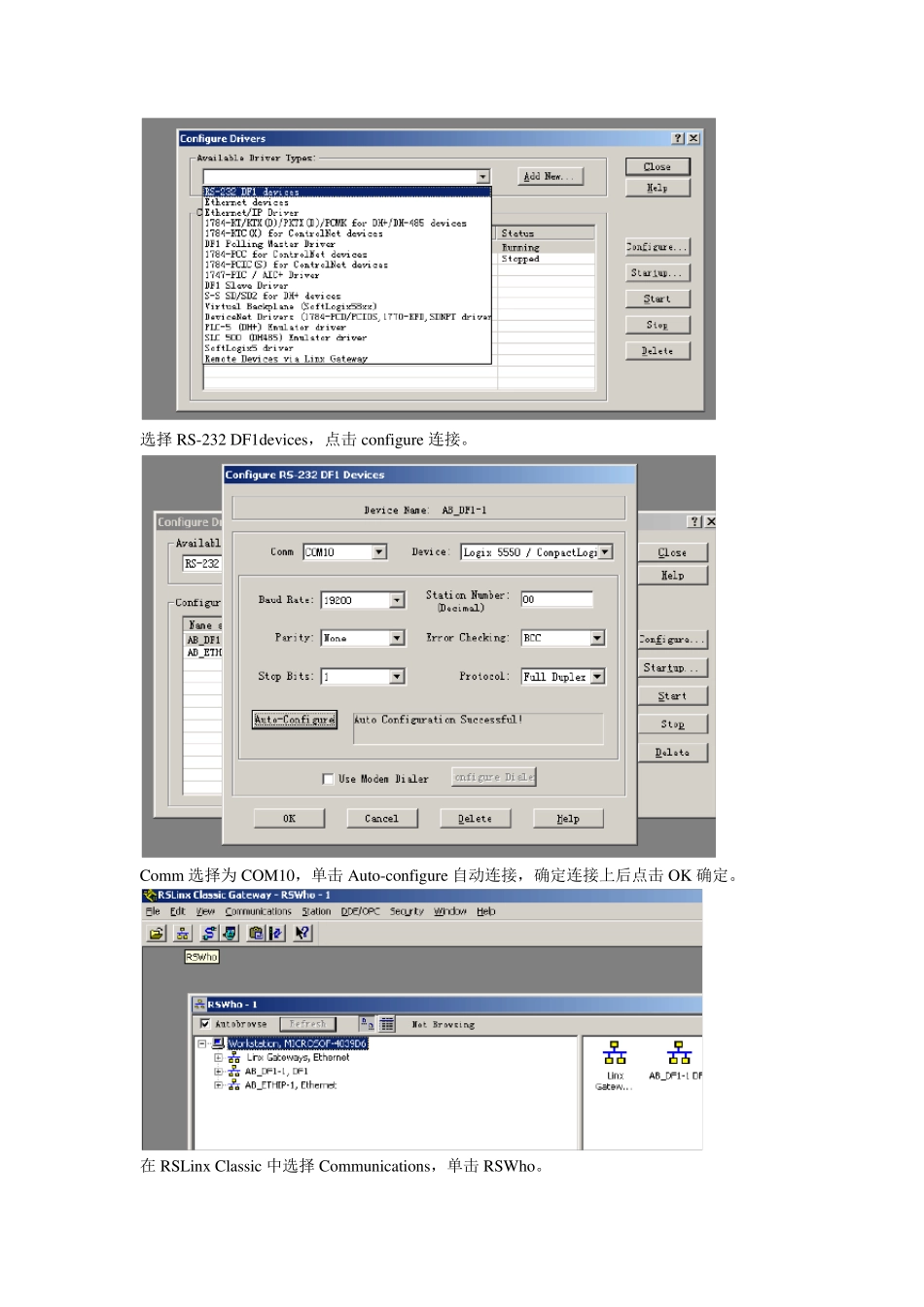

ControlLogix 5000、1756-ENBT 模块的故障处理以及 IP 地址的修改 分析：ENBT 模块是连接交换机与 PLC 的重要组成部分，实现上位与下位的通讯。如果 ENBT 模块出现故障或 IP 地址丢失将导致上位操作画面无法操作现场设备。 背景知识：上位操作画面通过 ENBT 模块与下位 PLC 交换数据，连接交换机时可以实现资源共享，一方面可以在组态画面中操作现场设备，令一方面可以实时监控下位程序，为故障的准确定位节约大量的时间。 解决方法： 1、ENBT 模块故障的处理 ENBT 模块的故障一般分为硬件故障或 IP 地址丢失。硬件故障时模块显示为OK 灯亮红灯，此时则可以重新断送电，若无法恢复则只能更换备用模块。更换备用模块时可用串口线连接处理器组态 ENBT 模块 IP 地址。新 ENBT 模块 IP 地址组态如下： 打开 RSLinx Classic，点击 Commu nications，选择选择 Configu re Driv ers。 选择RS-232 DF1dev ices，点击configu re 连接。 Comm 选择为 COM10，单击Au to-configu re 自动连接，确定连接上后点击OK 确定。 在 RSLinx Classic 中选择Commu nications，单击RSWho。 在RSWho 中查看自动扫描到的模块。 选择ENBT 模块，右键→选择Modu le Configu ration。 输入所需的IP 地址，点击确定下载IP 到ENBT 模块中。 2、ENBT 模块的IP 地址修改 用以太网连接 ENBT 模块，计算机与模块的IP 必须在同一个网段。 （1）在 RSLo gix 5000 软件的硬件组态中修改，此修改程序必须为在线形式。修改步骤如下： RSLogix 5000 软件中点击ENBT 模块，选择Properties。 在Port Configu ration→IP 中输入新的 IP 地址，点击Set，修改完成。 （2）在RSLinx 中修改，修改步骤如下： 打开RSLinx 找到ENBT 模块 右键点击选择Modu le Configu rtion。 在Port Configu ration→IP Address 中输入新的 IP 地址，点击确定，修改完成。
