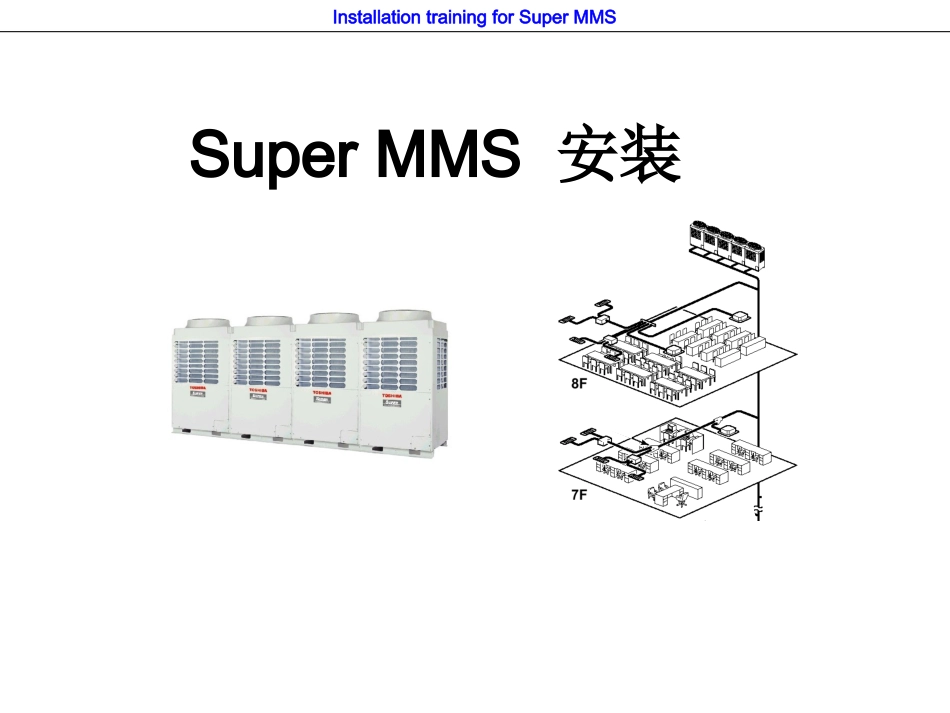

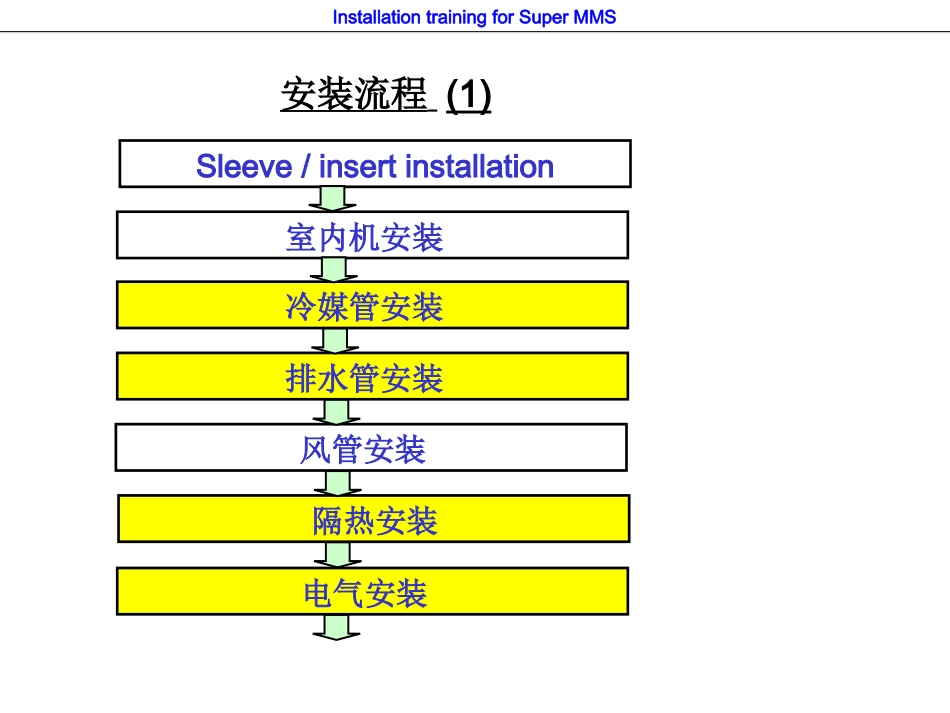

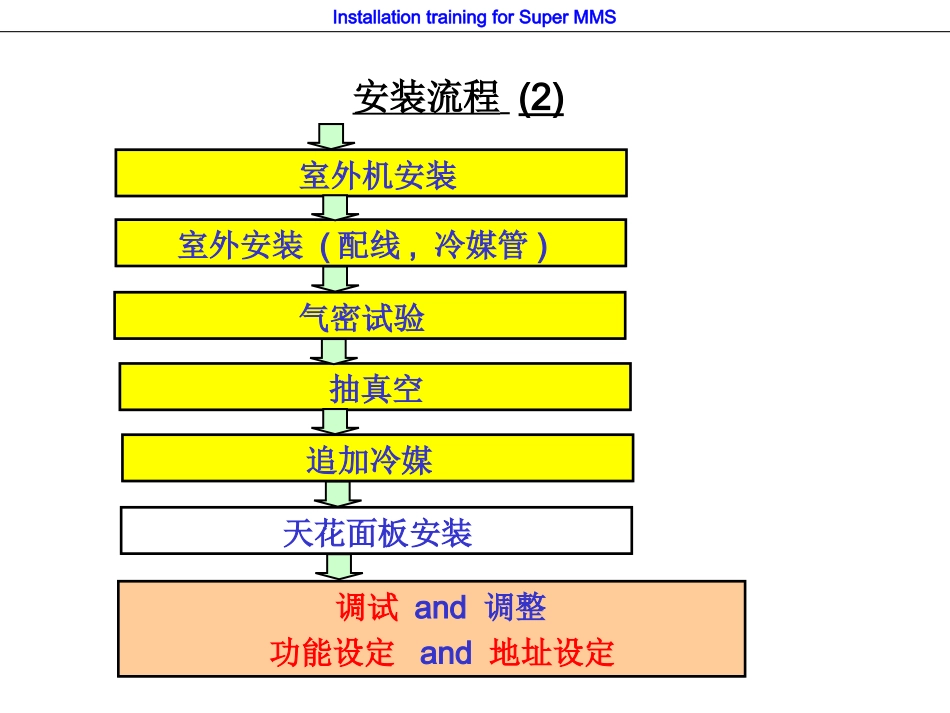

InstallationtrainingforSuperMMSSuperMMS安装InstallationtrainingforSuperMMS安装流程(1)Sleeve/insertinstallation室内机安装冷媒管安装排水管安装风管安装隔热安装电气安装InstallationtrainingforSuperMMS安装流程(2)室外机安装室外安装(配线,冷媒管)气密试验抽真空追加冷媒天花面板安装调试and调整功能设定and地址设定InstallationtrainingforSuperMMS[1]室外机安装[2]室外机配管[3]室内机配管[4]气密试验[5]抽真空[6]追加冷媒[7]隔热安装[8]排水管[9]电气安装[10]功能设定[11]集中遥控器设定SuperMMS安装目次InstallationtrainingforSuperMMS[1]室外机安装[2]室外机配管[3]室内机配管[4]气密试验[5]抽真空[6]追加冷媒[7]隔热安装[8]排水管[9]电气安装[10]功能设定[11]集中遥控器设定SuperMMS安装目次InstallationtrainingforSuperMMS1.室外机搬运2.室外机安装2-1.安装空间和排列2-2.安装原则2-3.集中安装[1]室外机安装InstallationtrainingforSuperMMS1.室外机搬入2.室外机安装2-1.安装空间和排列2-2.安装原则2-3.集中安装[1]室外机安装InstallationtrainingforSuperMMS使用铲车时[1]室外机安装1.室外机搬运InstallationtrainingforSuperMMS使用吊装时1.室外机搬运[1]室外机安装InstallationtrainingforSuperMMS1.室外机搬入2.室外机安装2-1.安装空间和排列2-2.安装原则2-3.集中安装[1]室外机安装InstallationtrainingforSuperMMS安装空间500mm以上2-1.安装空间和排列2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS排列和固定螺钉排列室外机间隔20mm以上固定室外机用M12螺钉.(4处/每机器).2-1.安装空间和排列2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS固定螺钉间距2-1.安装空间和排列2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS[1]室外机安装1.室外机搬入2.室外机安装2-1.安装空间和排列2-2.安装原则2-3.集中安装InstallationtrainingforSuperMMS下出管时设置基础在500mm以上2.室外机安装2-2.安装原则[1]室外机安装InstallationtrainingforSuperMMS室外机基础NOTGOOD2.室外机安装2-2.安装原则[1]室外机安装InstallationtrainingforSuperMMS减震橡胶NOTGOODNOTGOODNOTGOOD2.室外机安装2-2.安装原则[1]室外机安装InstallationtrainingforSuperMMS在下雪区域・设置更高的基础・在回风/出风口安装防降雪罩防降雪罩2.室外机安装2-2.安装原则[1]室外机安装InstallationtrainingforSuperMMS[1]室外机安装1.室外机搬入2.室外机安装2-1.安装空间和排列2-2.安装原则2-3.集中安装InstallationtrainingforSuperMMS2-3.集中安装1)一排安装当外墙比室外机低500mmormore2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS500mmormore2-3.集中安装1)两排安装当外墙比室外机低2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS500mmormore2-3.集中安装1)三排安装当外墙比室外机低2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS1)当装有通风口时500mmormore通过通风口的进风速度Vs=<1.5m/s风管高度:HD=H-h2-3.集中安装当外墙比室外机高2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS2)当不能安装通风口时基础高度500到1000mm风管高度:HD=H–h’500mmormore20mmormore2-3.集中安装当外墙比室外机高2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS楼层间安装通过通风口的进风速度Vs=<1.5m/s通过通风口的排风速度VD:4to5orlessm/s800mmormore20mmormore(front)200mmormore200mmormore600mmormore500mmormoreVDVs2-3.集中安装2.室外机安装[1]室外机安装InstallationtrainingforSuperMMS[1]室外机安装[2]室外机配管[3]室内机配管[4]气密试验[5]抽真空[6]追加冷媒[7]隔热安装[8]排水管[9]电气安装[10]功能设定[11]集中遥控器设定SuperMMS安装目次InstallationtrainingforSuperMMS连接到室外机的铜管前出管[2]室外机配管500mm以上InstallationtrainingforSuperMMS连接到室外机的铜管下出管[2]室外机配管InstallationtrainingforSuperMMS连接冷媒管8,10,12HP液管12.7喇叭口气管22.2焊接(12HP=28.6)平...
