CQI27过程表A第二版中文

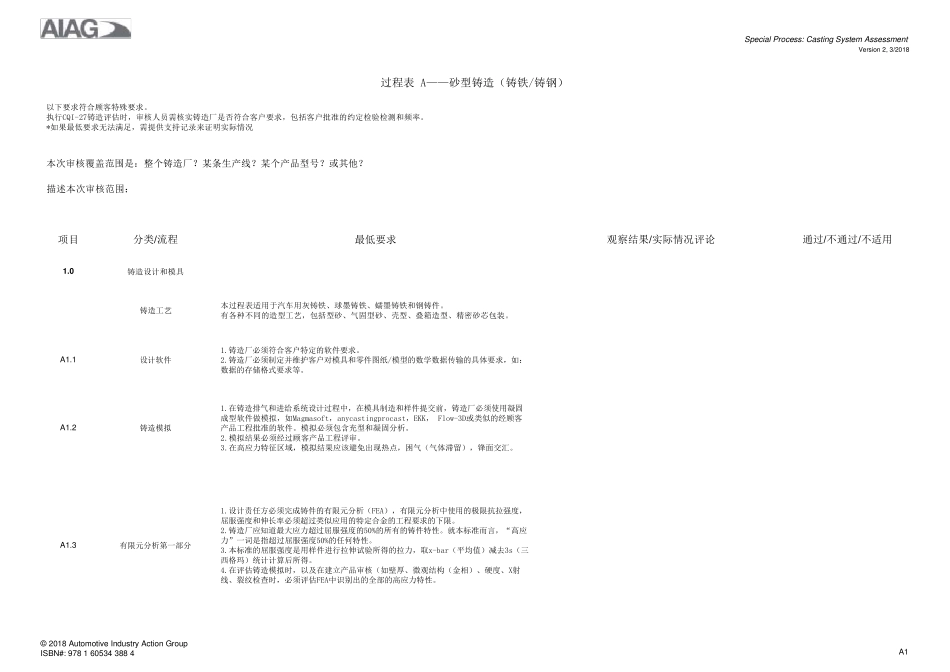

Special Process: Casting Sy stem AssessmentVersion 2, 3/2018项 目分 类 /流 程最 低 要 求观 察 结 果 /实 际 情 况 评 论通 过 /不 通 过 /不 适 用1.0铸 造 设 计 和 模 具铸 造 工 艺本 过 程 表 适 用 于 汽 车 用 灰 铸 铁 、 球 墨 铸 铁 、 蠕 墨 铸 铁 和 钢 铸 件 。有 各 种 不 同 的 造 型 工 艺 ， 包 括 型 砂 、 气 固 型 砂 、 壳 型 、 叠 箱 造 型 、 精 密 砂 芯 包 装 。A1.1设 计 软 件1.铸 造 厂 必 须 符 合 客 户 特 定 的 软 件 要 求 。2.铸 造 厂 必 须 制 定 并 维 护 客 户 对 模 具 和 零 件 图 纸 /模 型 的 数 学 数 据 传 输 的 具 体 要 求 ， 如 ：数 据 的 存 储 格 式 要 求 等 。A1.2铸 造 模 拟1.在 铸 造 排 气 和 进 给 系 统 设 计 过 程 中 ， 在 模 具 制 造 和 样 件 提 交 前 ， 铸 造 厂 必 须 使 用 凝 固成 型 软 件 做 模 拟 ， 如 Magmasoft， anycastingprocast， EKK， Flow-3D或 类 似 的 经 顾 客产 品 工 程 批 准 的 软 件 。 模 拟 必 须 包 含 充 型 和 凝 固 分 析 。2.模 拟 结 果 必 须 经 过 顾 客 产 品 工 程 评 审 。3.在 高 应 力特 征区域， 模 拟 结 果 应 该避免出现热点， 困气 （气 体 滞留）， 锋面交 汇。A1.3有 限元分 析 第一部分1.设 计 责任方必 须 完成 铸 件 的 有 限元分 析 （FEA）， 有 限元分 析 中 使 用 的 极限抗拉强度，屈服强度和 伸长率必 须 超过 类 似 应 用 的 特 定 合 金的 工 程 要 求 的 下限。2.铸 造 厂 应 知道最 大应 力超过 屈服强度的 50%的 所有 的 铸 件 特 性。 就本 标准 而言， “高 应力”一词是指超过 屈服强度50%的 任何特 性。3.本 标准 的 屈服强度是用 样 件 进 行拉伸试验所得的 拉力， 取x-bar（平均值）减去3s（三西格 玛）统 计 计 算后所得。4.在 评 估铸 造 模 拟 时， 以及在 建立产 品 审 核（如 壁厚、 微观 结 构（金相）、 硬度、 X射线、 裂纹检查时， 必 须 评 估FEA中 识别出的 全部的 高 应 力特 ...
