Creo_工程图配置文件_dtl_超详解

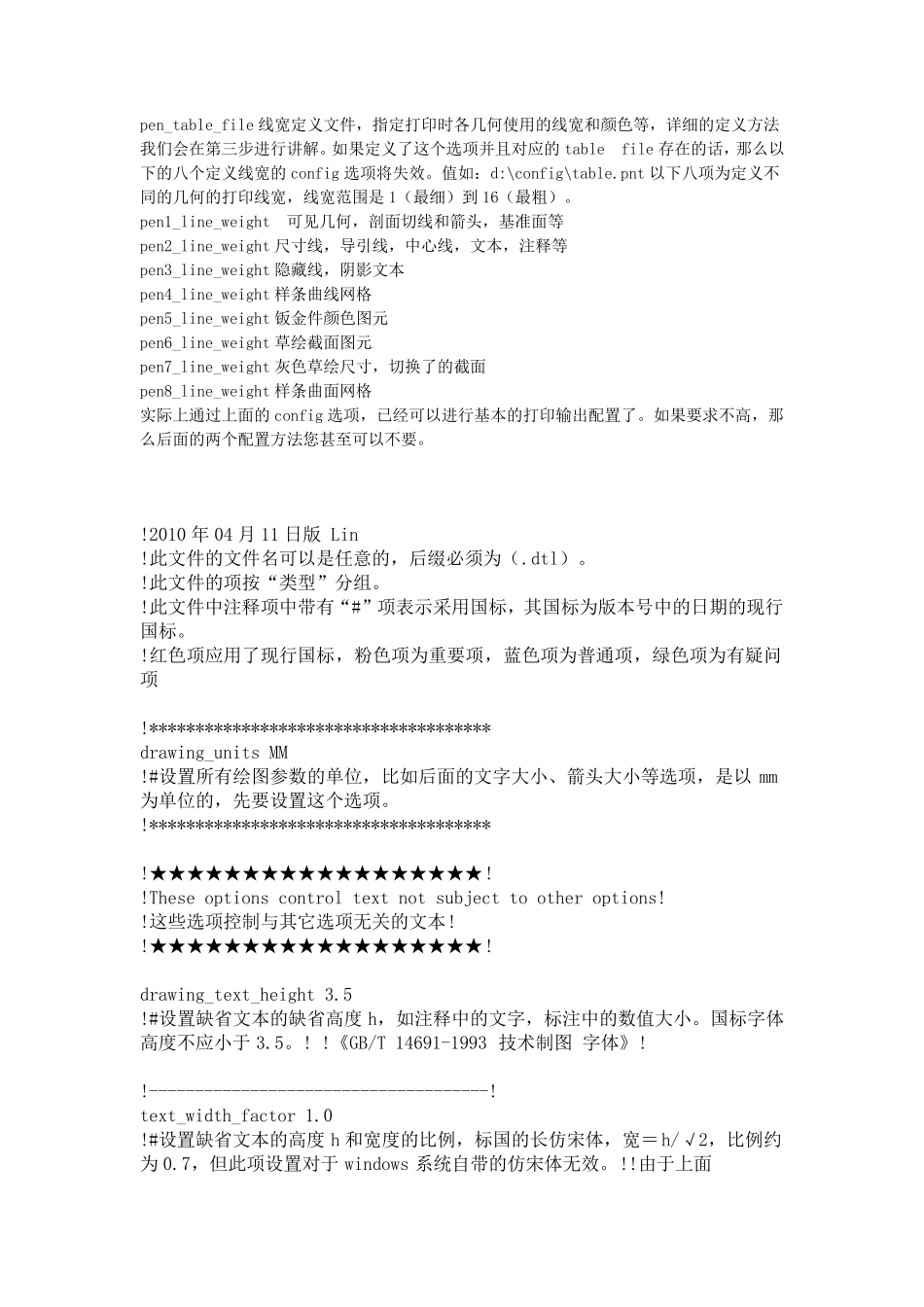

Creo_工程图配置文件_dtl_超详解_第1页
1/21

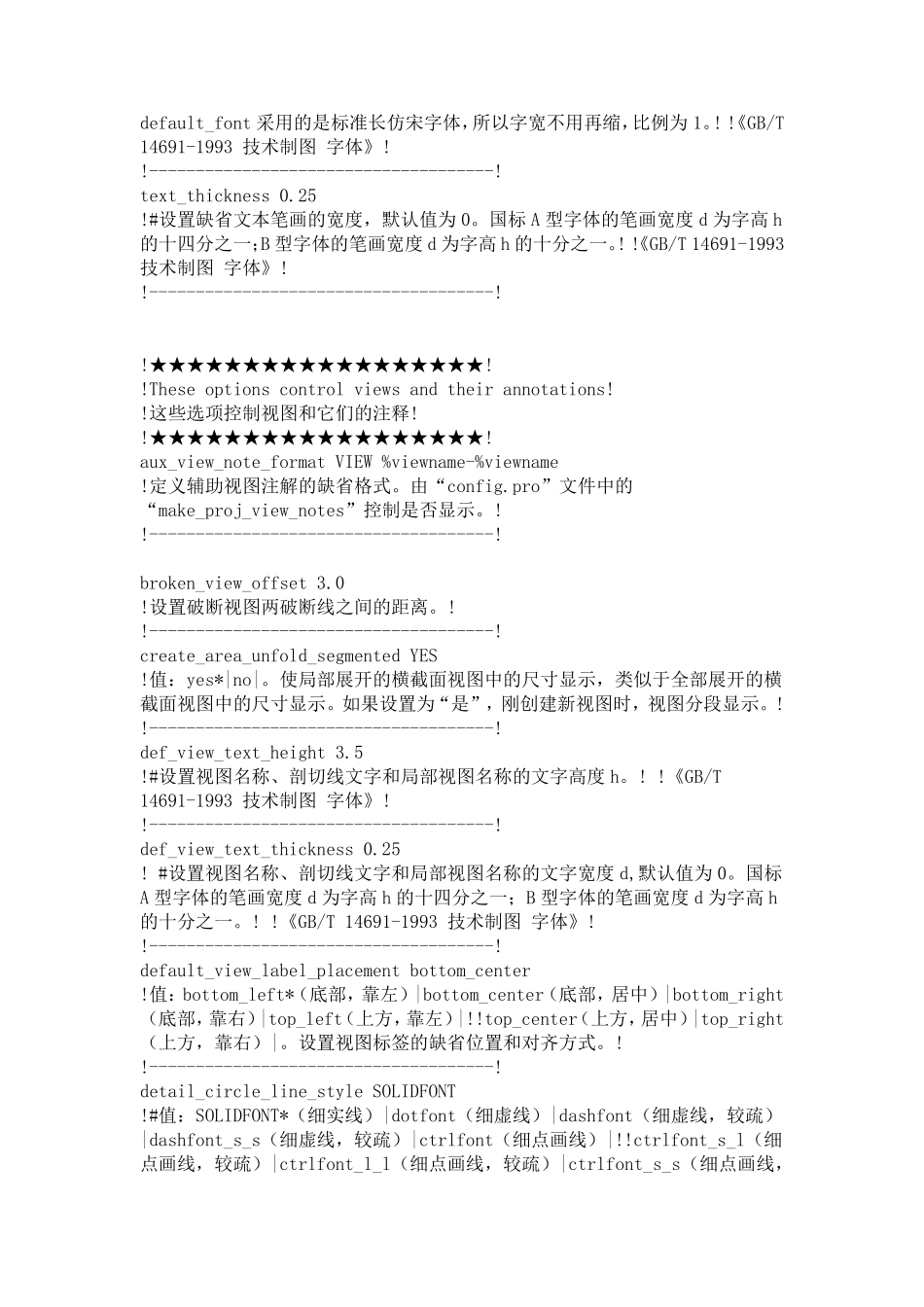

Creo_工程图配置文件_dtl_超详解_第2页
2/21

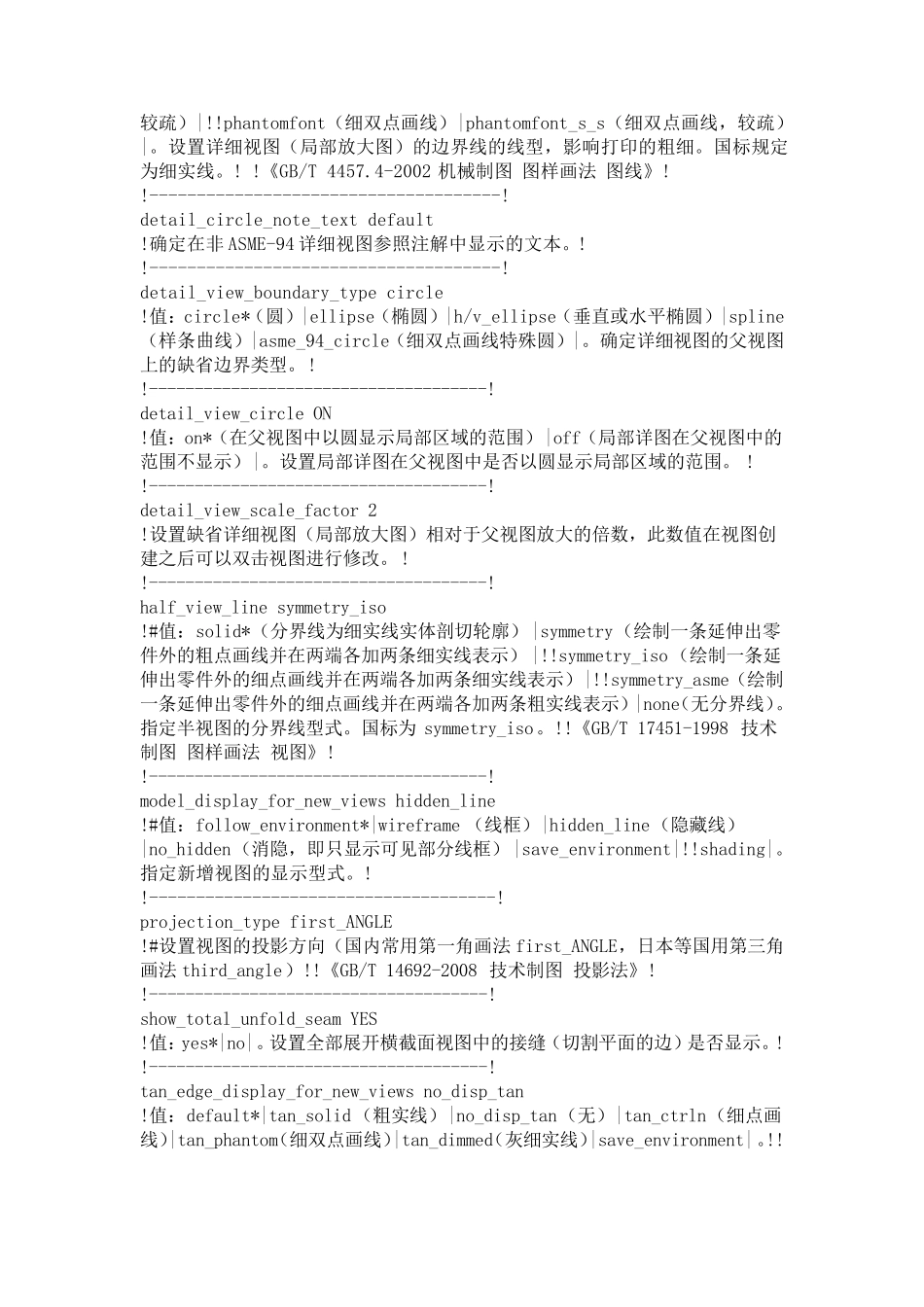

Creo_工程图配置文件_dtl_超详解_第3页
3/21
pen_table_file 线 宽 定 义 文 件 , 指 定 打 印 时 各 几 何 使 用 的 线 宽 和 颜 色 等 , 详 细 的 定 义 方 法我 们 会 在 第 三 步 进 行 讲 解 。 如 果 定 义 了 这 个 选 项 并 且 对 应 的 table file 存 在 的 话 , 那 么 以下 的 八 个 定 义 线 宽 的 config 选 项 将 失 效 。 值 如 : d:\config\table.pnt 以 下 八 项 为 定 义 不同 的 几 何 的 打 印 线 宽 , 线 宽 范 围 是 1( 最 细 ) 到 16( 最 粗 ) 。 pen1_line_weight 可 见 几 何 , 剖 面 切 线 和 箭 头 , 基 准 面 等 pen2_line_weight 尺 寸 线 , 导 引 线 , 中 心 线 , 文 本 , 注 释 等 pen3_line_weight 隐 藏 线 , 阴 影 文 本 pen4_line_weight 样 条 曲 线 网 格 pen5_line_weight 钣 金 件 颜 色 图 元 pen6_line_weight 草 绘 截 面 图 元 pen7_line_weight 灰 色 草 绘 尺 寸 , 切 换 了 的 截 面 pen8_line_weight 样 条 曲 面 网 格 实 际 上 通 过 上 面 的 config 选 项 , 已 经 可 以 进 行 基 本 的 打 印 输 出 配 置 了 。 如 果 要 求 不 高 , 那么 后 面 的 两 个 配 置 方 法 您 甚 至 可 以 不 要 。 !2010 年 04 月 11 日版 Lin !此文 件 的 文 件 名可 以 是 任意的 , 后 缀必须为 ( .dtl) 。 !此文 件 的 项 按“类型”分组。 !此文 件 中 注 释 项 中 带有“#”项 表示采用 国标, 其国标为 版本 号中 的 日期的 现行国标。 !红色 项 应 用 了 现行 国标, 粉色 项 为 重要 项 , 蓝色 项 为 普通 项 , 绿 色 项 为 有疑 问项 !************************************* drawing_units MM !#设 置 所 有绘 图 参 数 的 单 位 , 比 如 后 面 的 文 字 大 小 、 箭 头 大 小 等 选 项 , 是 以mm为 单 位 的 , 先 要 设 置 这 个 选 项 。 !************************************* !★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ! !These options control text not subject ...
