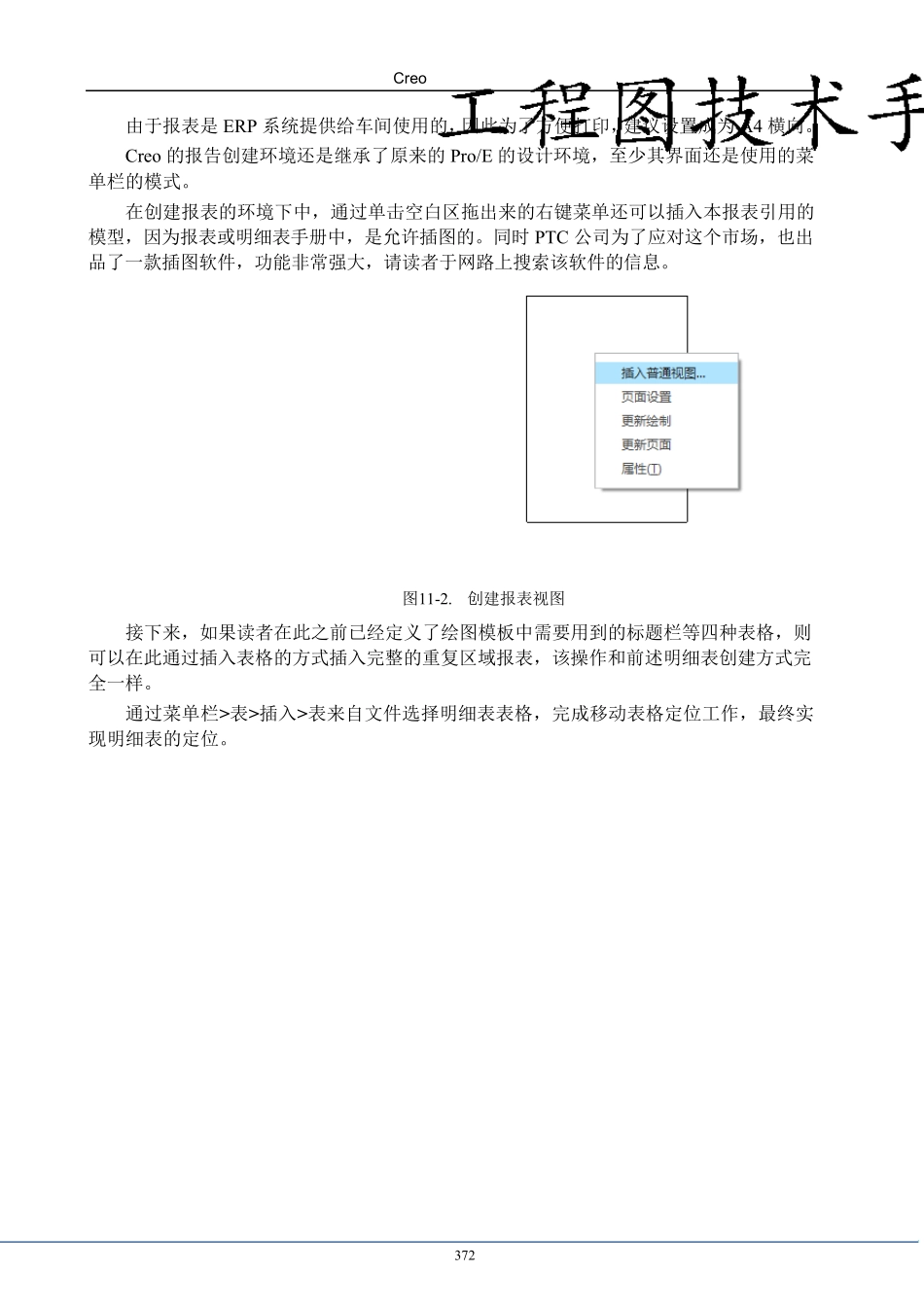

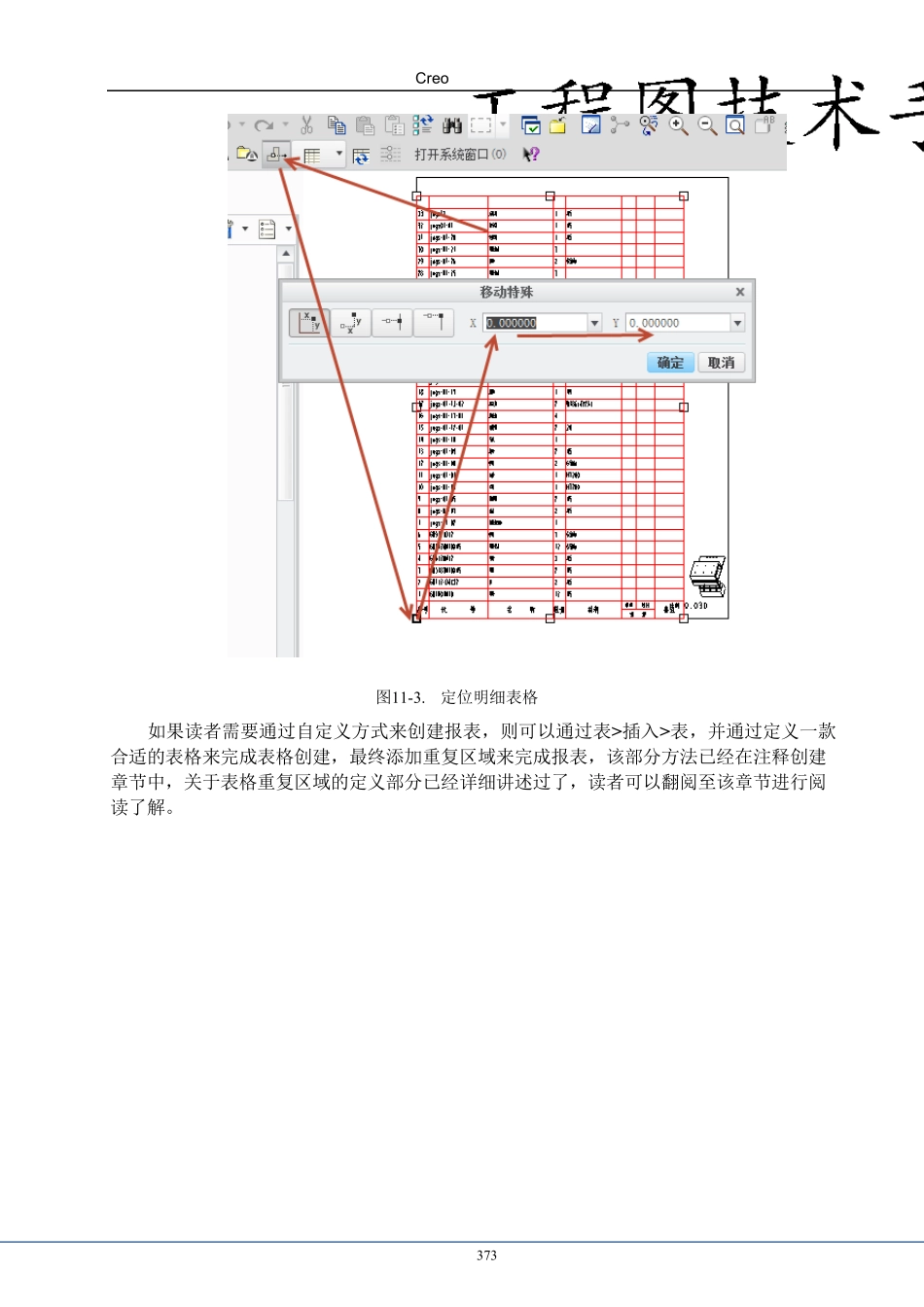

Creo371 本章小结 10第1 1 章 报表与材料清单输出 ERPCreo1 1 .1 新建报表 新建报表之前,必须已经在环境中有一个装配模型或者装配模型已经完成。 图11-1. 创建报表 报表新建的窗口中没有默认模板可以选择,只能选择一个图幅大小,这是因为报表清单并不是图纸。在随后的“新报告”对话框中,需要指定报表的关联模型,如果当前模型已经打开,则会根据该模型自动添加,如果没有打开任何装配模型,则需要单击浏览进行装配模型关联。 Creo 372 由于报表是ERP 系统提供给车间使用的,因此为了方便打印,建议设置成为A4 横向。 Creo 的报告创建环境还是继承了原来的Pro/E 的设计环境,至少其界面还是使用的菜单栏的模式。 在创建报表的环境下中,通过单击空白区拖出来的右键菜单还可以插入本报表引用的模型,因为报表或明细表手册中,是允许插图的。同时 PTC 公司为了应对这个市场,也出品了一款插图软件,功能非常强大,请读者于网路上搜索该软件的信息。 图11-2. 创建报表视图 接下来,如果读者在此之前已经定义了绘图模板中需要用到的标题栏等四种表格,则可以在此通过插入表格的方式插入完整的重复区域报表,该操作和前述明细表创建方式完全一样。 通过菜单栏>表>插入>表来自文件选择明细表表格,完成移动表格定位工作,最终实现明细表的定位。 Creo 373 图11-3. 定位明细表格 如果读者需要通过自定义方式来创建报表,则可以通过表>插入>表,并通过定义一款合适的表格来完成表格创建,最终添加重复区域来完成报表,该部分方法已经在注释创建章节中,关于表格重复区域的定义部分已经详细讲述过了,读者可以翻阅至该章节进行阅读了解。 Creo 374 图11-4. 创建明细表 在菜单栏的表格下拉菜单中,集成了重复区域以及BOM 球标的创建,重复区域集成了Ribbon 截面中菜单管理器的所有功能,创建流程完全类似,在此就不再赘述了。而 BOM球标则将 Ribbon 面板的球标上的按钮功能,完全集成到了菜单管理器,使用方式和 Ribbon界面完全相同。读者可通过 BOM 球标在报表中的装配体创建球标,并通过更改类型或者合并拆分等功能实现需要的效果。 同时需要注意的是,报表一般采用全平铺的方式,即所有的子层级零件全部展示出来,而无重复区域的多重级,使得子零件全部显示顶层装配表中,这样做的目的也是为了让采购人员更快了解需要的物料,而不至于需要去反复到下层去寻找零件,因此在重复区域的表格属性中,一般设...
