CRTSⅢ型板式无砟轨道的现状与发展

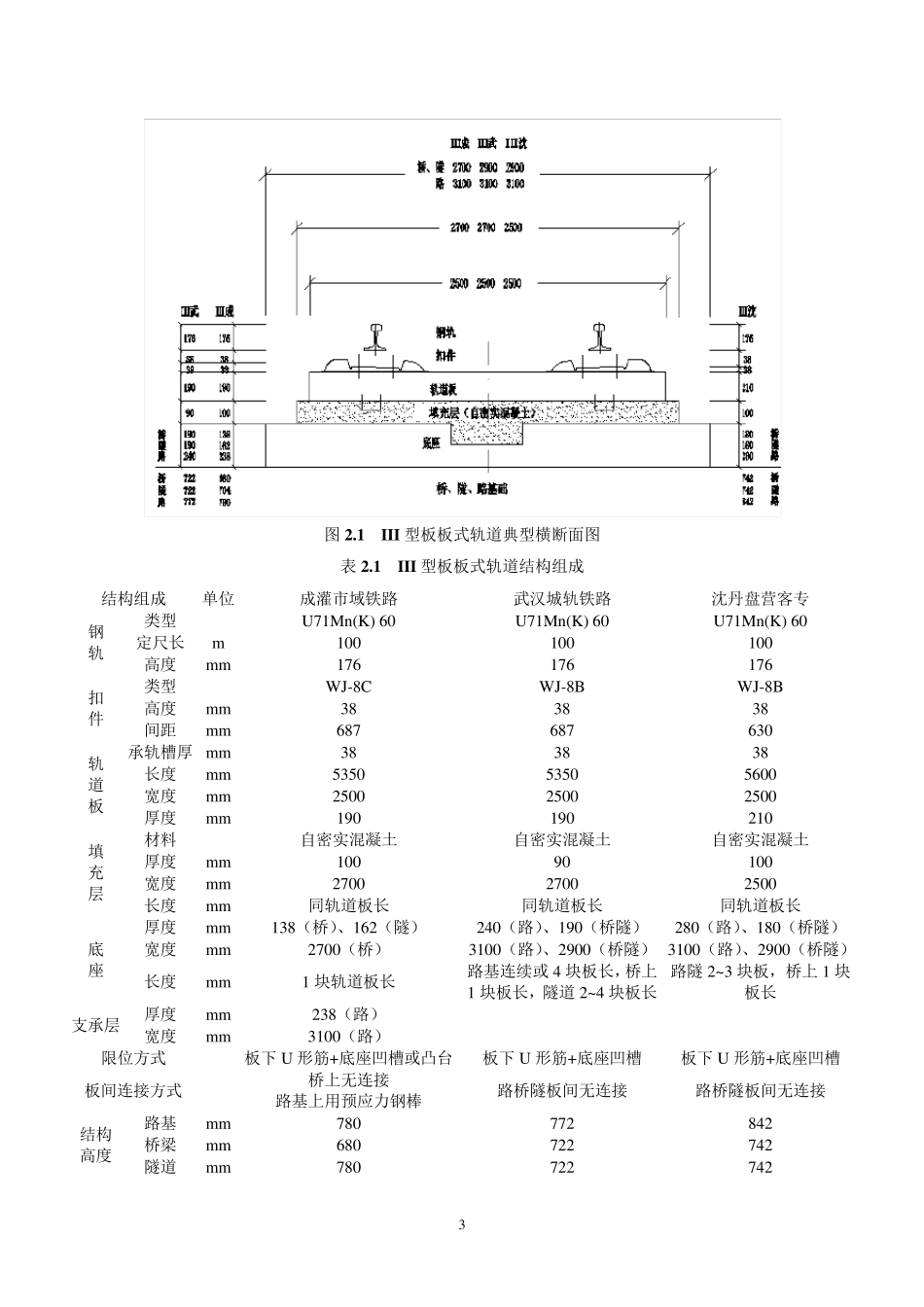

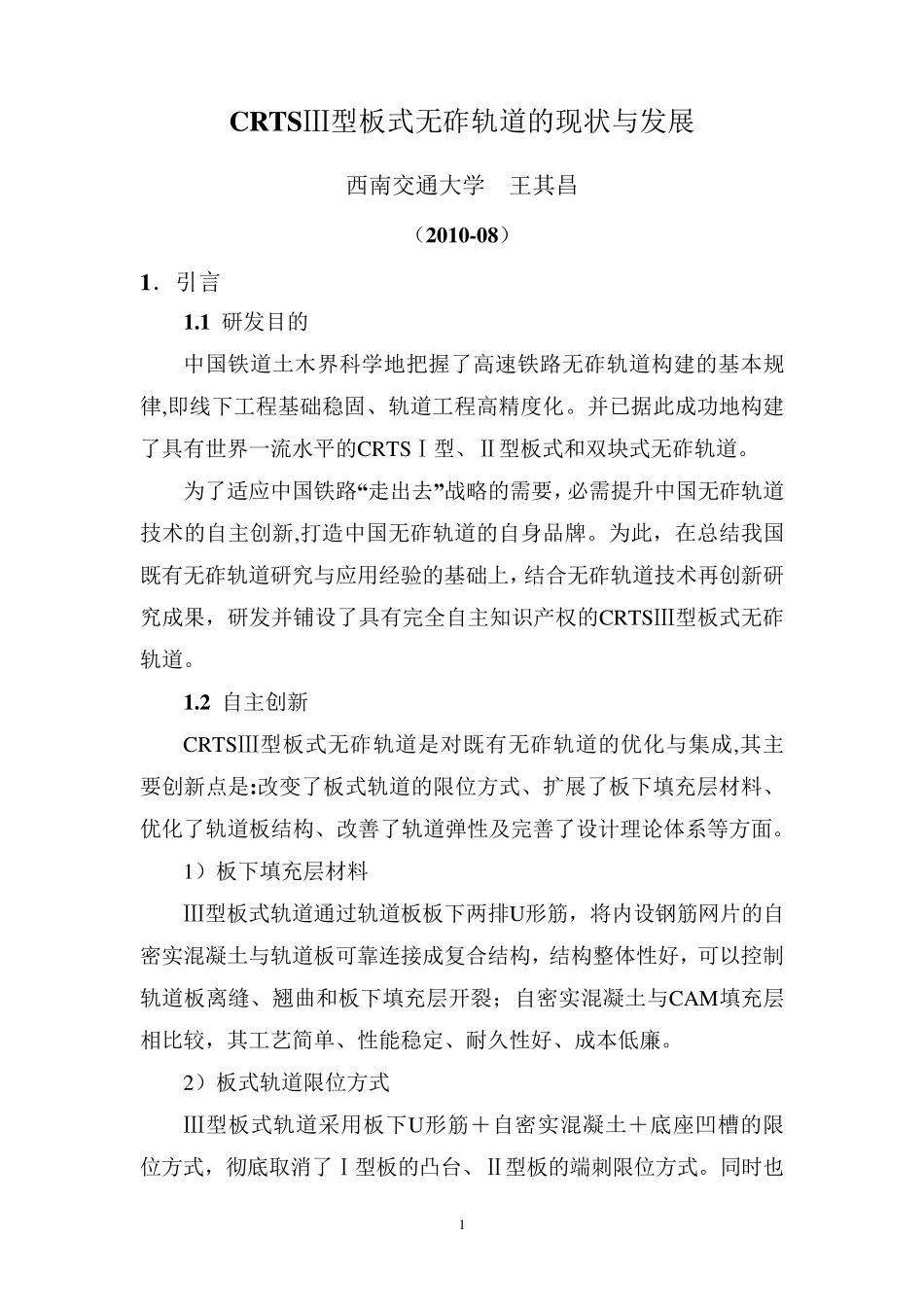

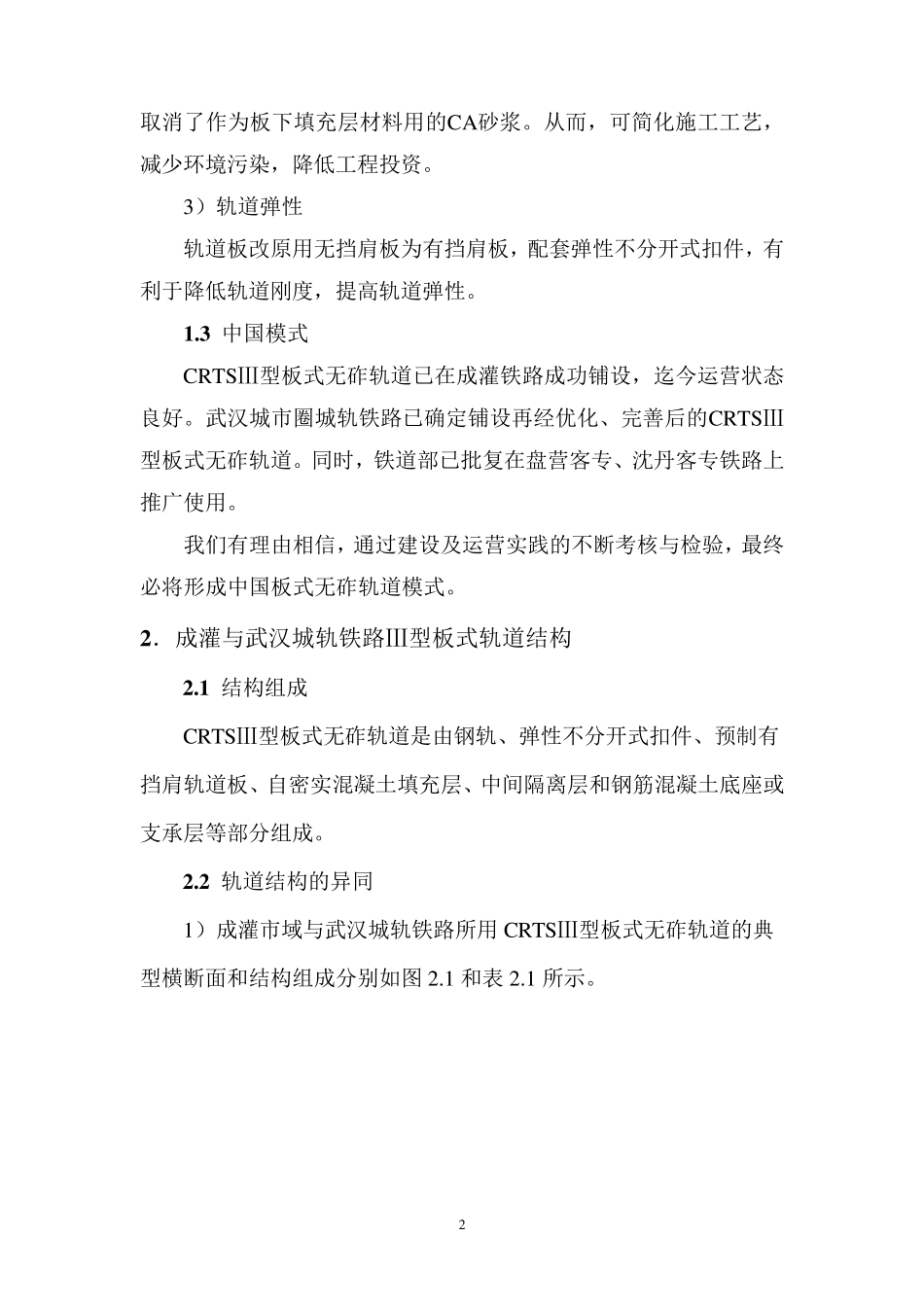

1 CRTSⅢ型板式无砟轨道的现状与发展 西南交通大学 王其昌 （2010-08） 1．引言 1.1 研发目的 中国铁道土木界科学地把握了高速铁路无砟轨道构建的基本规律,即线下工程基础稳固、轨道工程高精度化。并已据此成功地构建了具有世界一流水平的CRTSⅠ型、Ⅱ型板式和双块式无砟轨道。 为了适应中国铁路“走出去”战略的需要，必需提升中国无砟轨道技术的自主创新,打造中国无砟轨道的自身品牌。为此，在总结我国既有无砟轨道研究与应用经验的基础上，结合无砟轨道技术再创新研究成果，研发并铺设了具有完全自主知识产权的CRTSⅢ型板式无砟轨道。 1.2 自主创新 CRTSⅢ型板式无砟轨道是对既有无砟轨道的优化与集成,其主要创新点是:改变了板式轨道的限位方式、扩展了板下填充层材料、优化了轨道板结构、改善了轨道弹性及完善了设计理论体系等方面。 1）板下填充层材料 Ⅲ型板式轨道通过轨道板板下两排U形筋，将内设钢筋网片的自密实混凝土与轨道板可靠连接成复合结构，结构整体性好，可以控制轨道板离缝、翘曲和板下填充层开裂；自密实混凝土与CAM填充层相比较，其工艺简单、性能稳定、耐久性好、成本低廉。 2）板式轨道限位方式 Ⅲ型板式轨道采用板下U形筋＋自密实混凝土＋底座凹槽的限位方式，彻底取消了Ⅰ型板的凸台、Ⅱ型板的端刺限位方式。同时也 2 取消了作为板下填充层材料用的CA砂浆。从而，可简化施工工艺，减少环境污染，降低工程投资。 3）轨道弹性 轨道板改原用无挡肩板为有挡肩板，配套弹性不分开式扣件，有利于降低轨道刚度，提高轨道弹性。 1 .3 中国模式 CRTSⅢ型板式无砟轨道已在成灌铁路成功铺设，迄今运营状态良好。武汉城市圈城轨铁路已确定铺设再经优化、完善后的CRTSⅢ型板式无砟轨道。同时，铁道部已批复在盘营客专、沈丹客专铁路上推广使用。 我们有理由相信，通过建设及运营实践的不断考核与检验，最终必将形成中国板式无砟轨道模式。 2 ．成灌与武汉城轨铁路Ⅲ型板式轨道结构 2 .1 结构组成 CRTSⅢ型板式无砟轨道是由钢轨、弹性不分开式扣件、预制有挡肩轨道板、自密实混凝土填充层、中间隔离层和钢筋混凝土底座或支承层等部分组成。 2 .2 轨道结构的异同 1）成灌市域与武汉城轨铁路所用CRTSⅢ型板式无砟轨道的典型横断面和结构组成分别如图 2.1 和表 2.1 所示。 3 图2.1 III型板板式轨道典型横断面图 表2.1 III型板板式轨道结构组成 结构组成 单位 成灌市域铁路 武汉城轨铁路 ...
