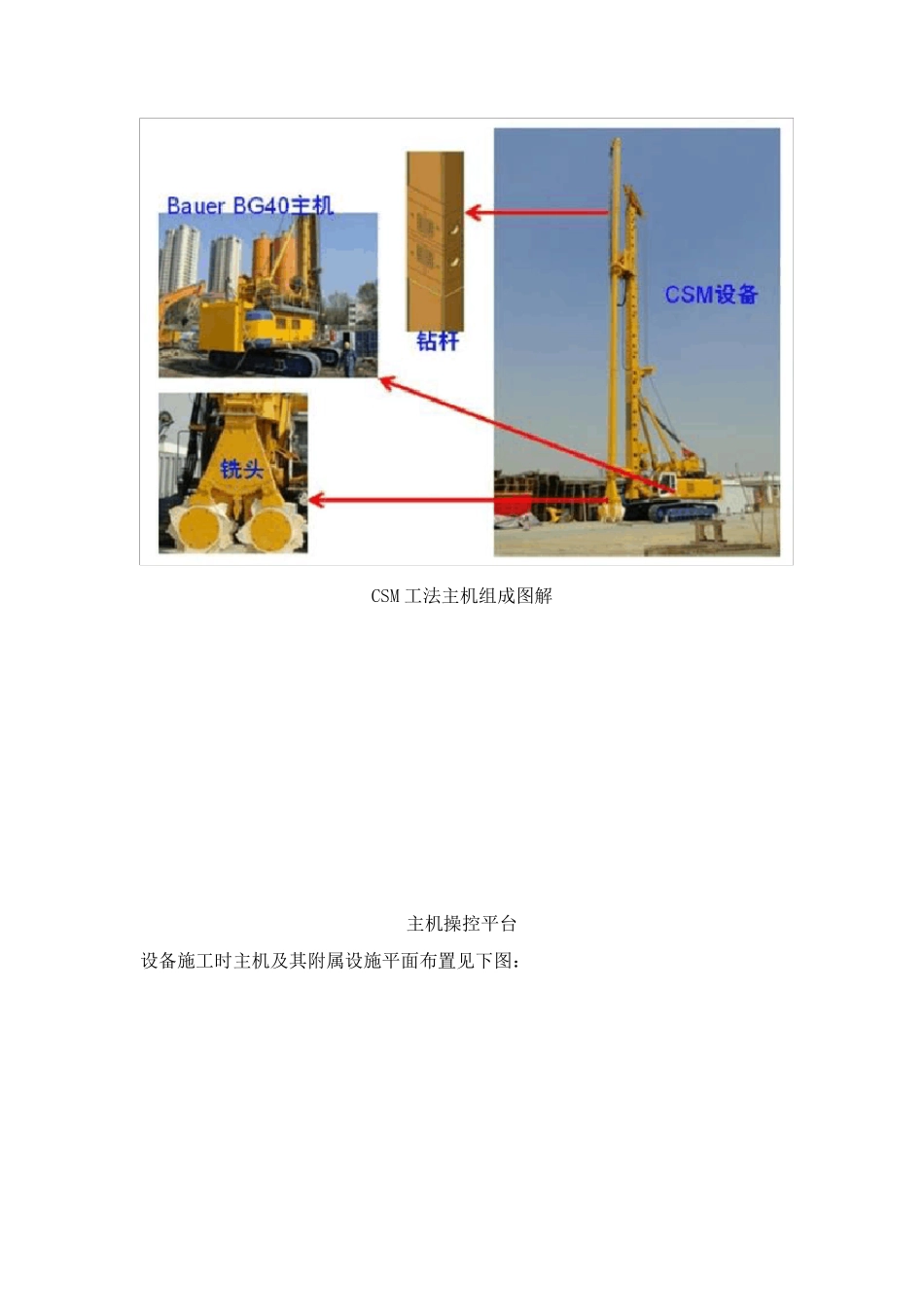

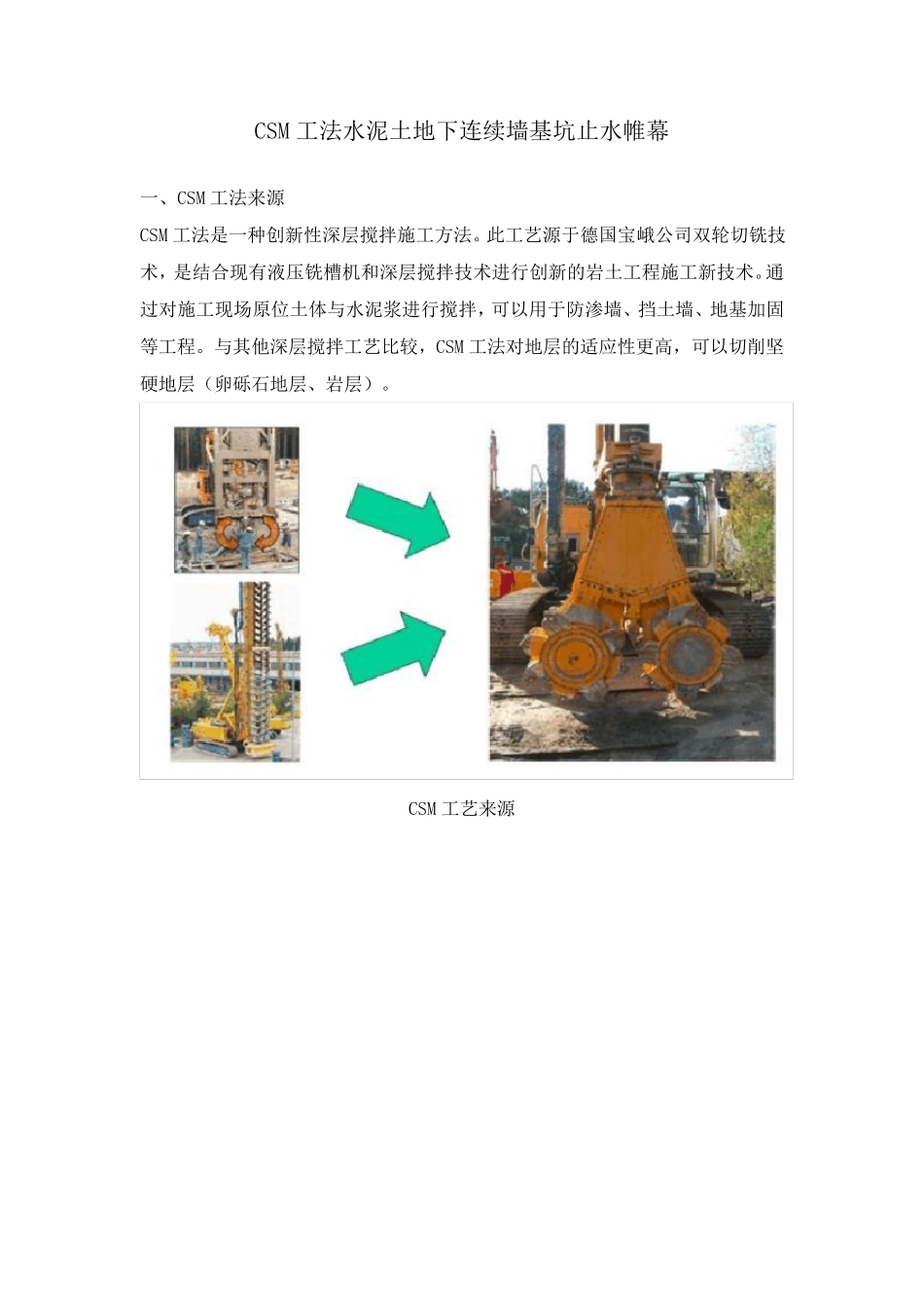

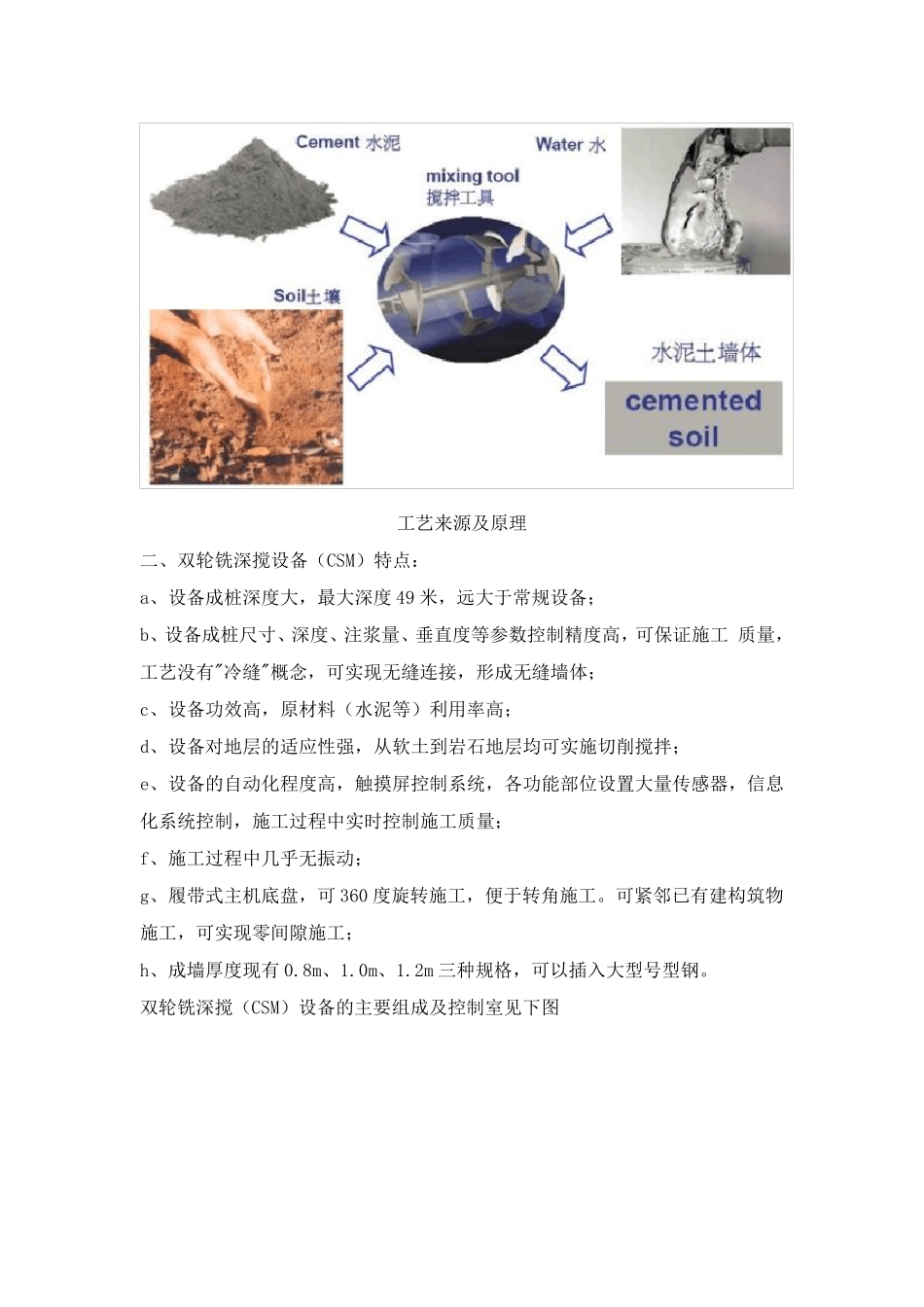

CSM 工法水泥土地下连续墙基坑止水帷幕 一、CSM 工法来源 CSM 工法是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术，是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌，可以用于防渗墙、挡土墙、地基加固等工程。与其他深层搅拌工艺比较，CSM 工法对地层的适应性更高，可以切削坚硬地层（卵砾石地层、岩层）。 CSM 工艺来源 工艺来源及原理 二、双轮铣深搅设备（CSM）特点： a、设备成桩深度大，最大深度 49 米，远大于常规设备； b、设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高，可保证施工 质量，工艺没有"冷缝"概念，可实现无缝连接，形成无缝墙体； c、设备功效高，原材料（水泥等）利用率高； d、设备对地层的适应性强，从软土到岩石地层均可实施切削搅拌； e、设备的自动化程度高，触摸屏控制系统，各功能部位设置大量传感器，信息化系统控制，施工过程中实时控制施工质量； f、施工过程中几乎无振动； g、履带式主机底盘，可 360 度旋转施工，便于转角施工。可紧邻已有建构筑物施工，可实现零间隙施工； h、成墙厚度现有 0.8m、1.0m、1.2m 三种规格，可以插入大型号型钢。 双轮铣深搅（CSM）设备的主要组成及控制室见下图 CSM 工法主机组成图解 主机操控平台 设备施工时主机及其附属设施平面布置见下图： 双轮铣深搅设备施工平面布置概化图 三、TRD 工法 TRD 工法（Trench－Cutting Re-mxing Deep Wall Method）是一种由主机带动插入地基中的链锯式切割箱横向移动、切割及灌注水泥浆，在槽内进行混合、搅拌、固结原来位置上的岩土，形成等厚水泥土地下连续墙的工艺。 四、TRD 工法设备特点： a、适用范围广：整机高度仅 10.1m，特别适宜架空高压线下方等高度受限部位施工。 b、超群的设备稳定性：通过低重心设计，与其他方法相比，机械设备的高度大大降低，施工安全性提高。 c、高精度施工：在水平方向和垂直方向可以进行高精度施工。 d、连续墙深度方向的品质均一，离散性小； e、适应地层比较广，对硬质地层（硬土、砂卵砾石、软岩等）具有良好的挖掘能力； f、止水性能优异，墙体等厚，无缝联 接 ； g、通过角度调节，可施工斜墙。 h、优良的环保性能，节省材料。 五、施工工艺 CSM 工法施工工艺流程图 双轮铣深搅连续墙由一系列的一期槽段墙和二期槽段墙相互间隔组成，所谓一期槽段墙是...
