CTPT容量的选择

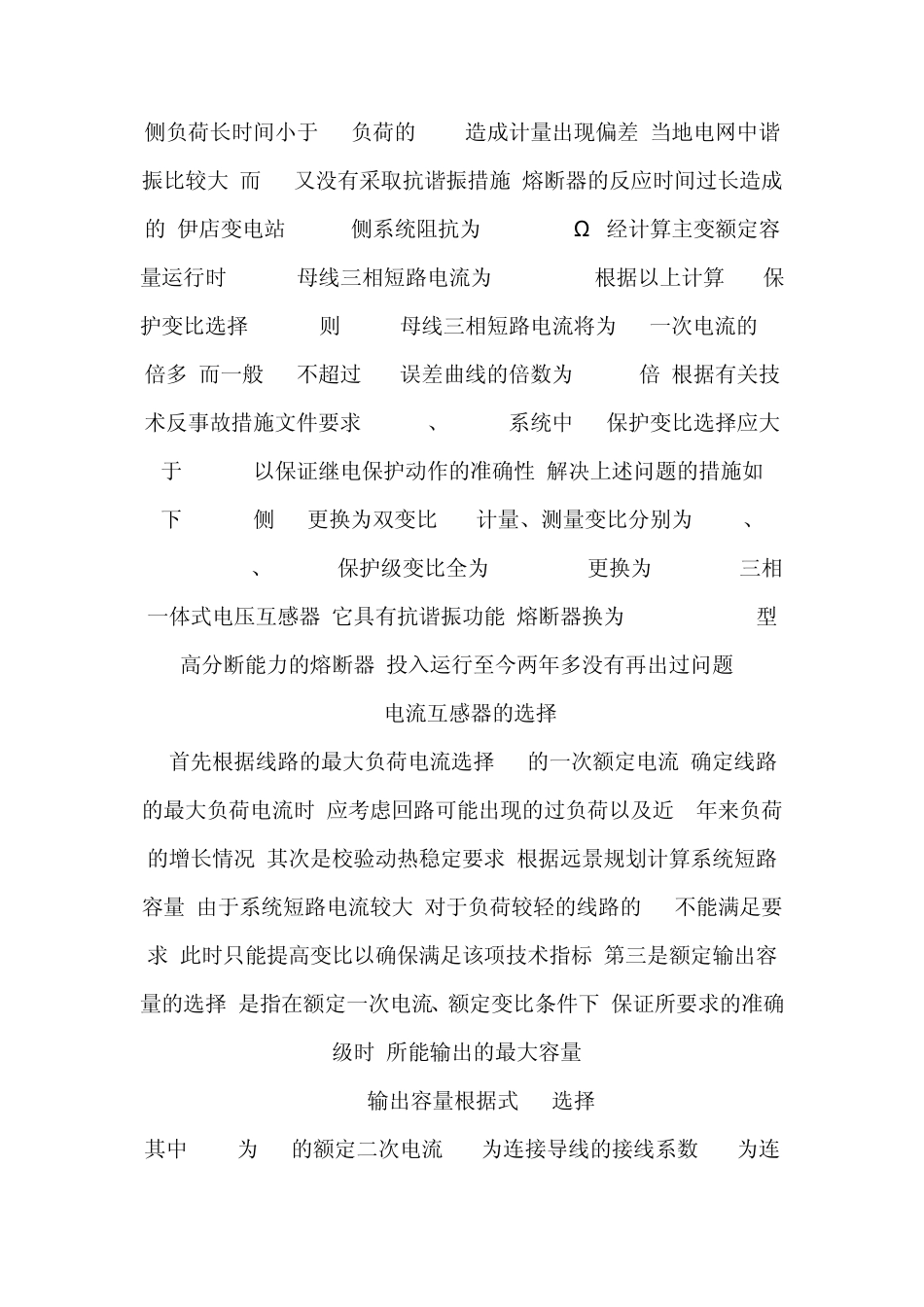

35kV、10kV 电力系统中 PT、CT 的选择 随着电力系统网络的日益扩大,系统短路容量随之增大,电网上谐波也随之增多.在 10 kV、35 kV中压电网中电流互感器(CT)、电压互感器(PT)是电力系统中一次与二次的连接环节,他们的各项性能指标直接影响整个电力系统的安全运行和二次自动化保护的正确动作.由于电网中谐振现象的普遍存在,所以 PT是电网运行中很容易出现故障的元件,选择时一定要谨慎;而某些 10 kV、35 kV线路正常供电负荷又相对较小,造成选择 CT时既要确保动热稳定要求以及线路短路时保护 CT满足 10%误差曲线要求,又要保证正常情况下表计测量的准确性,还要考虑结构紧凑、经济合理.实际运行中曾出现过线路短路时CT饱和,保护拒动,因而影响系统安全;也出现过变比选择过大造成计量不准,影响企业效益和信誉.因此在设计和选择 PT、CT时必须综合考虑各种因素. 1变电站的实际应用情况 35 kV伊店变电站主变容量 8 000 kVar,电压等级35/10 kV.由于该变电站靠近110 kV变电站,10 kV母线短路容量较大,而 10 kV出线负荷在一年内不同季节变化较大,正常时负荷比较小,农忙季节负荷又很大.10 kV出线负荷情况见表 1.建站时 10 kV开关站采用的是预装式开关站,其CT变比为两条线路 100/5,两条线路 150/5;PT为普通型JDZJ-10一组,采用RN110/0.5熔断器保护.在半年的实际运行中,出现了如下问题: ① 计量上出现 35 kV侧与 10 kV侧有误差现象;② PT及保护熔断器各烧坏一只.经过分析认为原因如下: 10 kV侧负荷长时间小于CT负荷的50%,造成计量出现偏差;当地电网中谐振比较大,而PT又没有采取抗谐振措施,熔断器的反应时间过长造成的.伊店变电站35 kV侧系统阻抗为0.098 2 Ω .经计算主变额定容量运行时,10 kV母线三相短路电流为16.12 kA.根据以上计算,CT保护变比选择100/5,则10 kV母线三相短路电流将为CT一次电流的16倍多,而一般CT不超过10%误差曲线的倍数为10~15倍.根据有关技术反事故措施文件要求,10 kV、35 kV系统中CT保护变比选择应大于200/5,以保证继电保护动作的准确性.解决上述问题的措施如下:10 kV侧CT更换为双变比CT,计量、测量变比分别为50/5、100/5;75/5、150/5,保护级变比全为200/5;PT更换为JSZF-10三相一体式电压互感器,它具有抗谐振功能,熔断器换为XRNP-10/0.5型高分断能力的熔断器.投入运行至今两年多没有再出过问题. 2电流互感器的选择 首先根据线路的最大负荷电流选择CT的一次额定电流.确定线路的最大负荷电...
