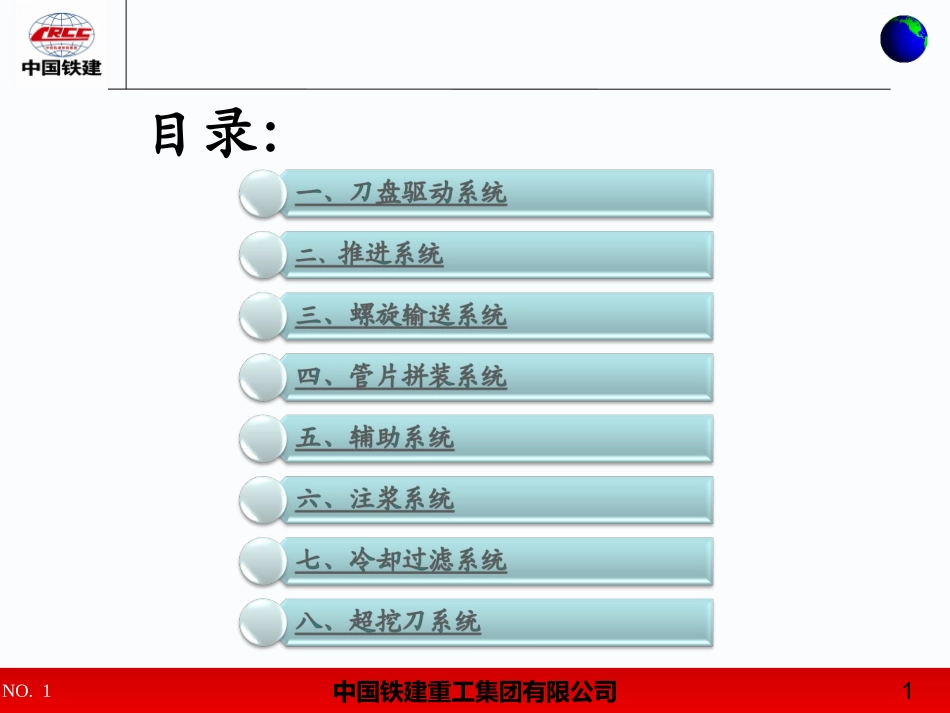

盾构机液压系统VIP免费

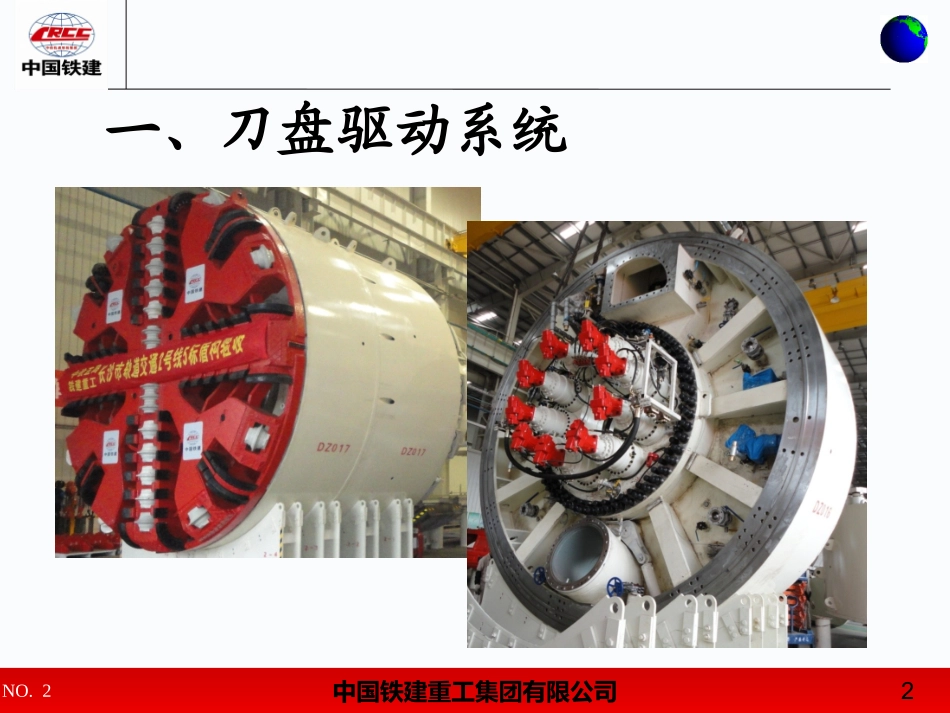

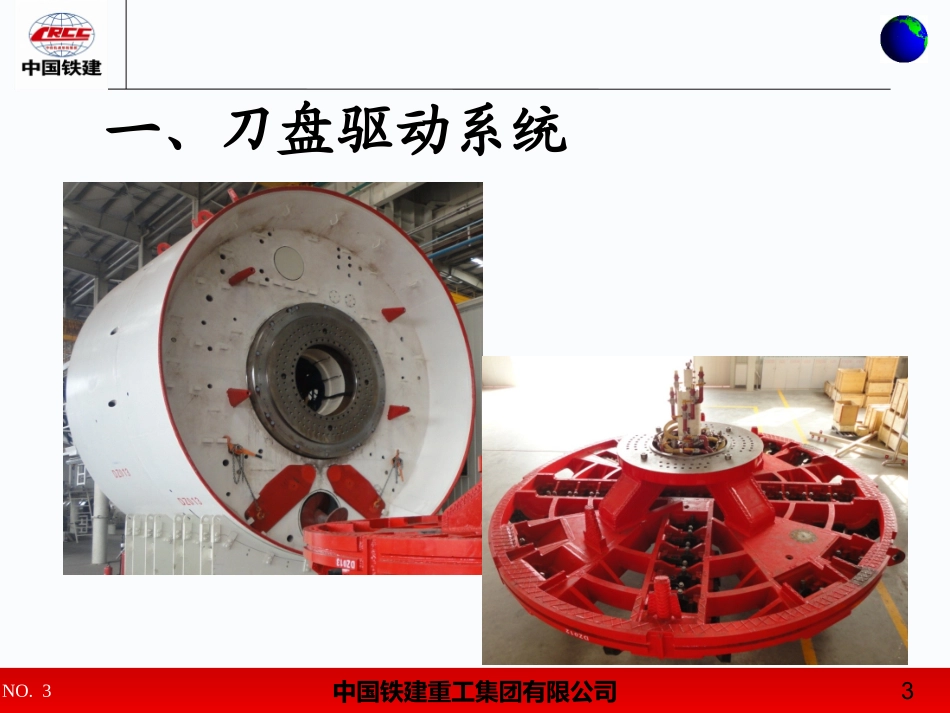

中国铁建重工集团有限公司中国铁建重工集团有限公司NO.11目录：中国铁建重工集团有限公司中国铁建重工集团有限公司NO.22一、刀盘驱动系统中国铁建重工集团有限公司中国铁建重工集团有限公司NO.33一、刀盘驱动系统中国铁建重工集团有限公司中国铁建重工集团有限公司NO.44一、刀盘驱动系统1.1系统功能：驱动刀盘旋转，切削掌子面。1.2系统配置：电机功率kW泵排量ml/r泵数量马达排量ml/r马达数量315/25050032508315/250500325093157503500825050045008中国铁建重工集团有限公司中国铁建重工集团有限公司NO.55刀盘一、刀盘驱动系统1.3系统工作原理：电机液压泵液压马达减速机电机先导泵换向阀换向阀先导控制阀组先导控制阀组电机补油泵油箱油箱油箱20bar20bar40bar40bar1档：低速1档：低速2档：高速2档：高速换挡制动阀组换挡制动阀组蓄能器中国铁建重工集团有限公司中国铁建重工集团有限公司NO.66一、刀盘驱动系统1.4关键元件：①.闭式变量柱塞泵：无吸油口需要补油排量与控制压力相关中国铁建重工集团有限公司中国铁建重工集团有限公司NO.77一、刀盘驱动系统②.变量柱塞马达液压两点控制两点排量可调中国铁建重工集团有限公司中国铁建重工集团有限公司NO.88一、刀盘驱动系统③.比例溢流阀电比例控制压力与控制电流相关④.功率阀限制泵最大输出功率泵输出流量与压力成反比返回中国铁建重工集团有限公司中国铁建重工集团有限公司NO.99一、刀盘驱动系统1.5常见故障现象及原因分析①.补油压力异常原因1：蓄能器安全阀块上的泄压阀处于打开状态；原因2：加载阀卡滞；②.刀盘转速异常原因1：泵A/B口管路接反；原因2：刀盘转向控制电磁阀插头接反；原因7：马达换挡控制阀块油口接错；原因4：调速阀开度过小；原因5：变量缸压力油路单向阀卡滞；原因6：马达换挡控制口接错（应接X口/错接G口）；原因3：主泵X1/X2控制油管路接反；原因8：马达换挡控制阀块回油管未接（堵死）；原因9：马达A/B口管路接反；中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1010一、刀盘驱动系统1.5常见故障现象及原因分析③.主泵出口压力异常原因1：泵出口球阀未打开；原因2：补油单向阀卡滞；原因4：A/B口溢流阀故障；原因3：换油阀卡滞；中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1111二、推进系统中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1212二、推进系统2.1系统功能：推动盾构向前掘进。2.2系统配置：电机功率kW泵排量ml/r泵数量推进缸规格推进缸数量最大推力kN最大推进速度mm/min901251Φ220/180-21003242553148901251Φ220/180-21003039893159901251Φ260/190-21502444575141901251Φ230/180-21003043602145中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1313二、推进系统2.3系统工作原理：电机液压泵油箱换向阀组推进阀组插装阀调速阀推进管片拼装I=200mAI=500mA中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1414二、推进系统2.4关键元件：①.闭式变量柱塞泵：远程压力控制输出流量与负载相关中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1515二、推进系统②.比例溢流阀设定压力与控制电流相关带阀芯位置反馈中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1616二、推进系统③.比例溢流阀设定压力与控制电流相关④.比例调速阀通流能力与控制电流相关不受负载影响返回中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1717二、推进系统2.5常见故障现象及原因分析①.推进模式下分区压力在设定值为0时仍有较高压力原因1：比例溢流阀机械限位未调好；原因2：管片模式插装阀开启；②.分区压力调到一定值时不能继续调高原因1：单个控制阀组上安全阀设定压力过低；③.分区压力调节不灵敏原因1：推进速度调节过小；原因2：比例调速阀卡滞；原因3：比例溢流阀卡滞；中国铁建重工集团有限公司中国铁建重工集团有限公司NO.1818二、推进系统2.5常见故障现象及原因分析④.控制逻辑混乱原因1：比例溢流阀与比例调速阀插头接反；⑤.推进时撑靴脱开管片原因1：单个控制阀组电磁阀插头松动；⑥.某推进油缸跟随其它其它推进...
