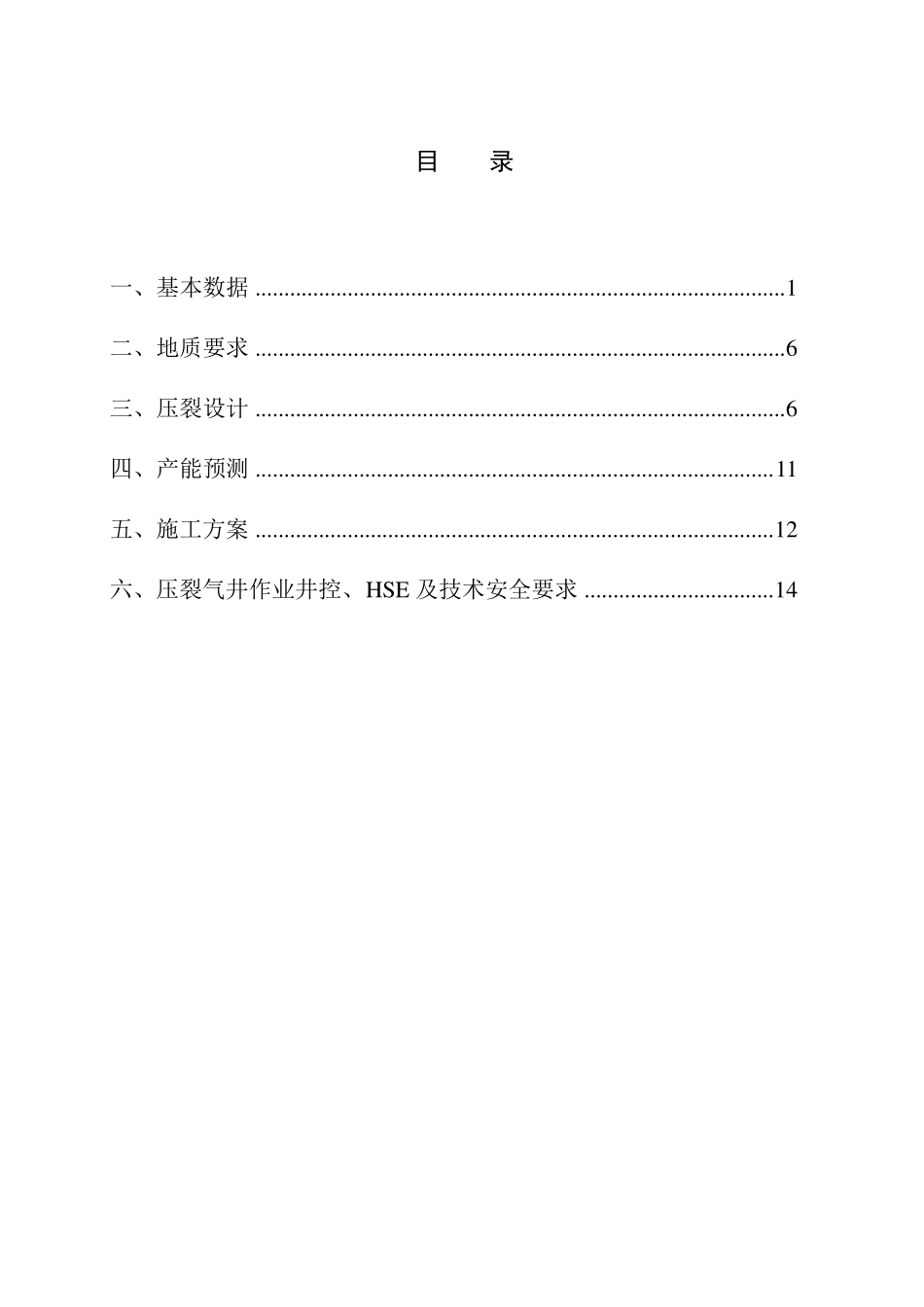

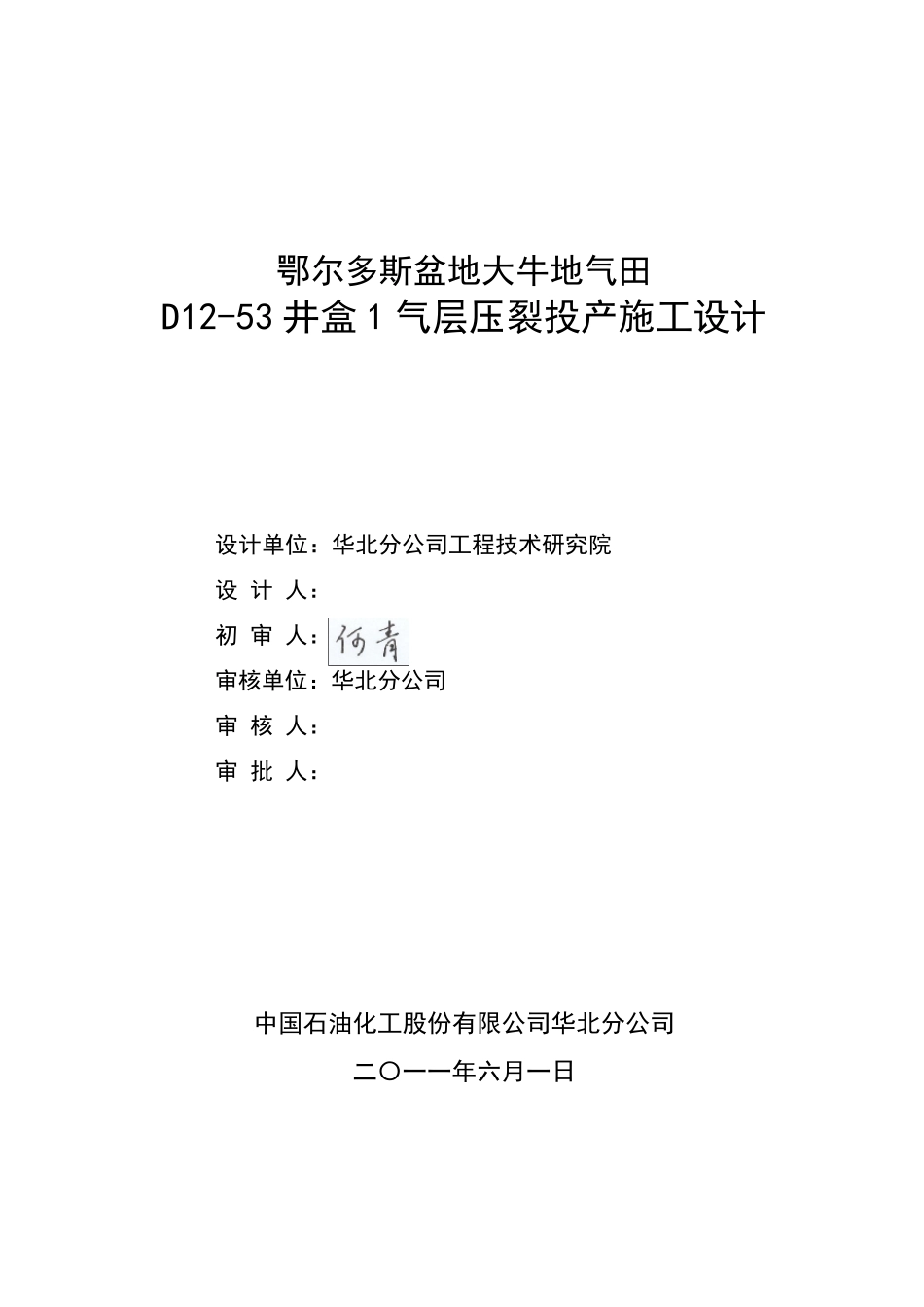

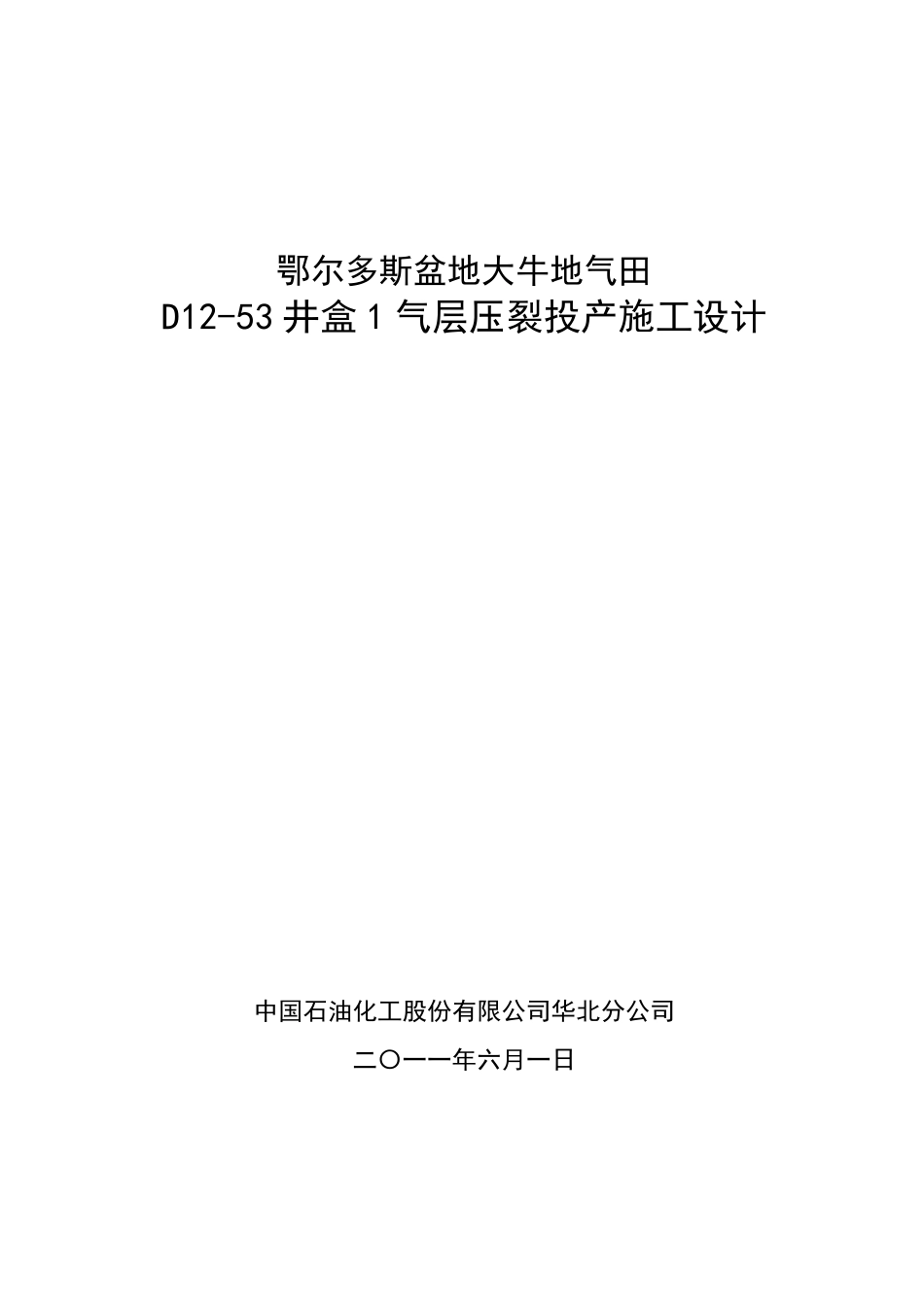

鄂尔多斯盆地大牛地气田 D12-53 井盒1 气层压裂投产施工设计 中国石油化工股份有限公司华北分公司 二〇一一年六月一日 鄂尔多斯盆地大牛地气田 D12-53 井盒1 气层压裂投产施工设计 设计单位：华北分公司工程技术研究院 设 计 人： 初 审 人： 审核单位：华北分公司 审 核 人： 审 批 人： 中国石油化工股份有限公司华北分公司 二〇一一年六月一日 目 录 一、基本数据 ............................................................................................ 1 二、地质要求 ............................................................................................ 6 三、压裂设计 ............................................................................................ 6 四、产能预测 .......................................................................................... 11 五、施工方案 .......................................................................................... 12 六、压裂气井作业井控、HSE 及技术安全要求 ................................. 14 D 12-53 井盒1 气层压裂投产施工设计 2011-06-01 1 一、基本数据 1、钻井基本数据表 钻井基本数据见表1-1。 表1-1 钻井基本数据表 钻井队 50175HB 地理位置 内蒙古自治区伊金霍洛旗札萨克镇门克庆嘎查二社；D12-53井井口位于D12-37 井井口283.71°方向641.14m 处。 井 别 开发井 构造位置 鄂尔多斯盆地伊陕斜坡东北部。 横坐标 (Y) 19378933.80 地面海拔(m) 1327.62. 设计井深 (m) 3027.00 纵坐标 (X) 4317971.13 联入(m) 9 完钻井深 (m) 3041.00 开钻日期 2011.4.24 完钻日期 2011.5.7 人工井底（m） 3008.5 完 钻 层 位 奥陶系马家沟组 固井质量 合格（见图1-1） 造斜点 数据 深度,m 最大井斜 数据 深度( m) 方位,(´) 方位( °) 造斜率,(º/10m) 斜度 (º) 井 身 结 构 钻头311.15mm×231m + 套管 226.62mm×230.66m 钻头215.9mm×3041m + 套管 139.70mm×3039.43m 套 管 程 序 尺寸 (mm) 钢级 壁厚 (mm) 下入深度 (m) 水泥塞深（m） 水泥返高 （m） 出地高 (m) 表 套 244.5 J55 8.94 230.66 地面 -0.71 油 套 139.70 N80 7.72 3039.43 631 0.07 定 位 短 节 ...
